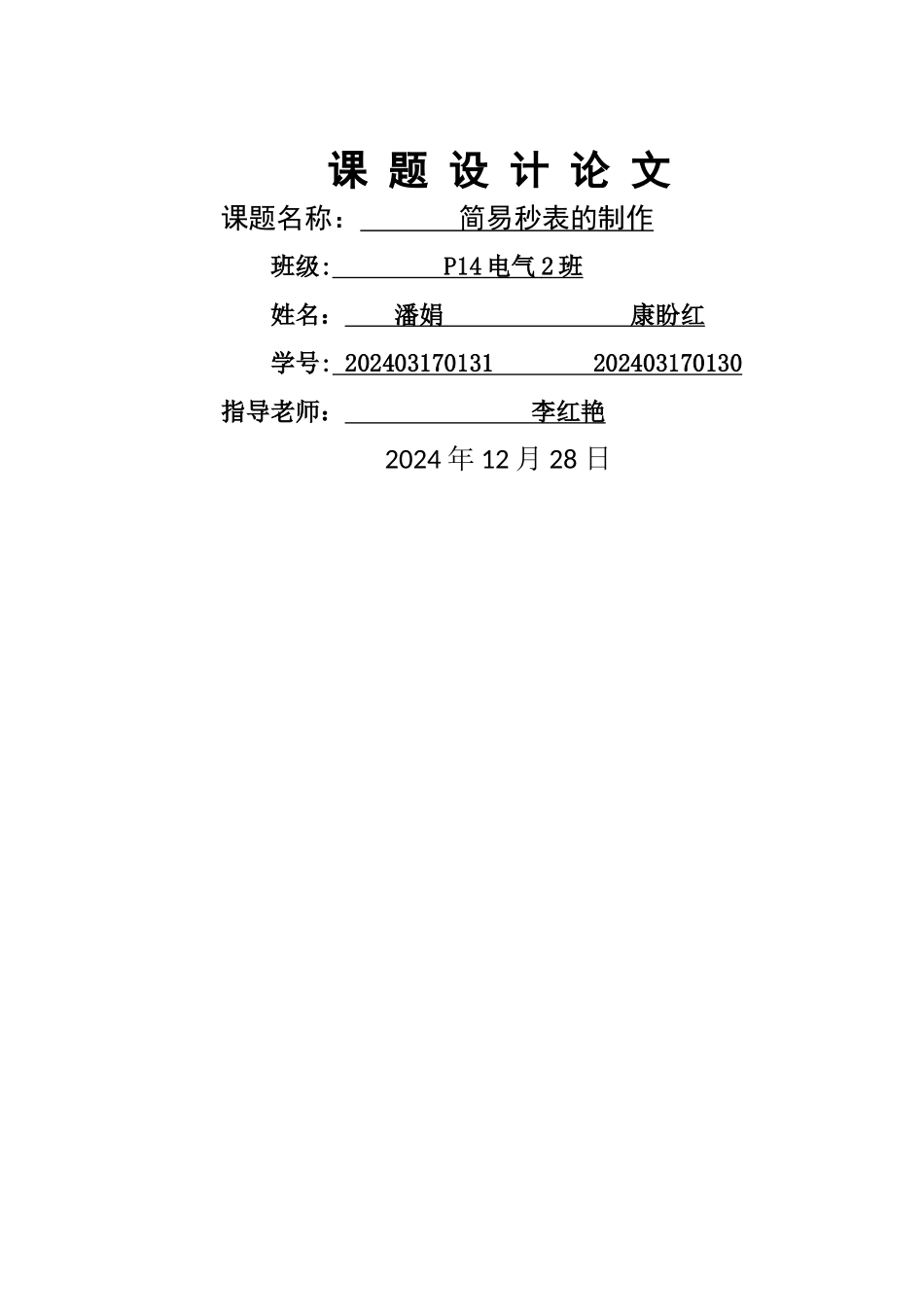

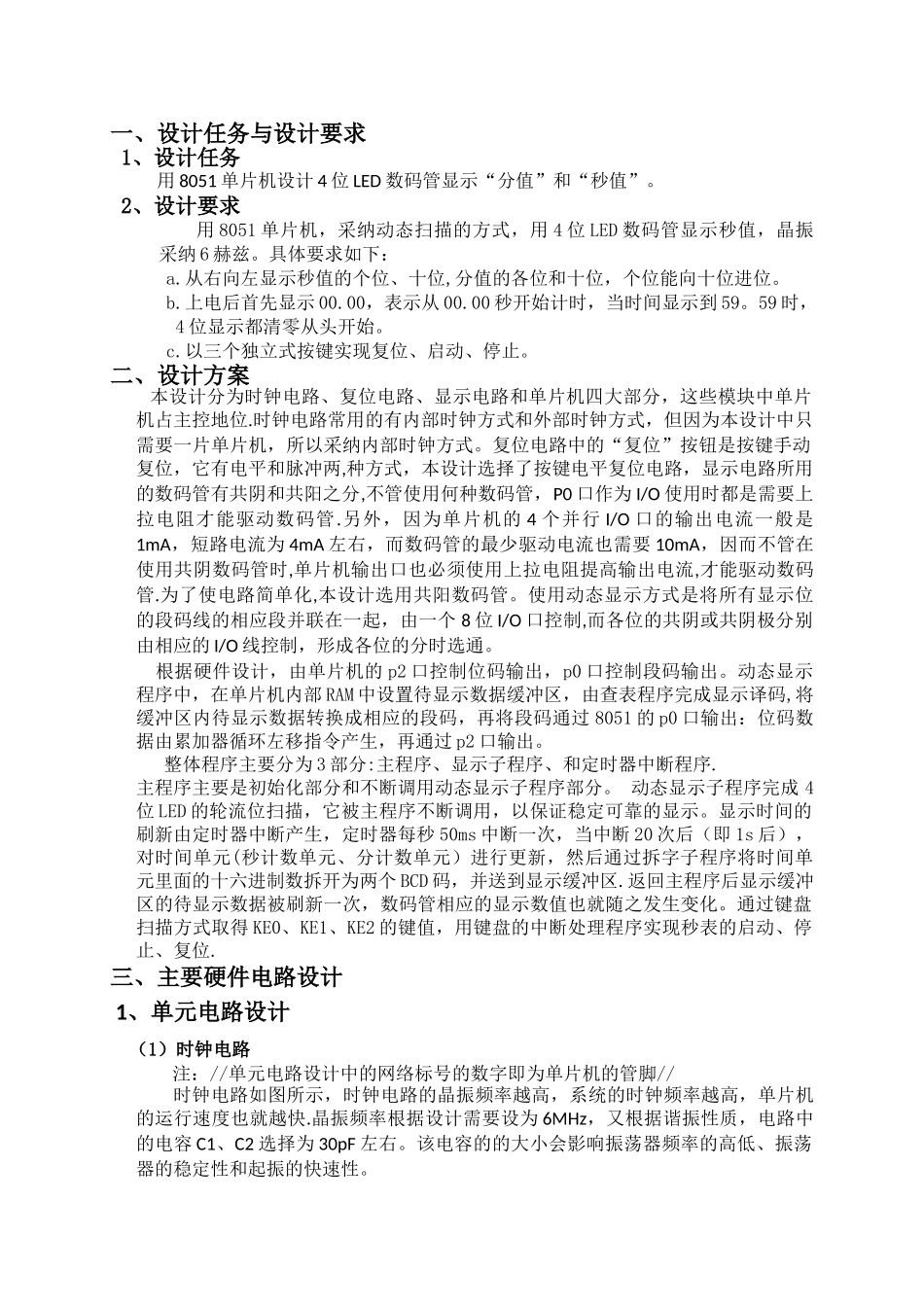

课 题 设 计 论 文课题名称： 简易秒表的制作 班级: P14 电气 2 班 姓名： 潘娟 康盼红 学号: 202403170131 202403170130 指导老师： 李红艳 2024 年 12 月 28 日一、设计任务与设计要求 1、设计任务用 8051 单片机设计 4 位 LED 数码管显示“分值”和“秒值”
2、设计要求用 8051 单片机，采纳动态扫描的方式，用 4 位 LED 数码管显示秒值，晶振 采纳 6 赫兹
具体要求如下： a
从右向左显示秒值的个位、十位,分值的各位和十位，个位能向十位进位
上电后首先显示 00
00，表示从 00
00 秒开始计时，当时间显示到 59
59 时， 4 位显示都清零从头开始
以三个独立式按键实现复位、启动、停止
二、设计方案 本设计分为时钟电路、复位电路、显示电路和单片机四大部分，这些模块中单片机占主控地位
时钟电路常用的有内部时钟方式和外部时钟方式，但因为本设计中只需要一片单片机，所以采纳内部时钟方式

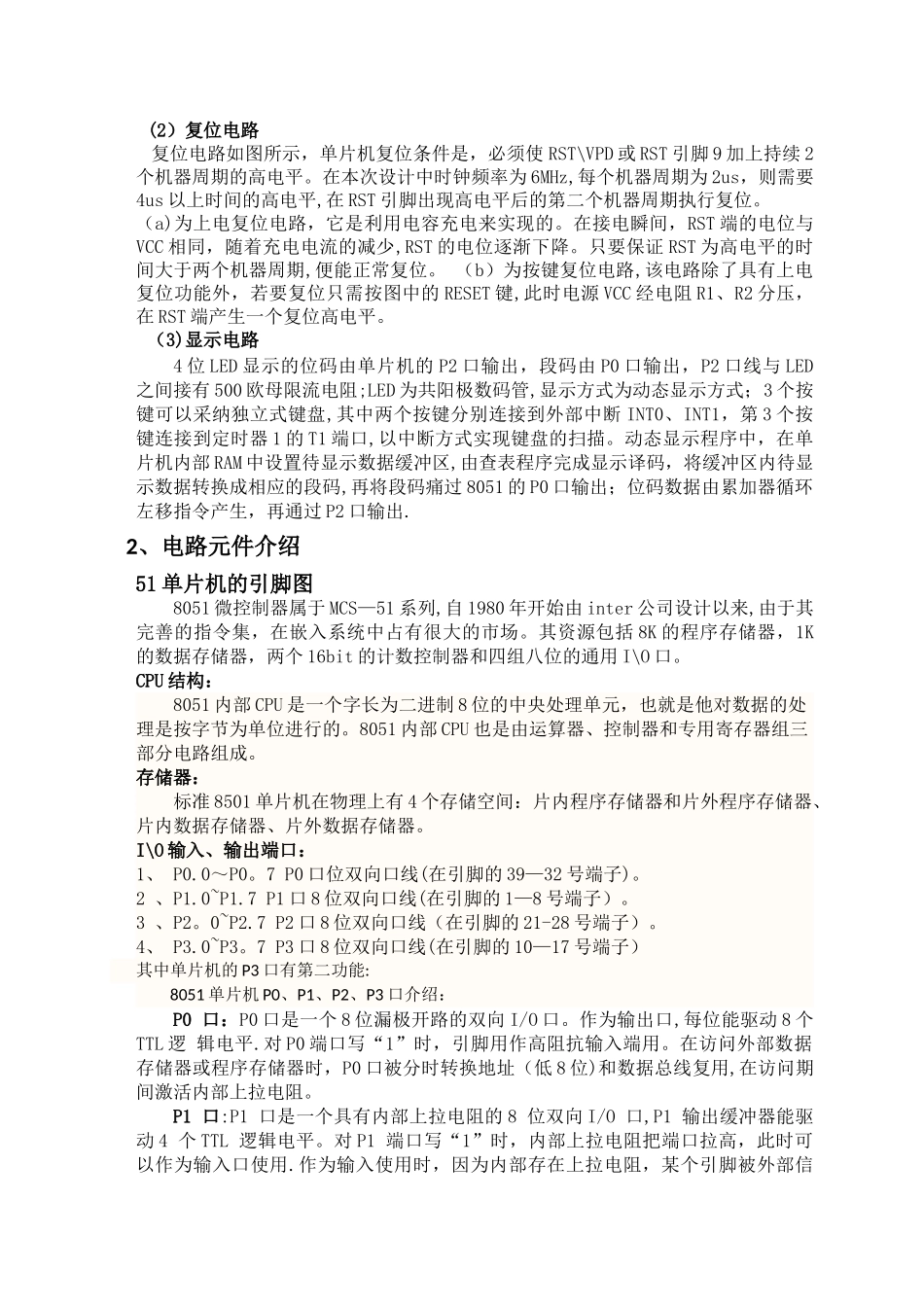

复位电路中的“复位”按钮是按键手动复位，它有电平和脉冲两,种方式，本设计选择了按键电平复位电路，显示电路所用的数码管有共阴和共阳之分,不管使用何种数码管，P0 口作为 I/O 使用时都是需要上拉电阻才能驱动数码管
另外，因为单片机的 4 个并行 I/O 口的输出电流一般是1mA，短路电流为 4mA 左右，而数码管的最少驱动电流也需要 10mA，因而不管在使用共阴数码管时,单片机输出口也必须使用上拉电阻提高输出电流,才能驱动数码管
为了使电路简单化,本设计选用共阳数码管
使用动态显示方式是将所有显示位的段码线的相应段并联在一起，由一个 8 位 I/O 口控制,而各位的共阴或共阴极分别由相应的 I/O 线控制，形成各位的分时选通
根据硬件设计，由单片机的 p2 口控制位码输出，p0 口控制段码输出
