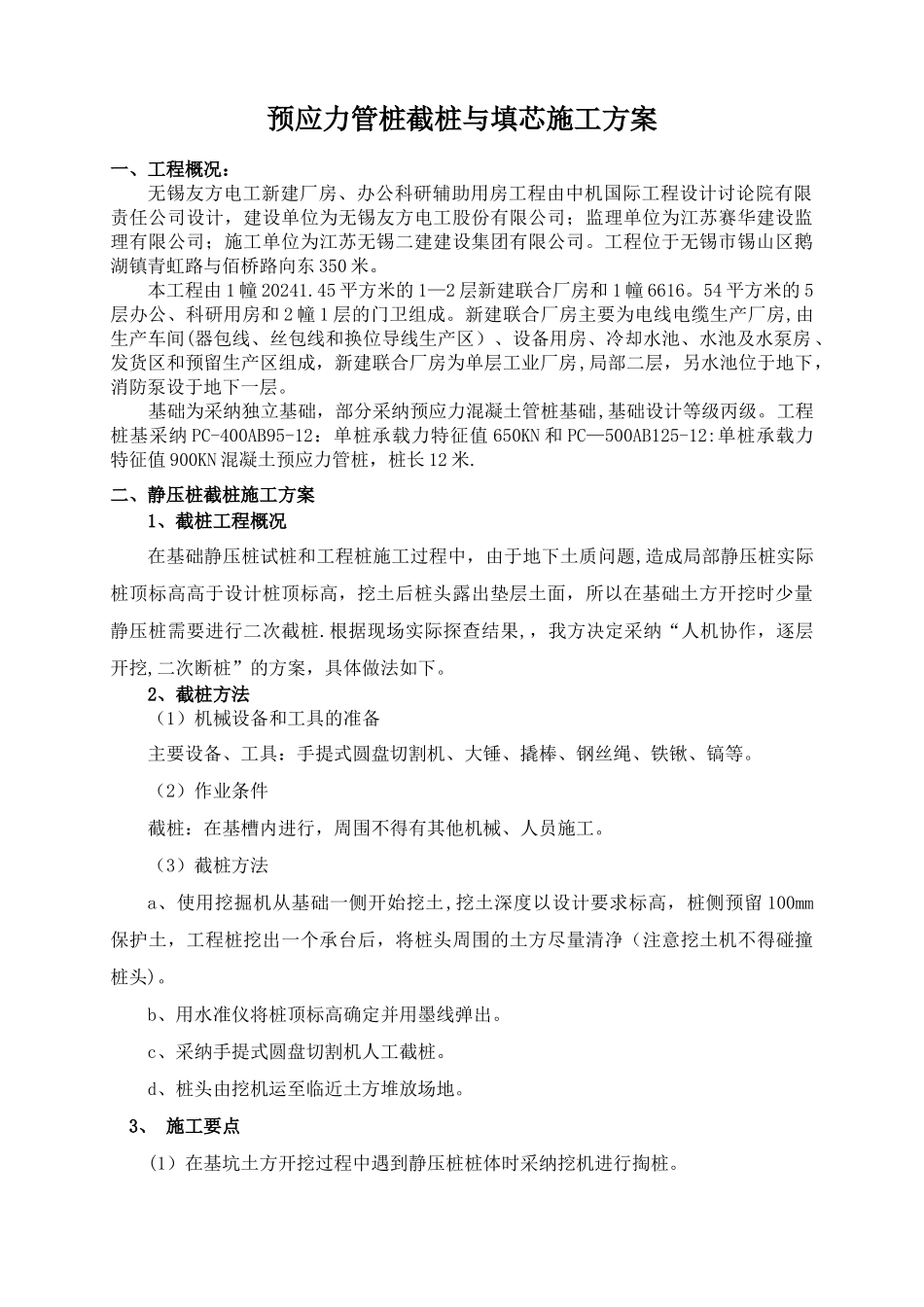

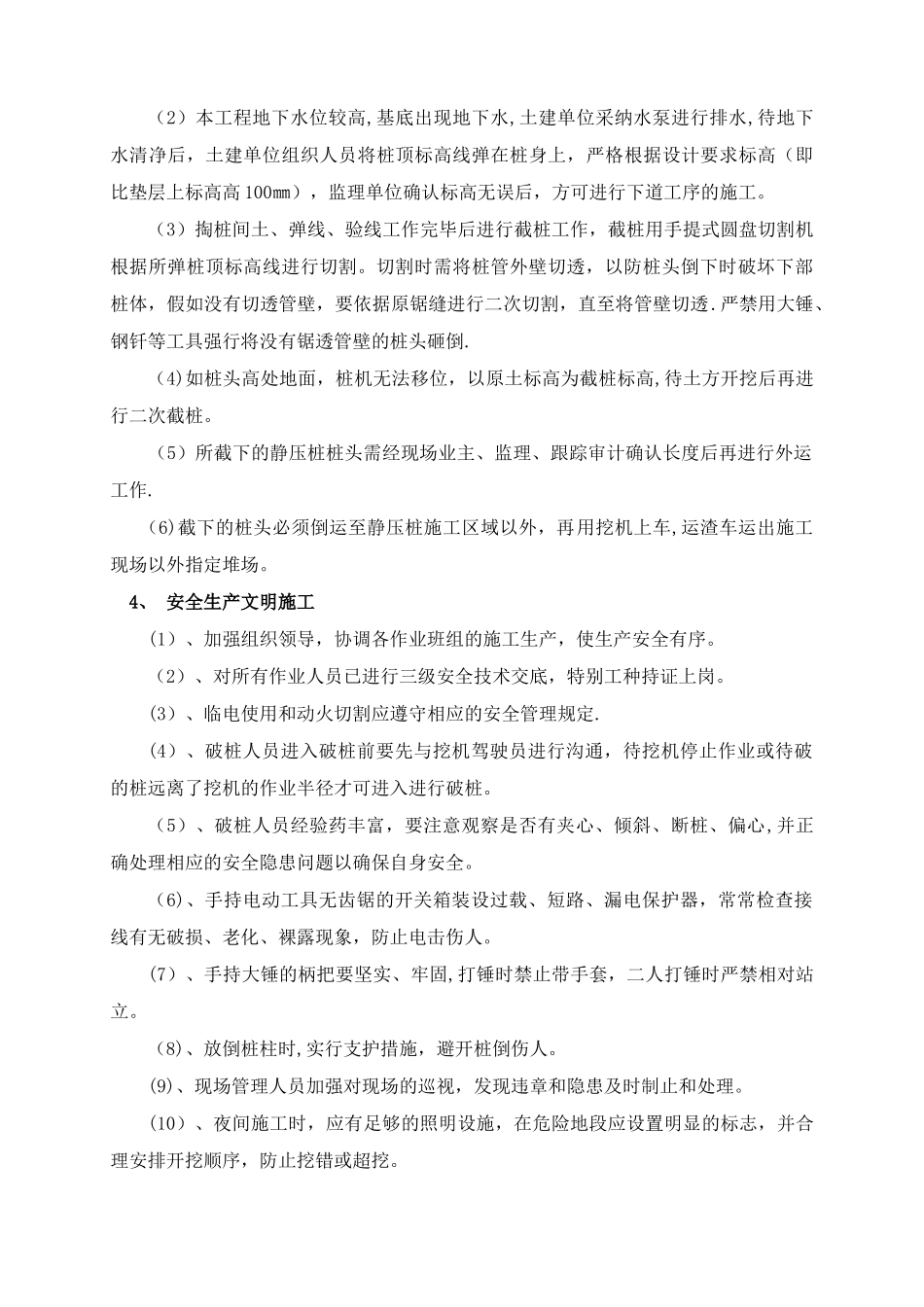

预应力管桩截桩与填芯施工方案一、工程概况:无锡友方电工新建厂房、办公科研辅助用房工程由中机国际工程设计讨论院有限责任公司设计,建设单位为无锡友方电工股份有限公司;监理单位为江苏赛华建设监理有限公司;施工单位为江苏无锡二建建设集团有限公司。工程位于无锡市锡山区鹅湖镇青虹路与佰桥路向东 350 米。本工程由 1 幢 20241.45 平方米的 1—2 层新建联合厂房和 1 幢 6616。54 平方米的 5层办公、科研用房和 2 幢 1 层的门卫组成。新建联合厂房主要为电线电缆生产厂房,由生产车间(器包线、丝包线和换位导线生产区)、设备用房、冷却水池、水池及水泵房 、发货区和预留生产区组成,新建联合厂房为单层工业厂房,局部二层,另水池位于地下,消防泵设于地下一层。 基础为采纳独立基础,部分采纳预应力混凝土管桩基础,基础设计等级丙级。工程桩基采纳 PC-400AB95-12:单桩承载力特征值 650KN 和 PC—500AB125-12:单桩承载力特征值 900KN 混凝土预应力管桩,桩长 12 米.二、静压桩截桩施工方案 1、截桩工程概况在基础静压桩试桩和工程桩施工过程中,由于地下土质问题,造成局部静压桩实际桩顶标高高于设计桩顶标高,挖土后桩头露出垫层土面,所以在基础土方开挖时少量静压桩需要进行二次截桩.根据现场实际探查结果,,我方决定采纳“人机协作,逐层开挖,二次断桩”的方案,具体做法如下。2、截桩方法(1)机械设备和工具的准备主要设备、工具:手提式圆盘切割机、大锤、撬棒、钢丝绳、铁锹、镐等。(2)作业条件截桩:在基槽内进行,周围不得有其他机械、人员施工。(3)截桩方法a、使用挖掘机从基础一侧开始挖土,挖土深度以设计要求标高,桩侧预留 100mm 保护土,工程桩挖出一个承台后,将桩头周围的土方尽量清净(注意挖土机不得碰撞桩头)。b、用水准仪将桩顶标高确定并用墨线弹出。c、采纳手提式圆盘切割机人工截桩。d、桩头由挖机运至临近土方堆放场地。 3、 施工要点(1)在基坑土方开挖过程中遇到静压桩桩体时采纳挖机进行掏桩。(2)本工程地下水位较高,基底出现地下水,土建单位采纳水泵进行排水,待地下水清净后,土建单位组织人员将桩顶标高线弹在桩身上,严格根据设计要求标高(即比垫层上标高高 100㎜),监理单位确认标高无误后,方可进行下道工序的施工。(3)掏桩间土、弹线、验线工作完毕后进行截桩工作,截桩用手提式圆盘切割机根据所弹桩顶标高线进行切割。切割时需将桩管外壁切透,以防桩头倒下...
