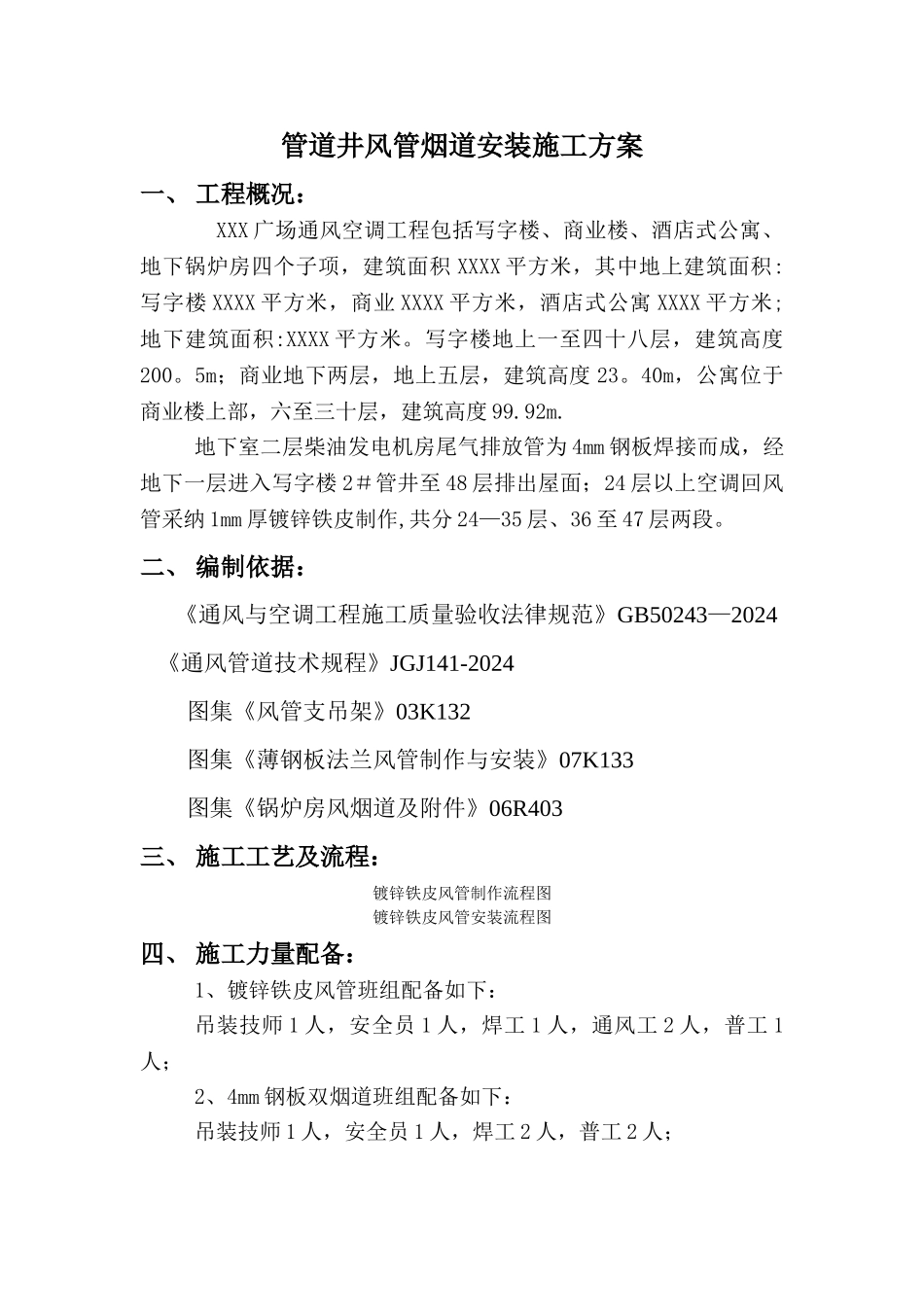

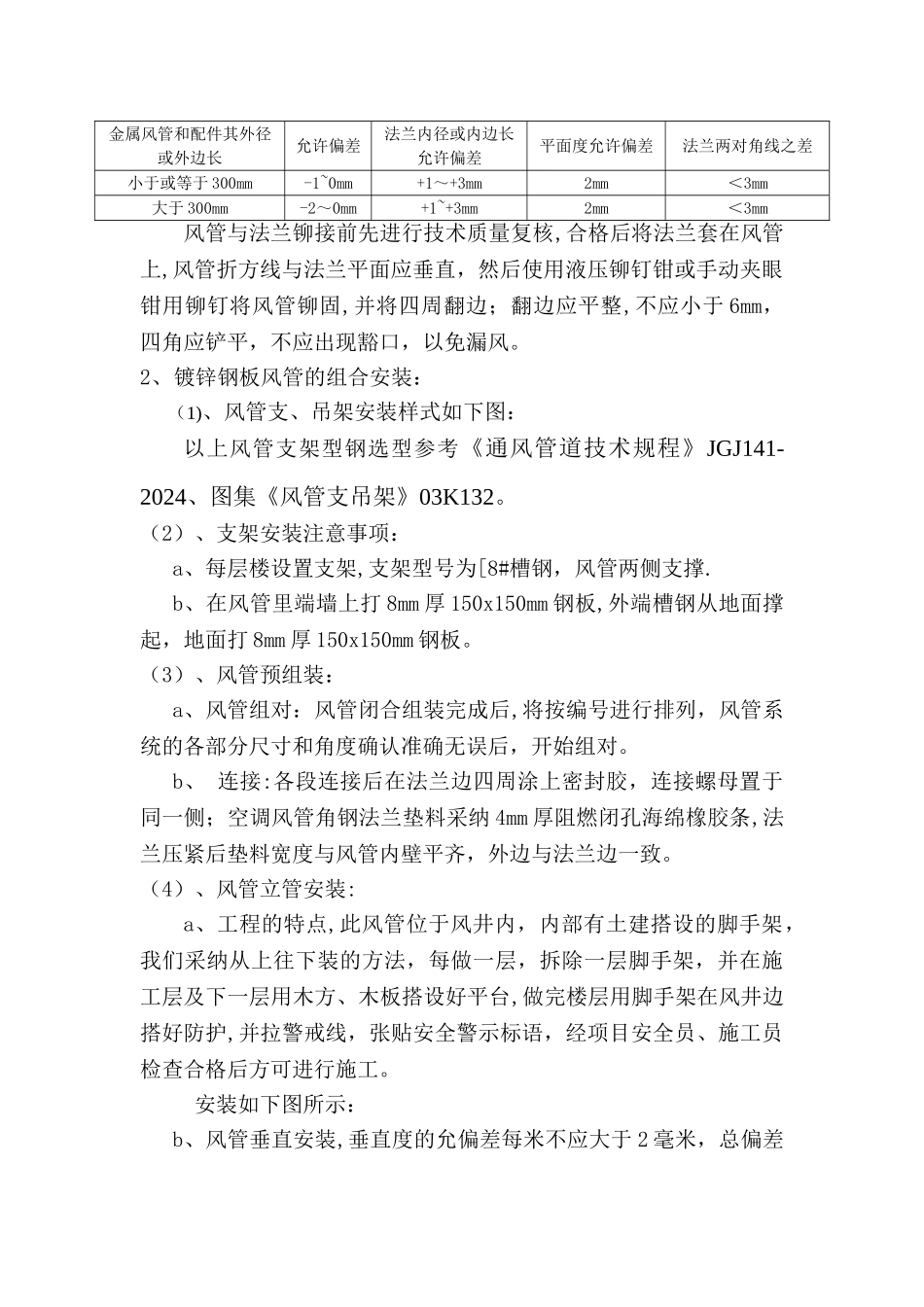

管道井风管烟道安装施工方案一、 工程概况：XXX 广场通风空调工程包括写字楼、商业楼、酒店式公寓、地下锅炉房四个子项，建筑面积 XXXX 平方米，其中地上建筑面积:写字楼 XXXX 平方米，商业 XXXX 平方米，酒店式公寓 XXXX 平方米;地下建筑面积:XXXX 平方米。写字楼地上一至四十八层，建筑高度200。5m；商业地下两层，地上五层，建筑高度 23。40m，公寓位于商业楼上部，六至三十层，建筑高度 99.92m.地下室二层柴油发电机房尾气排放管为 4mm 钢板焊接而成，经地下一层进入写字楼 2＃管井至 48 层排出屋面；24 层以上空调回风管采纳 1mm 厚镀锌铁皮制作,共分 24—35 层、36 至 47 层两段。二、 编制依据：《通风与空调工程施工质量验收法律规范》GB50243—2024 《通风管道技术规程》JGJ141-2024图集《风管支吊架》03K132图集《薄钢板法兰风管制作与安装》07K133图集《锅炉房风烟道及附件》06R403三、 施工工艺及流程：镀锌铁皮风管制作流程图镀锌铁皮风管安装流程图四、 施工力量配备：1、镀锌铁皮风管班组配备如下：吊装技师 1 人，安全员 1 人，焊工 1 人，通风工 2 人，普工 1人；2、4mm 钢板双烟道班组配备如下：吊装技师 1 人，安全员 1 人，焊工 2 人，普工 2 人；五、 使用机具及检测设备配备1、镀锌铁皮风管：折板机 1 台、咬口机 1 台、剪板压筋机 1台、七线压筋机 1 台、角钢卷圆机 1 台、焊机 1 台，手拉葫芦 2 个，手持电钻 1 把,榔头 2 把,拉卯枪 2 把，Q89 型风管漏风量测试仪 1 台。2、4mm 钢板双烟道：焊机 2 台，手拉葫芦 1 个。折板机、咬口机、剪板压筋机、焊机、手拉葫芦、手持电钻必须有出厂合格证,且经过项目安全员、施工员、班组长检查合格后方可使用。六、 主要施工方法：1、镀锌钢板风管的制作：（1）、法兰加工：法兰由四根角钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径,用砂轮切割机按线切断;下料调直后放在钻床上钻出铆钉孔,孔距不应大于 150 mm、，均匀分布；铆钉孔加工完成后，角钢放在焊接平台上进行焊接及组对，焊接时按各规格模具卡紧压平；焊接完成后,在台钻上钻螺栓孔，螺栓孔距不大于 150mm,均匀分布.（2）、下料、压筋：根据风管用料清单，选好板材厚度及尺寸,用裁板机进行裁剪，零星材料使用现场电剪刀进行剪切。矩形风管变长大于 630mm、保温风管变长大于 800mm，管段长度大于 1250mm或低压风管...
