管道带压开孔方案

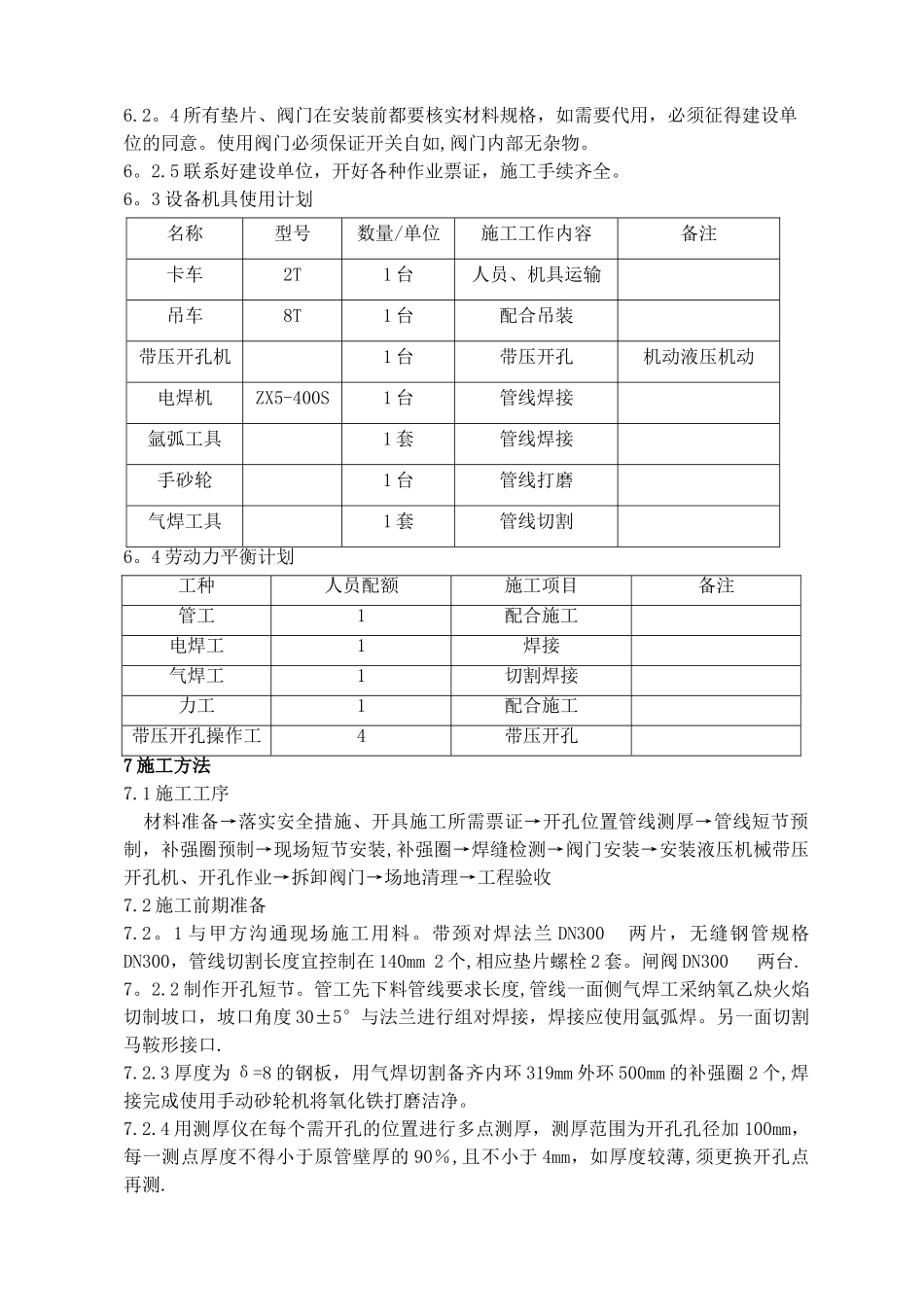

重大专项 一般管道带压开孔施工技术方案2024 年 8 月目 录1 编制说明2 编制依据3 工程概况4 施工组织机构5 施工进度安排（网络图）和工期保证措施6 施工准备 6。1 施工技术准备 6.2 施工现场准备（平面图） 6。3 设备机具使用计划 6.4 劳动力平衡计划 6.5 措施用料计划7 施工方法(工序)8 施工质量控制9 安全、环保技术措施10 应急预案附表： 直接作业环节作业安全分析（JSA)记录表 1 编制说明1.1 编制说明： xxx 项目为不影响正常生产，采纳带压开孔技术完成此项工作。施工单位为－－——,为了保证施工质量、按期优质的完成此项任务，根据国家相关施工法律规范及建设单位要求特编制此施工方案。2 编制依据2。1 《石油化工设备维护检修规程 工业管道检修维护规程》 SHS01005-2024;2.2 《现场设备、工业管道焊接工程施工法律规范》 GB50236—2024;2。3 《石油化工建设工程施工安全技术法律规范》 GB50484-2024； 及燕山石化《安全生产监督管理制度》2024 版3 工程概况3。1 工程描述 xxx 项目带压开孔。甲方要求在不停工的状态下管线碰头,与甲方协商实行带压开孔措施。主管线直径为 DN700，管线位置在顺丁操作室东侧地下管线，开孔朝正上方与主管线成垂直状态,开孔数量 2 个，开孔直径为 DN250，管线内部介质为循环水,温度为常温，压力为 0.6Mpa。本次开孔为机动液压开孔，施工前应联系检测单位对管线开孔位置周围进行测厚分析，满足开孔和焊接条件。施工前需装置负责人办理带压开孔作业许可证。4 施工组织机构为顺利、圆满、优质完成 xxx 项目带压开孔，成立以下施工组织机构:现场施工负责人：施工现场调度: 技术质量负责人： 安全负责人：设备负责人：计划预算负责人： 5 施工进度安排和工期保证措施5.1 工程进度计划图24681012141618前期准备（现场管线测厚材料准备，）预制开孔短节现场焊接开孔短节、补强圈，检测带压开孔作业施工验收5.2 工期保证措施5.2。1 施工调度组织施工人员到现场勘察施工现场环境，对影响施工的情况做好预防措施，条件复杂时请相关技术、安全、质量专职人员协商预防措施。5。2。2 做好临时防护措施，施工机具设备完好，严格控制施工质量。5。2。3 确保各节点工序按计划进度施工，现场施工落实好安全防护措施.6 施工准备6.1 施工技术准备6。1.1 组织参加施工技术人员、施工人员熟悉现场环境，准备施工、验收的法律规范，并在现场勘察后制定施工方案.6。...
