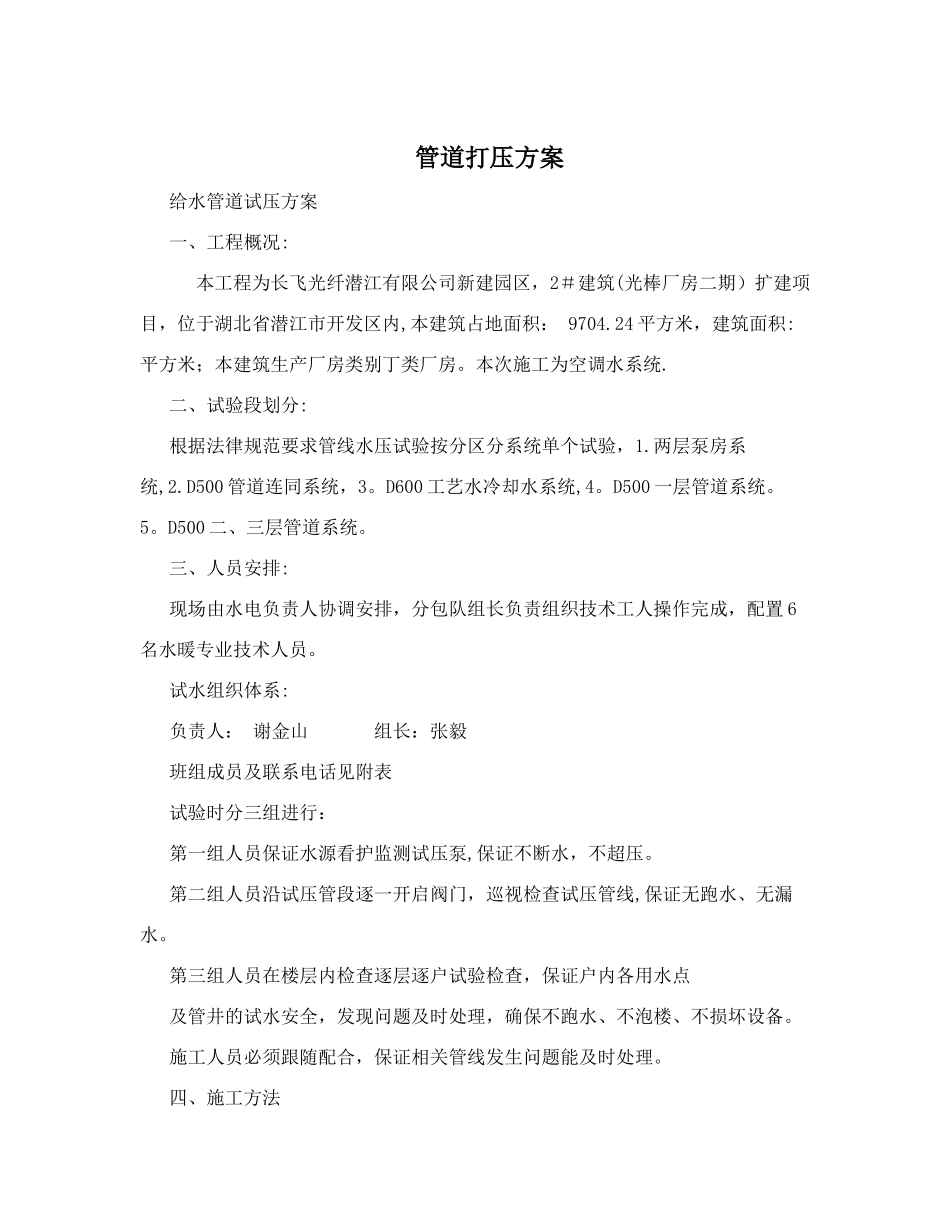

管道打压方案给水管道试压方案 一、工程概况: 本工程为长飞光纤潜江有限公司新建园区,2#建筑(光棒厂房二期)扩建项目,位于湖北省潜江市开发区内,本建筑占地面积: 9704.24 平方米,建筑面积: 平方米;本建筑生产厂房类别丁类厂房。本次施工为空调水系统.二、试验段划分: 根据法律规范要求管线水压试验按分区分系统单个试验,1.两层泵房系统,2.D500 管道连同系统,3。D600 工艺水冷却水系统,4。D500 一层管道系统。5。D500 二、三层管道系统。 三、人员安排: 现场由水电负责人协调安排,分包队组长负责组织技术工人操作完成,配置 6名水暖专业技术人员。 试水组织体系: 负责人: 谢金山 组长:张毅班组成员及联系电话见附表 试验时分三组进行: 第一组人员保证水源看护监测试压泵,保证不断水,不超压。 第二组人员沿试压管段逐一开启阀门,巡视检查试压管线,保证无跑水、无漏水。 第三组人员在楼层内检查逐层逐户试验检查,保证户内各用水点及管井的试水安全,发现问题及时处理,确保不跑水、不泡楼、不损坏设备。 施工人员必须跟随配合,保证相关管线发生问题能及时处理。 四、施工方法 本工程采纳水压试验法对管道强度及严密性试验,水系统用水冲法对管道进行冲洗消毒。 1、管道试压前须做好以下工作: (1)对管道、节点、接口等外观进行仔细检查. (2)对管件逐一进行检查,特别是主干管闸阀、排气阀检查其完整性,启闭灵活性,保证阀门完好并处于关闭状态,不合格的及时更换,未关闭的及时关闭。消防系统试水前检查消火栓的完好性,保证开启灵活并处于关闭状态.排气阀在灌水期间要求专人看管。 (3)为防止楼内因管道漏水造成楼内泡水,损坏电气设备,试水前必须将电梯停靠在顶层。管道阀门必须逐一检查关断,户内各用水点阀门必须关断。打压时由上至下逐层开启,开启分户阀门后检查管线及用水点是否有漏水跑水现象,发现漏水跑水必须及时处理,处理完成后再进入系统试验。 (4)试水时人员必须到位检查管线及表、阀。 (5)试水之前排水系统必须完成通球试验,保证排水系统畅通。 (6)试压所需的机械、设备必须配备齐全,人员到位,技术交底落实到每个工人。 (7)对试压设备、压力表、排气阀门等检测器具进行功能检查,并进行试用,保证检测器具的功能满足试验要求。 (8)试验如发生管道破裂或漏水等突发现象,应及时实行应急措施, 首先关断水源,切断事故段阀门,再由排水口及时排出余水,进行修复处理.参加试水...
