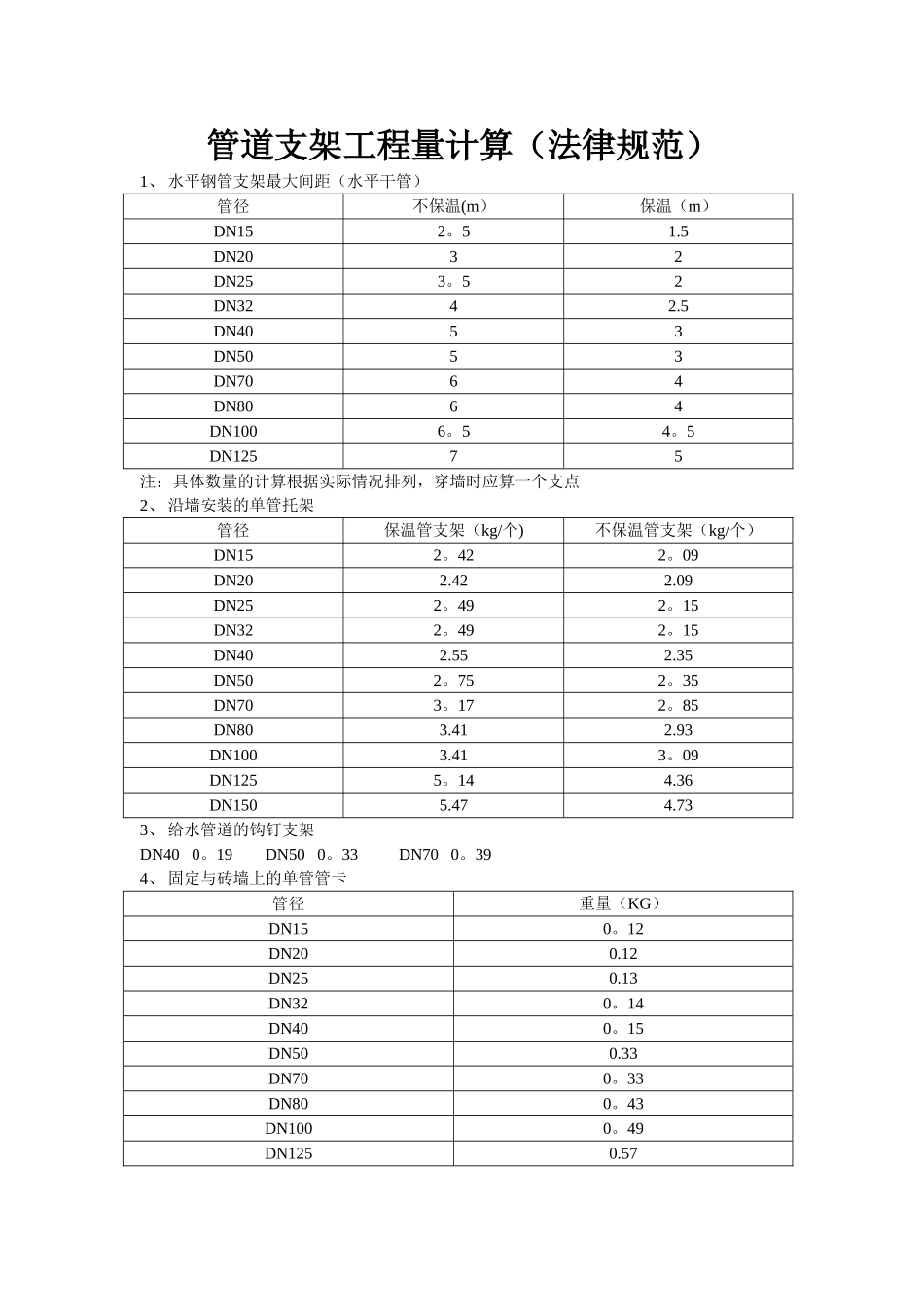

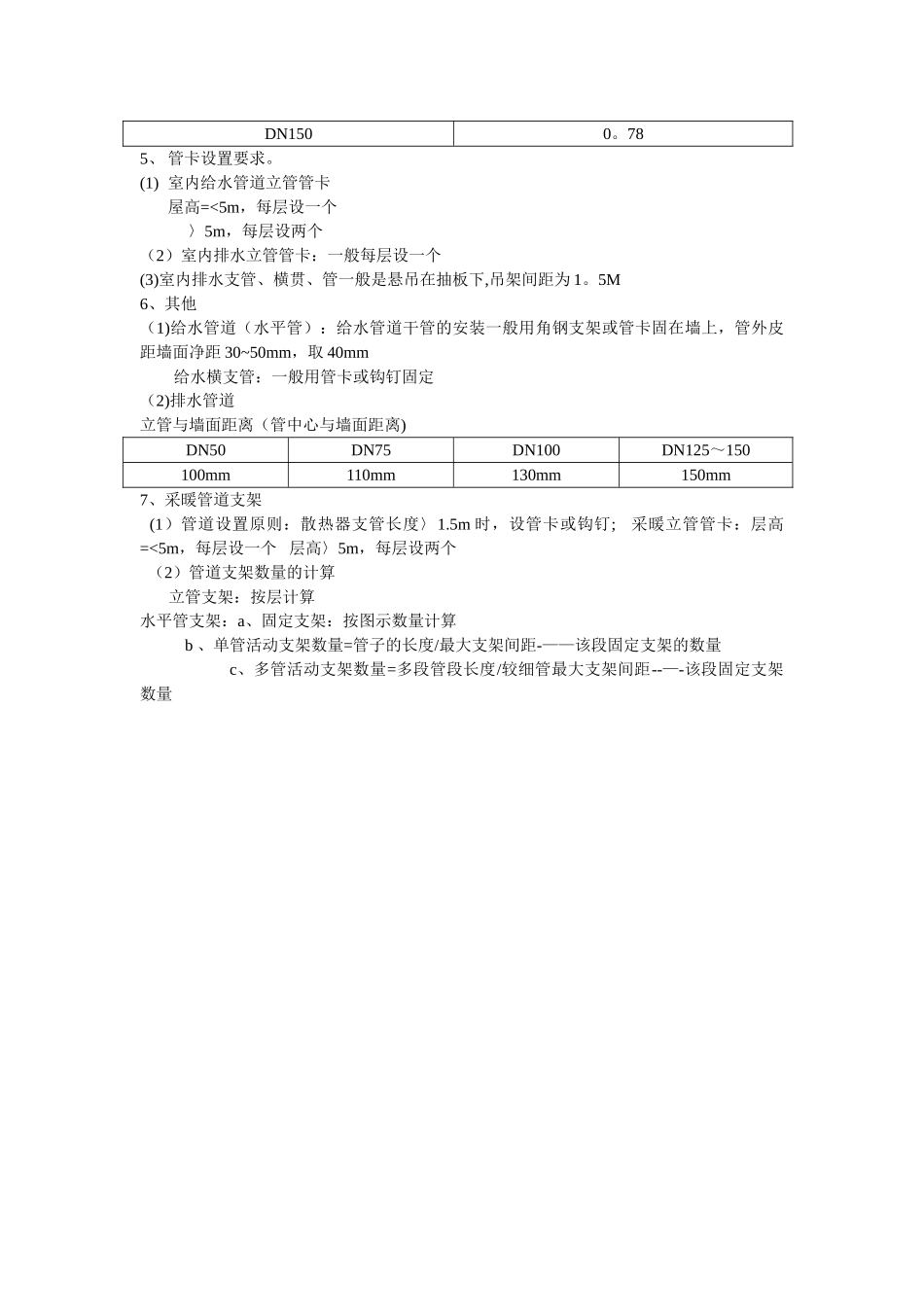

管道支架工程量计算VIP专享

管道支架工程量计算（法律规范）1、 水平钢管支架最大间距（水平干管）管径不保温(m）保温（m）DN152。51.5DN2032DN253。52DN3242.5DN4053DN5053DN7064DN8064DN1006。54。5DN12575注：具体数量的计算根据实际情况排列，穿墙时应算一个支点2、 沿墙安装的单管托架管径保温管支架（kg/个)不保温管支架（kg/个）DN152。422。09DN202.422.09DN252。492。15DN322。492。15DN402.552.35DN502。752。35DN703。172。85DN803.412.93DN1003.413。09DN1255。144.36DN1505.474.733、 给水管道的钩钉支架DN40 0。19 DN50 0。33 DN70 0。394、 固定与砖墙上的单管管卡管径重量（KG）DN150。12DN200.12DN250.13DN320。14DN400。15DN500.33DN700。33DN800。43DN1000。49DN1250.57DN1500。785、 管卡设置要求。(1) 室内给水管道立管管卡屋高=<5m，每层设一个 〉5m，每层设两个（2）室内排水立管管卡：一般每层设一个(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为 1。5M6、其他（1)给水管道（水平管）：给水管道干管的安装一般用角钢支架或管卡固在墙上，管外皮距墙面净距 30~50mm，取 40mm给水横支管：一般用管卡或钩钉固定（2)排水管道立管与墙面距离（管中心与墙面距离)DN50DN75DN100DN125～150100mm110mm130mm150mm7、采暖管道支架 (1）管道设置原则：散热器支管长度〉1.5m 时，设管卡或钩钉; 采暖立管管卡：层高=<5m，每层设一个 层高〉5m，每层设两个 （2）管道支架数量的计算 立管支架：按层计算水平管支架：a、固定支架：按图示数量计算 b 、单管活动支架数量=管子的长度/最大支架间距-——该段固定支架的数量c、多管活动支架数量=多段管段长度/较细管最大支架间距--—-该段固定支架数量
