管道材料等级表

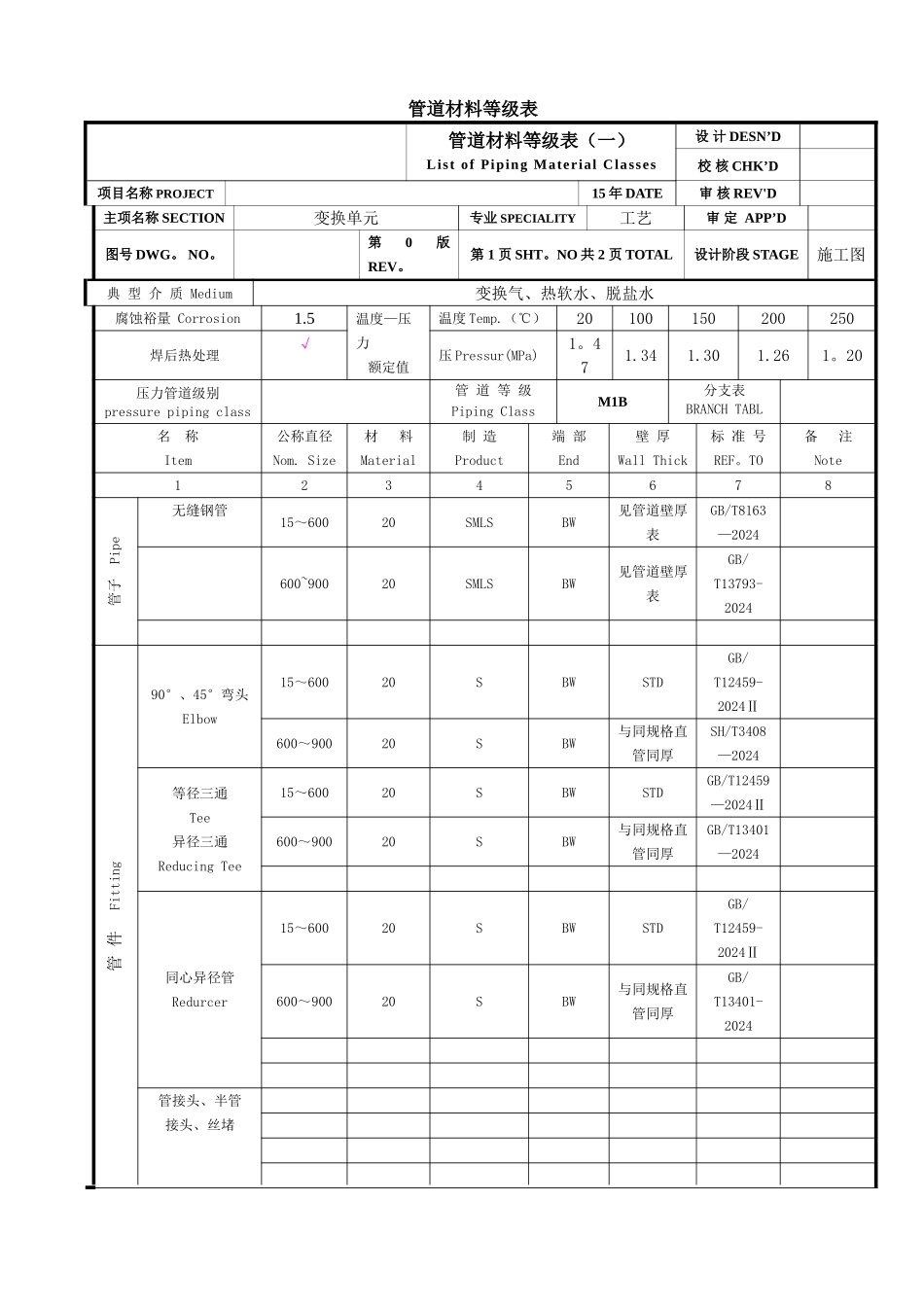

管道材料等级表管道材料等级表（一）List of Piping Material Classes设 计 DESN’D校 核 CHK’D项目名称 PROJECT15 年 DATE审 核 REV'D主项名称 SECTION变换单元专业 SPECIALITY工艺审 定 APP’D图号 DWG。 NO。第 0 版REV。第 1 页 SHT。NO 共 2 页 TOTAL设计阶段 STAGE施工图典 型 介 质 Medium变换气、热软水、脱盐水腐蚀裕量 Corrosion1.5温度—压力额定值温度 Temp.（℃）20100150200250焊后热处理√压 Pressur(MPa)1。471.341.301.261。20压力管道级别pressure piping class管 道 等 级Piping ClassM1B分支表BRANCH TABL名 称 Item公称直径Nom. Size材 料Material制 造Product端 部End壁 厚Wall Thick标 准 号REF。TO备 注Note12345678管子 Pipe无缝钢管15～60020SMLSBW见管道壁厚表GB/T8163—2024600~90020SMLSBW见管道壁厚表GB/T13793-2024管 件 Fitting90°、45°弯头 Elbow15～60020SBWSTDGB/T12459-2024Ⅱ600～90020SBW与同规格直管同厚SH/T3408—2024等径三通Tee异径三通Reducing Tee15～60020SBWSTDGB/T12459—2024Ⅱ600～90020SBW与同规格直管同厚GB/T13401—2024同心异径管Redurcer15～60020SBWSTDGB/T12459-2024Ⅱ600～90020SBW与同规格直管同厚GB/T13401-2024管接头、半管接头、丝堵管 接 台Soketolet管道材料等级表管道材料等级表（二）(续表）List of Piping Material Classes设 计 DESN'D校 核 CHK'D项目名称 PROJECT15 年 DATE审 核 REV'D主项名称 SECTION变换单元专业 SPECIALITY工艺审 定 APP'D图号 DWG。 NO.第 0 版 REV.第 2 页 SHT。NO 共 2 页 TOTAL设计阶段 STAGE施工图压力管道级别 pressure piping classGC2管 道 等 级 Piping ClassL1E分支表 BRANCH TABL名 称 Item公称直径Nom。 Size阀体/阀芯Body/Trim等级 Class端 部End类型Type阀 号Valve No。备 注Note12345678阀 门 Valve闸 阀15～900碳钢/合金钢16FLGZ41H—16C截止（节流）阀15～200碳钢/合金钢16FLGJ41H-16C承插焊截止阀安全阀止回阀250碳钢/合金钢16FLGH44H-16C名 称Item公称直径Nom. Size材 料Material等级 Class类型-密封面Type-Face厚度Thick标 准 号REF.TO备 注Note12345678法兰 Flange法兰15～6002016WN—MHG/T20592-2024法兰600～9002016WN-RFHG/T20592—2024垫片 Gasket缠绕垫15～600022216B-MFMHG/T20610—2024缠绕垫600～800222216D-RFHG/T20610-20248 字盲板4502025MFMHG21547 -19939002016MFM40螺 栓 （柱)Bolt15~90035CrMo16HG/T20613-2024螺 母Nut15～90030CrMo16GB/T6175— 2024说 明Remarks
