管道油漆设计施工规范要求

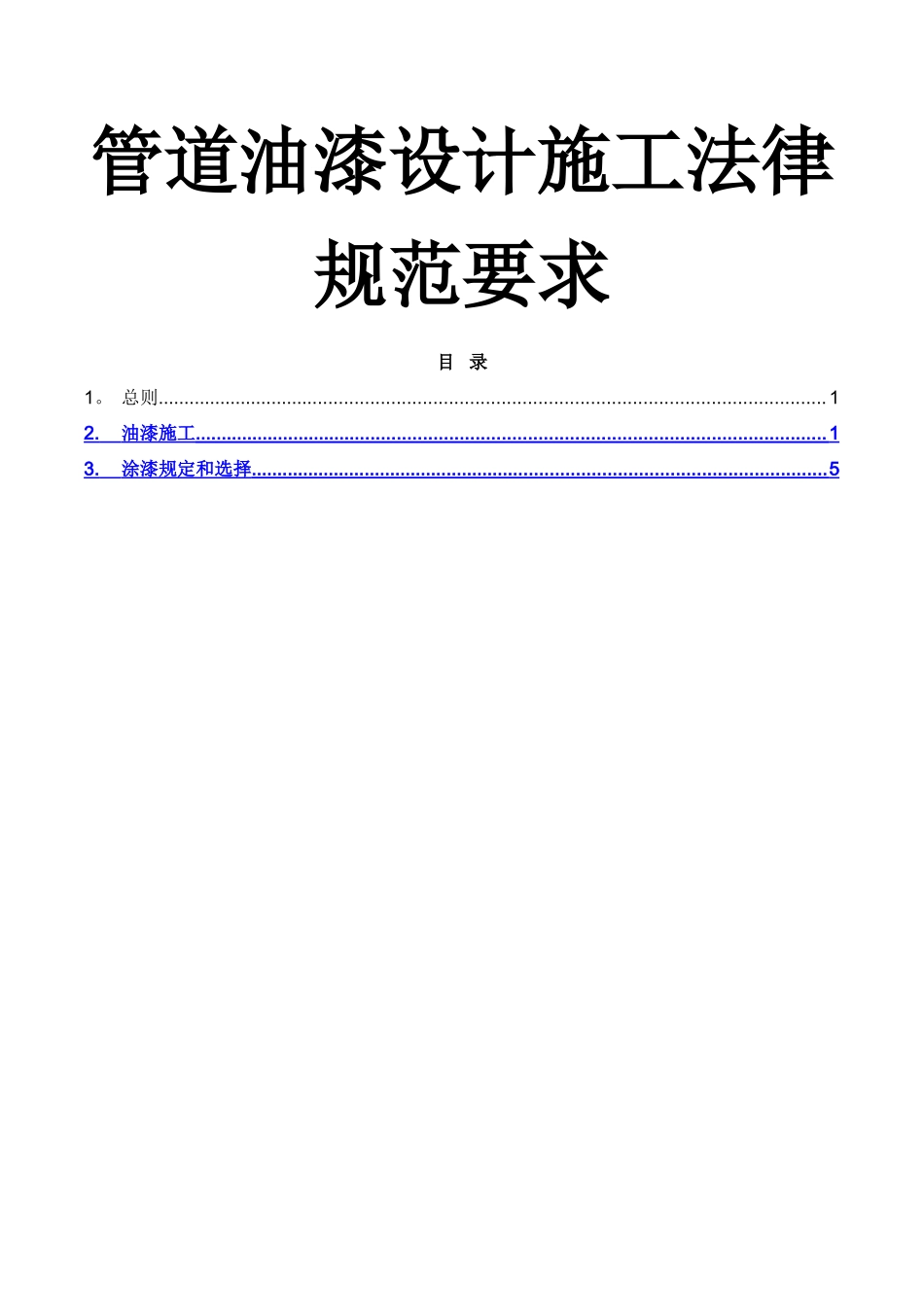

管道油漆设计施工法律规范要求目 录1。 总则................................................................................................................................12. 油漆施工 ......................................................................................................................... 1 3. 涂漆规定和选择 ............................................................................................................... 5 1. 总则1。1 范围本规定对管道涂漆的设计和材料要求。 1。2 设计原则1。2 设计原则1）对于不保温管道及其附件，为了防腐和便于识别,进行外部油漆。2）对于保温的管道和设备 ,当介质温度低于 120℃时，管道和设备在保温前进行防腐处理。3）支吊架、平台扶梯等，为了防腐和便于识别，进行外部油漆.4）检修起吊设施的钢轨。5)在管道外表面（对不保温的)或保温结构的外表面，为了便于识别,涂刷介质名称，表示介质性质的色环和表示介质流向的箭头。对于保温设备外表面只涂刷设备的名称,不予大面积刷漆 。6）制造商提供的设备和支吊架，原则上应再涂刷一度颜色相同或协调的面漆。7）需要现场油漆的设备及材料，其油漆颜色施工时,现场与业主商定。1.3 法律规范与标准DL/T 5072 《火力发电厂保温油漆设计规程》 HGJ 229 《工业设备、管道防腐蚀工程施工及验收法律规范》 GB/T 3181 《漆膜颜色标准样本》 GB/T 8923 《涂装前钢材表面锈蚀等级和除锈等级》 GB 7231 《工业管路的基本识别色和识别符号》 GB 50235 《工业金属管道工程施工及验收法律规范》 SY/T 0447 《埋地钢制管道环氧煤沥青防腐层技术标准2. 油漆施工2.1 原则一般地，不锈钢材料、镀锌钢管、保温外保护层不防腐。地上管道及设备防腐应按 HGJ 229《工业设备、管道防腐蚀工程施工及验收法律规范》执行，埋地管道防腐应按 SY/T 0447《埋地钢制管道环氧煤沥青防腐层技术标准》执行.2.2 现场涂漆规定现场工作现场交付现场工作设备 定型设备 如泵、压缩机等 非定型设备（碳钢) 工厂组焊的设备（不绝热) 工厂组焊的设备（绝热） 现场组焊的设备（不绝热） 现场组焊的设备（绝热) 管道(碳钢,不包括镀锌管） 无位号材料 管子、弯头、三通、法兰、阀门、 管件、支架等（不绝热) 管子、弯头、三通、法兰、阀门、 管件等 （绝热） 有位号材料 如控制阀、电动阀等 ●...
