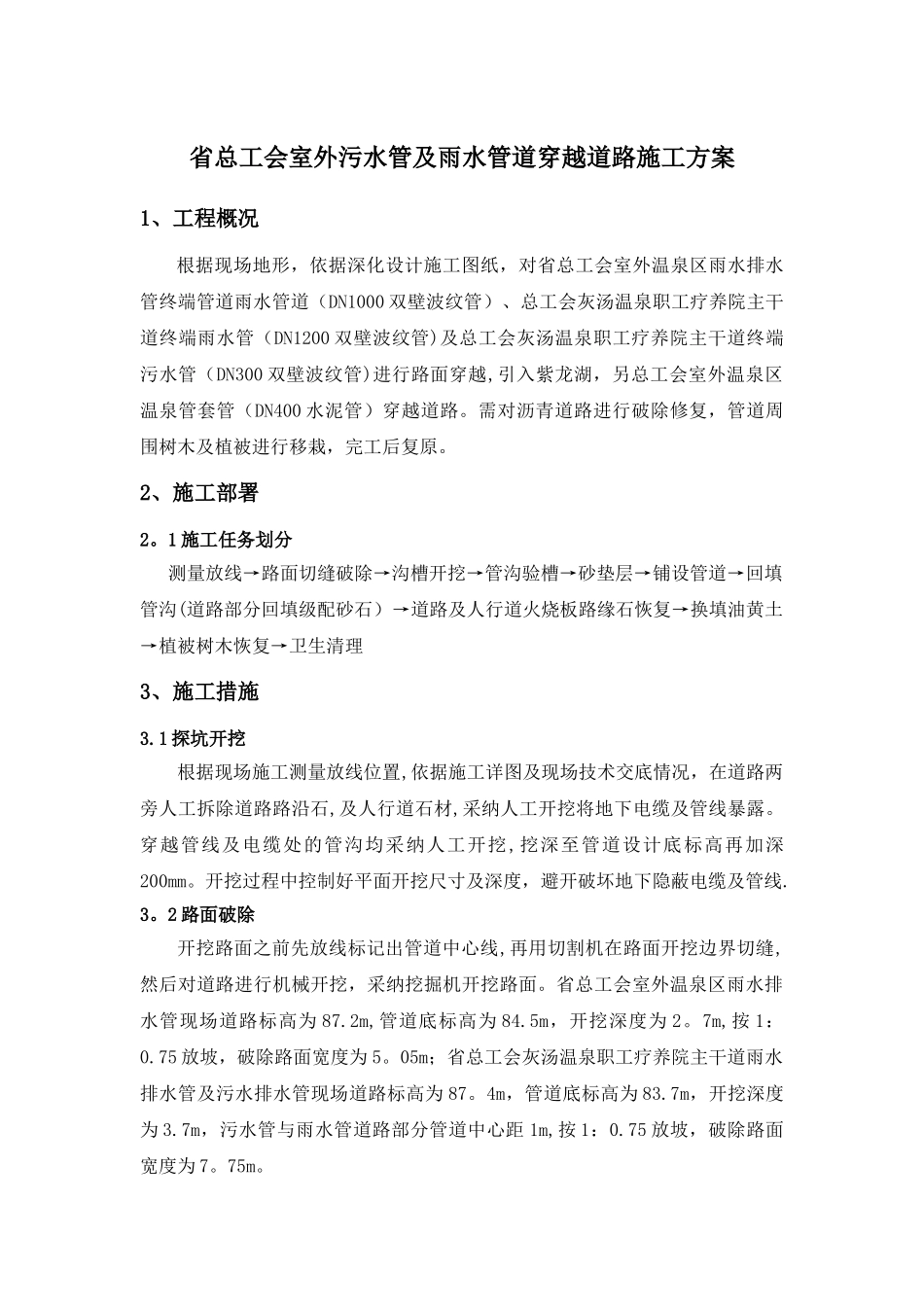

管道穿越施工方案_第1页
1/5

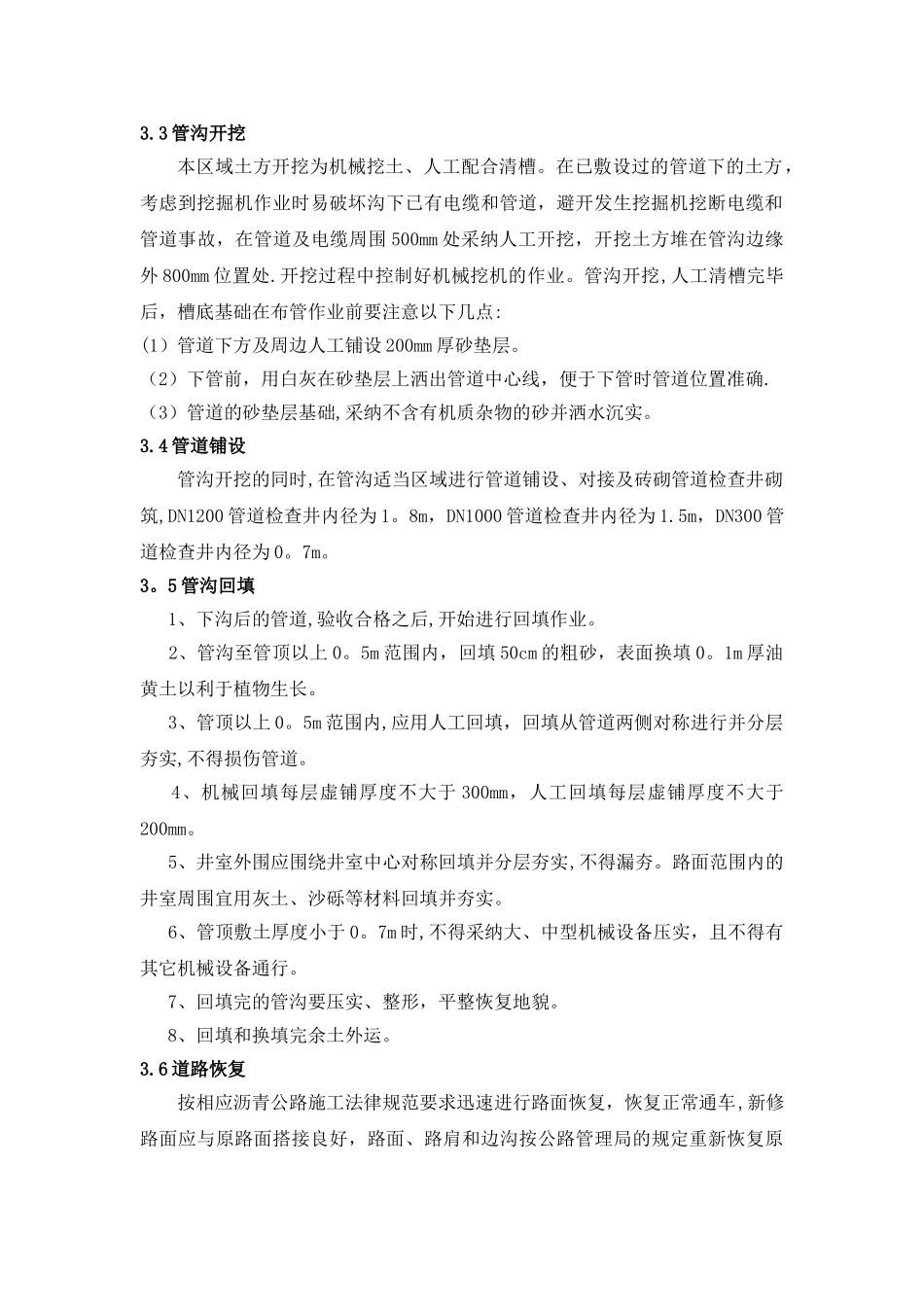

管道穿越施工方案_第2页
2/5

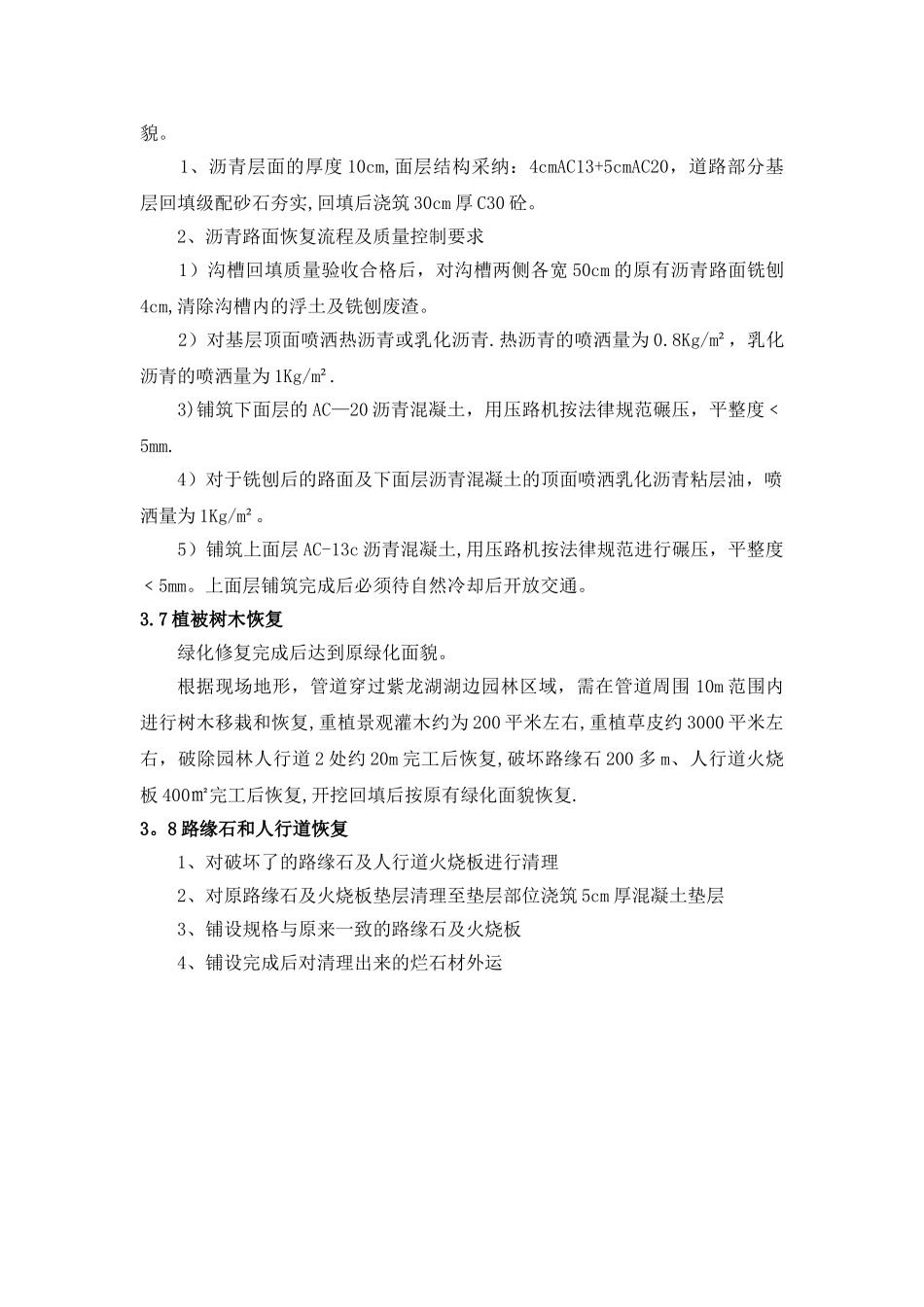

管道穿越施工方案_第3页
3/5
省总工会室外污水管及雨水管道穿越道路施工方案1、工程概况根据现场地形,依据深化设计施工图纸,对省总工会室外温泉区雨水排水管终端管道雨水管道(DN1000 双壁波纹管)、总工会灰汤温泉职工疗养院主干道终端雨水管(DN1200 双壁波纹管)及总工会灰汤温泉职工疗养院主干道终端污水管(DN300 双壁波纹管)进行路面穿越,引入紫龙湖,另总工会室外温泉区温泉管套管(DN400 水泥管)穿越道路。需对沥青道路进行破除修复,管道周围树木及植被进行移栽,完工后复原。2、施工部署2。1 施工任务划分 测量放线→路面切缝破除→沟槽开挖→管沟验槽→砂垫层→铺设管道→回填管沟(道路部分回填级配砂石)→道路及人行道火烧板路缘石恢复→换填油黄土→植被树木恢复→卫生清理3、施工措施3.1 探坑开挖根据现场施工测量放线位置,依据施工详图及现场技术交底情况,在道路两旁人工拆除道路路沿石,及人行道石材,采纳人工开挖将地下电缆及管线暴露。穿越管线及电缆处的管沟均采纳人工开挖,挖深至管道设计底标高再加深200mm。开挖过程中控制好平面开挖尺寸及深度,避开破坏地下隐蔽电缆及管线.3。2 路面破除开挖路面之前先放线标记出管道中心线,再用切割机在路面开挖边界切缝,然后对道路进行机械开挖,采纳挖掘机开挖路面。省总工会室外温泉区雨水排水管现场道路标高为 87.2m,管道底标高为 84.5m,开挖深度为 2。7m,按 1:0.75 放坡,破除路面宽度为 5。05m;省总工会灰汤温泉职工疗养院主干道雨水排水管及污水排水管现场道路标高为 87。4m,管道底标高为 83.7m,开挖深度为 3.7m,污水管与雨水管道路部分管道中心距 1m,按 1:0.75 放坡,破除路面宽度为 7。75m。3.3 管沟开挖本区域土方开挖为机械挖土、人工配合清槽。在已敷设过的管道下的土方,考虑到挖掘机作业时易破坏沟下已有电缆和管道,避开发生挖掘机挖断电缆和管道事故,在管道及电缆周围 500mm 处采纳人工开挖,开挖土方堆在管沟边缘外 800mm 位置处.开挖过程中控制好机械挖机的作业。管沟开挖,人工清槽完毕后,槽底基础在布管作业前要注意以下几点:(1)管道下方及周边人工铺设 200mm 厚砂垫层。(2)下管前,用白灰在砂垫层上洒出管道中心线,便于下管时管道位置准确.(3)管道的砂垫层基础,采纳不含有机质杂物的砂并洒水沉实。3.4 管道铺设管沟开挖的同时,在管沟适当区域进行管道铺设、对接及砖砌管道检查井砌筑,DN1200 管道检查井内径为 1。8m,DN1000 管道检查井内径为...
