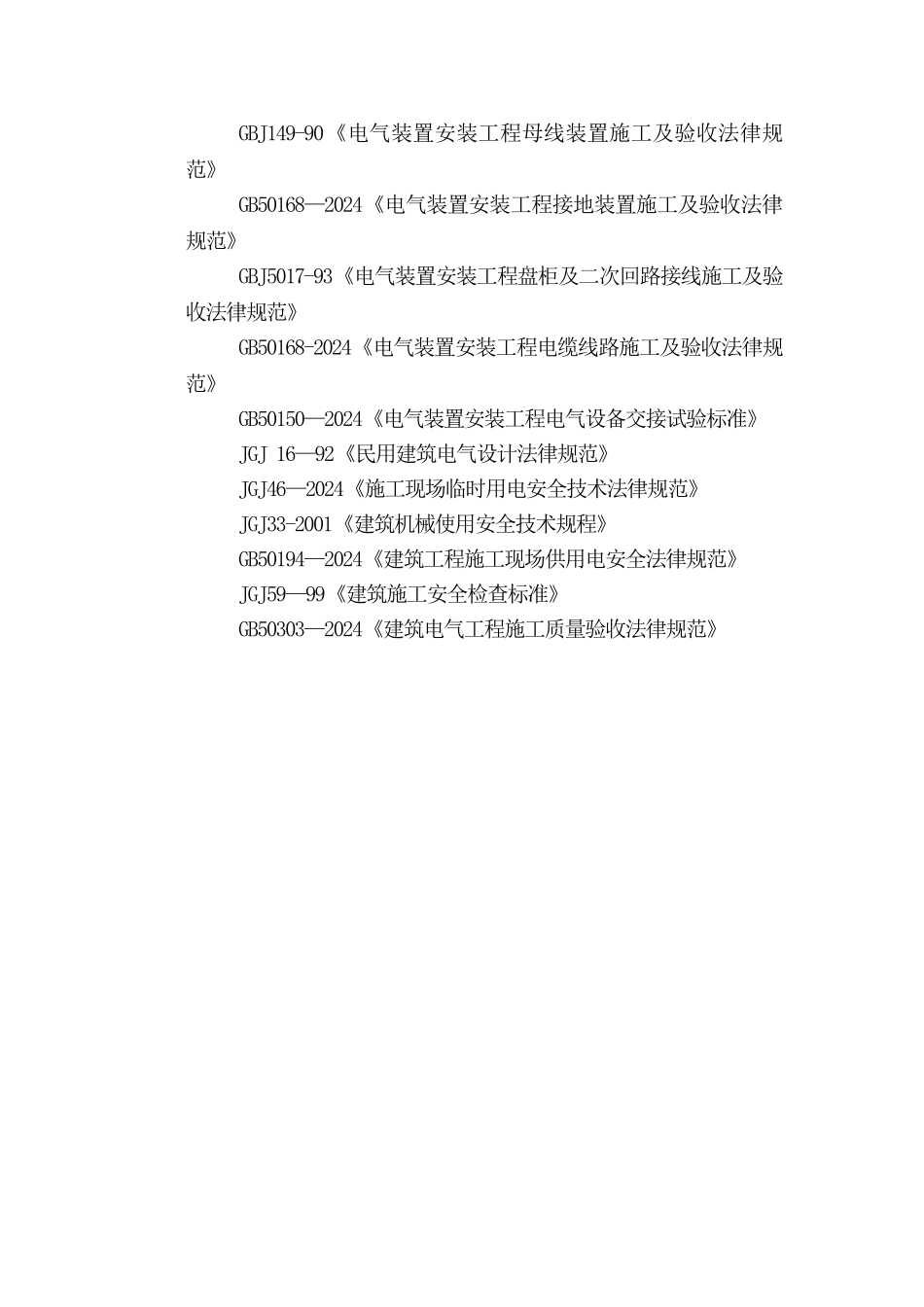

xxxxxxxxx 安装工程箱变施工方案编制人:审批人：审核人：审核日期：施工单位:建设单位：日 期： 年 月 日第一节、施工标准、法律规范GB50052—2024《供配电系统设计法律规范》GB50054—2024《低压配电箱设计法律规范》GB50053-94《10KV 及以下变电所设计法律规范》JGJ 16—2024《民用建筑电气设计法律规范》GB50057—2024《建筑物防雷设计法律规范》GB50303—2024《建筑电气工程施工质量验收法律规范》GBJ149-90《电气装置安装工程母线装置施工及验收法律规范》GB50168—2024《电气装置安装工程接地装置施工及验收法律规范》 GBJ5017-93《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》GB50168-2024《电气装置安装工程电缆线路施工及验收法律规范》GB50150—2024《电气装置安装工程电气设备交接试验标准》JGJ 16—92《民用建筑电气设计法律规范》JGJ46—2024《施工现场临时用电安全技术法律规范》JGJ33-2001《建筑机械使用安全技术规程》GB50194—2024《建筑工程施工现场供用电安全法律规范》JGJ59—99《建筑施工安全检查标准》GB50303—2024《建筑电气工程施工质量验收法律规范》第二节、箱变施工方案根据施工设计，结合现场实际，制定科学合理的施工方案，保证工程的正常施工。一、箱变安装施工准备1、熟悉图纸资料，对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求.2、施工机具、材料准备。3、考虑与主体工程和其他工程的配合问题,确定施工方法。4、施工技术交底，施工前要仔细听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法.5、熟悉有关电力工程的技术法律规范.6、设备开箱检查：设备应有产品出厂合格证明,产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验,保证电器设备符合工程设计要求。二、箱变基础施工根据厂家提供的箱变尺寸 4。2 米*2。2 米*2。34 米，浇筑 200厚 C20 混凝土垫层，二四墙砌筑，内外抹灰，中空，方便箱变的日常维护和修理.三、接地制作附属设施安装工艺基础型钢敷设1)基础型钢严格按图纸和法律规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业文件“焊接工艺操作文件"要求,基础型钢敷设须达验收法律规范（GB50171-2024）第 2。0.1 条要求，并作防腐处理.2）设备安装用的紧固件（除地脚螺栓外）应全部采纳镀锌制品。设备基础型钢安装其允许偏差应符合下表：基础型钢安装...
