箱式变压器安装作业指导书

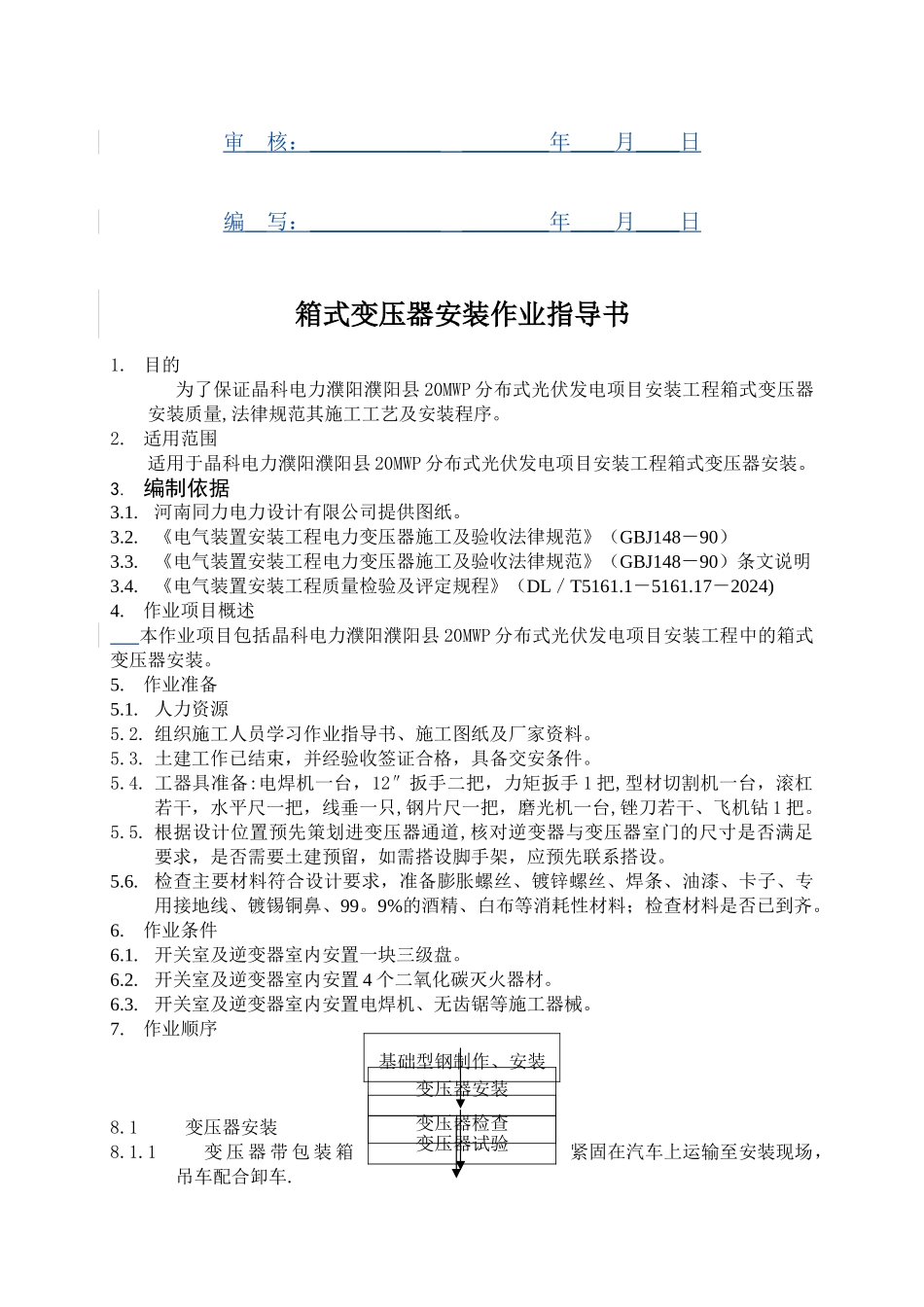

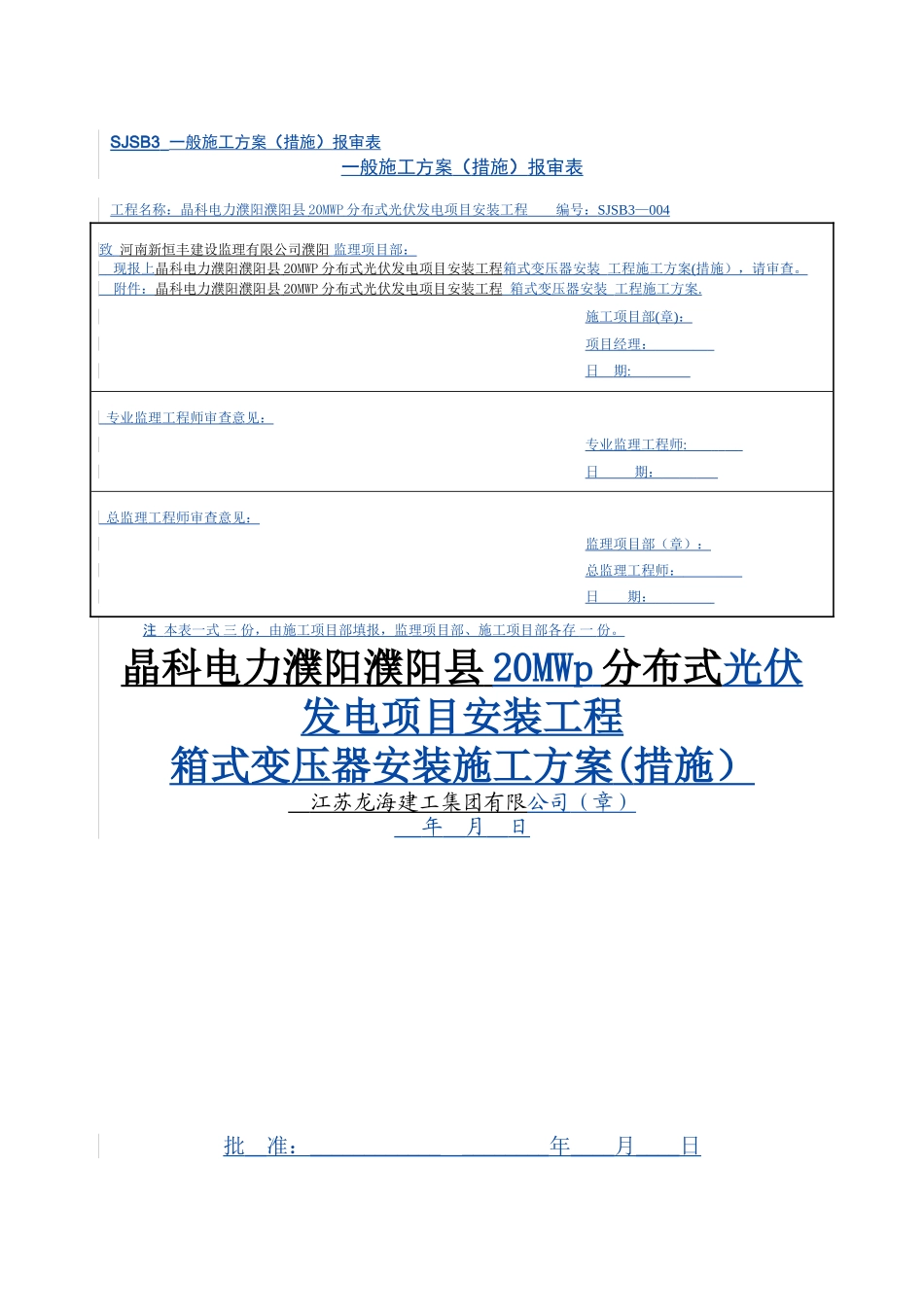

SJSB3 一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程 编号：SJSB3—004致 河南新恒丰建设监理有限公司濮阳 监理项目部： 现报上晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程 箱式变压器安装 工程施工方案(措施），请审查。 附件：晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程 箱式变压器安装 工程施工方案.施工项目部(章)：项目经理： 日 期: 专业监理工程师审查意见：专业监理工程师: 日 期： 总监理工程师审查意见：监理项目部（章）：总监理工程师： 日 期： 注 本表一式 三 份，由施工项目部填报，监理项目部、施工项目部各存 一 份。晶科电力濮阳濮阳县 20MWp 分布式 光伏 发电项目安装工程箱式变压器安装施工方案(措施） 江苏龙海建工集团有限 公司 （章） 年 月 日批 准：____________ ________年____月____日审 核：____________ ________年____月____日编 写：____________ ________年____月____日箱式变压器安装作业指导书1. 目的为了保证晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程箱式变压器安装质量,法律规范其施工工艺及安装程序。2. 适用范围 适用于晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程箱式变压器安装。3. 编制依据3.1.河南同力电力设计有限公司提供图纸。3.2.《电气装置安装工程电力变压器施工及验收法律规范》（GBJ148－90）3.3.《电气装置安装工程电力变压器施工及验收法律规范》（GBJ148－90）条文说明3.4.《电气装置安装工程质量检验及评定规程》（DL／T5161.1－5161.17－2024)4.作业项目概述 本作业项目包括晶科电力濮阳濮阳县 20MWP 分布式光伏发电项目安装工程中的箱式变压器安装。5.作业准备5.1.人力资源5.2. 组织施工人员学习作业指导书、施工图纸及厂家资料。5.3. 土建工作已结束，并经验收签证合格，具备交安条件。5.4. 工器具准备:电焊机一台，12″扳手二把，力矩扳手 1 把,型材切割机一台，滚杠若干，水平尺一把，线垂一只,钢片尺一把，磨光机一台,锉刀若干、飞机钻 1 把。5.5. 根据设计位置预先策划进变压器通道,核对逆变器与变压器室门的尺寸是否满足要求，是否需要土建预留，如需搭设脚手架，应预先联系搭设。5.6.检查主要材料符合设计要求，准备膨胀螺丝、镀锌螺丝、焊条、油漆、卡子、专用接地线、镀锡铜鼻、99。9%的...
