箱梁预制及安装作业指导书

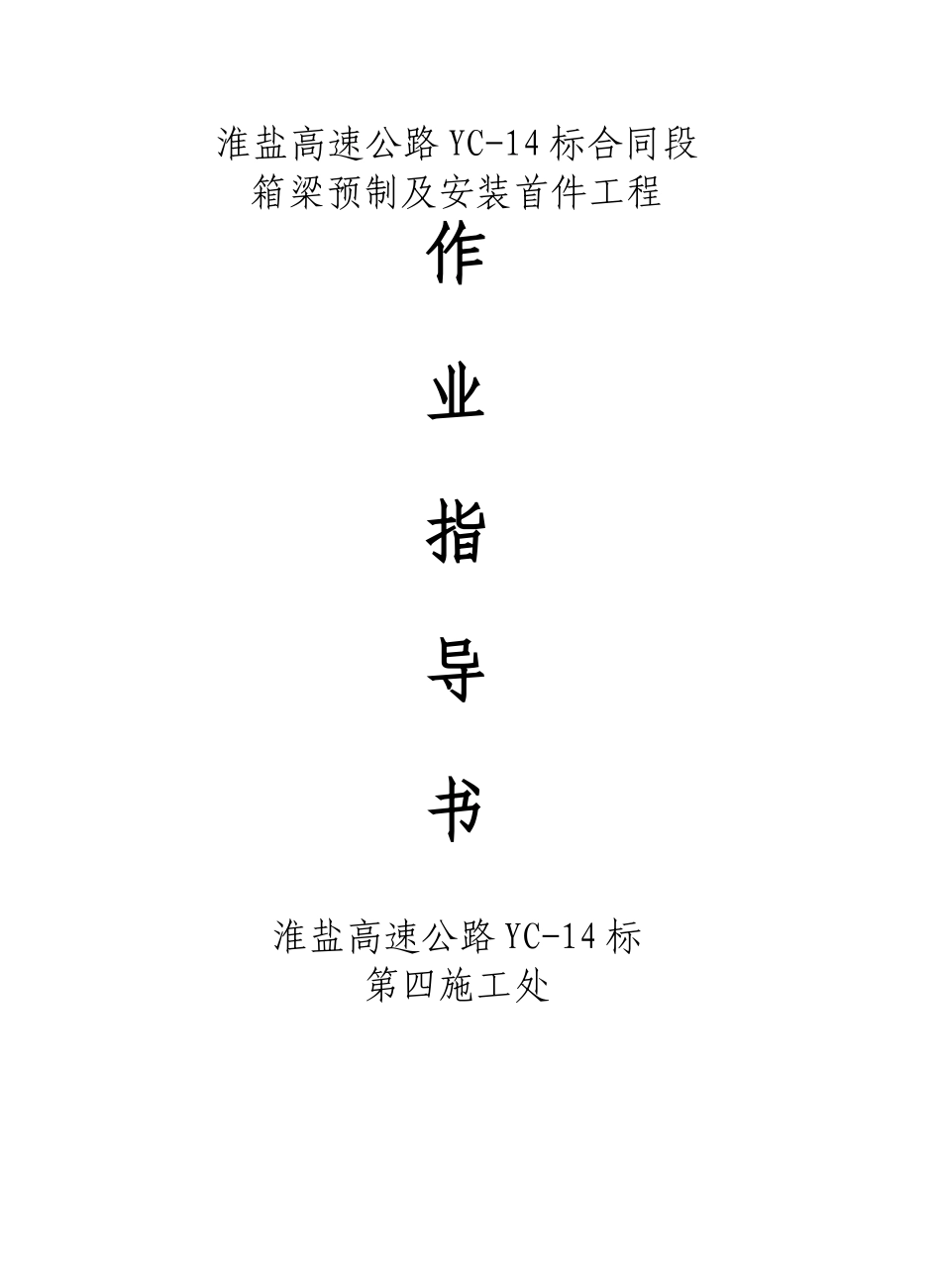

箱梁预制及安装作业指导书_第1页
1/38

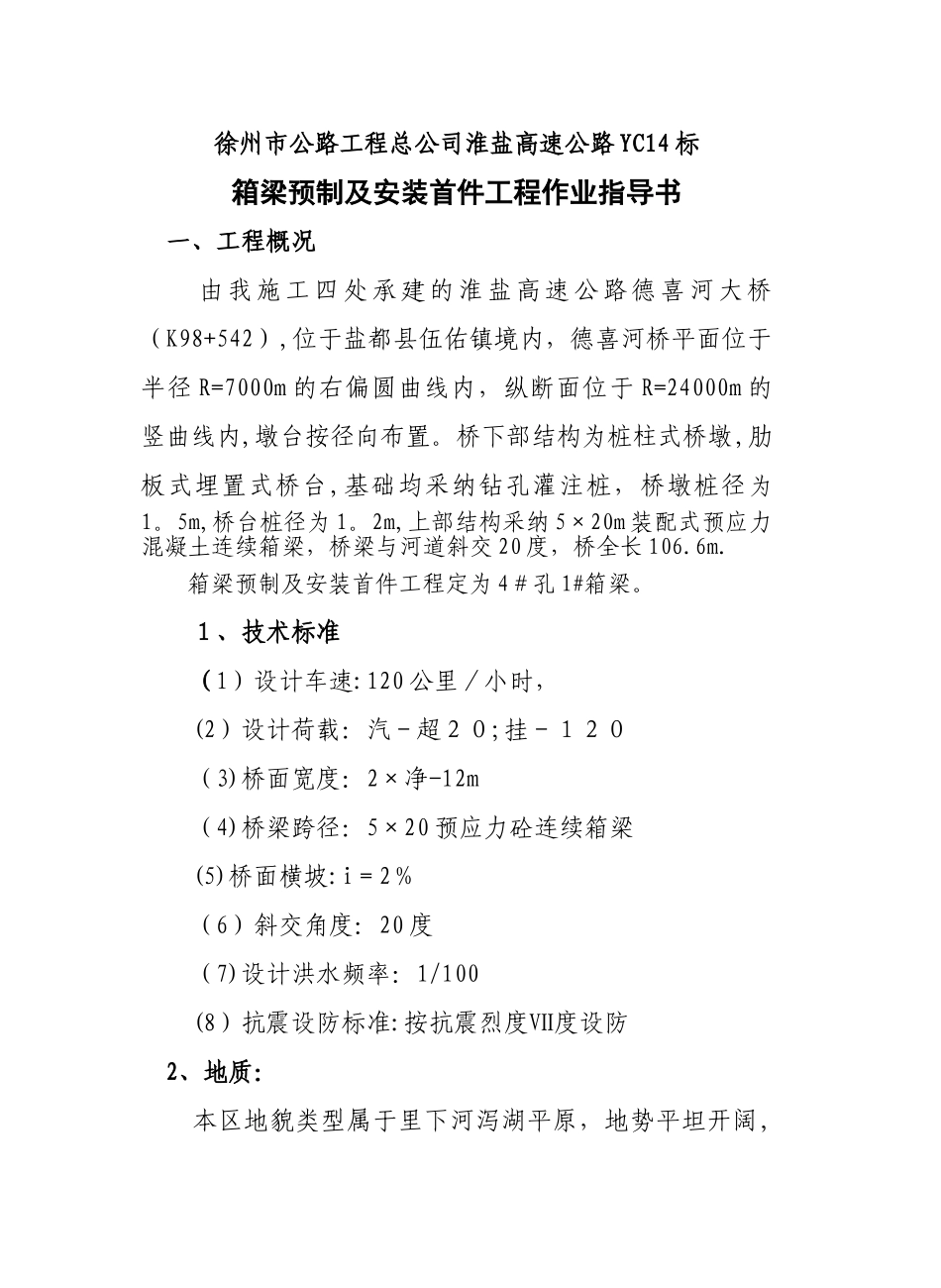

箱梁预制及安装作业指导书_第2页
2/38
箱梁预制及安装作业指导书_第3页
3/38
淮盐高速公路 YC-14 标合同段箱梁预制及安装首件工程作业指导书淮盐高速公路 YC-14 标第四施工处徐州市公路工程总公司淮盐高速公路 YC14 标箱梁预制及安装首件工程作业指导书 一、工程概况 由 我 施 工 四 处 承 建 的 淮 盐 高 速 公 路 德 喜 河 大 桥(K98+542),位于盐都县伍佑镇境内,德喜河桥平面位于半径 R=7000m 的右偏圆曲线内,纵断面位于 R=24000m 的竖曲线内,墩台按径向布置。桥下部结构为桩柱式桥墩,肋板式埋置式桥台,基础均采纳钻孔灌注桩,桥墩桩径为1。5m,桥台桩径为 1。2m,上部结构采纳 5×20m 装配式预应力混凝土连续箱梁,桥梁与河道斜交 20 度,桥全长 106.6m.箱梁预制及安装首件工程定为 4#孔 1#箱梁。 1、技术标准 (1)设计车速:120 公里/小时, (2)设计荷载:汽-超20;挂-120 (3)桥面宽度:2×净-12m (4)桥梁跨径:5×20 预应力砼连续箱梁 (5)桥面横坡:i=2% (6)斜交角度:20 度 (7)设计洪水频率:1/100 (8)抗震设防标准:按抗震烈度Ⅶ度设防 2、地质: 本区地貌类型属于里下河泻湖平原,地势平坦开阔,水网发育,纵横交错。桥址区地层主要为全新统冲湖积层亚粘土,亚砂土及上更新统冲湖积层粘土,亚粘土。 3、施工时间: 首件施工时间为 2024 年 4 月 26 日,工程数量: Ⅰ级钢筋 727。05kg Ⅱ级钢筋 2798.15kg 箱梁砼 20.79m3 二、人员、机具投入和材料的使用 (1)人员: 目前投入本工程的管理人员、技术人员、机械操作手、技工已到场,普工也已进场。人 员 组 成 一 览 表序号工 种人员数备 注1管理人员10在现场,施工总负责许海翔,现场负责人沈金发2技术人员4在现场,技术总负责孙玉进,现场质检姚建东,试验员唐修荷3机械操作手8在现场4技工木 工14在现场起重工12在现场钢筋工20在现场水石工15在现场机电工6在现场5普壮工2 5在现场6后勤5在现场 (2)机具设备 针对首件工程施工需要,已配置好施工机具,并适当留有备份,以保证施工的需要。(详见主要机具设备表) (3)材料 首件工程施工需要水泥、钢材、碎石、砂等材料,为确保施工连贯性,在保证材料品质的前提下,本着就地取材的原则,做好技术经济比较。水泥厂家为淮海巨龙水泥厂钢材厂家为南钢集团淮钢股份有限公司宜兴碎石新沂黄砂进场材料按有关法律规范进行材料试验,已检验合格并成功配制了首件配合比。 三、确保首件工程质量的措施 1、首...
