箱涵工程施工方法

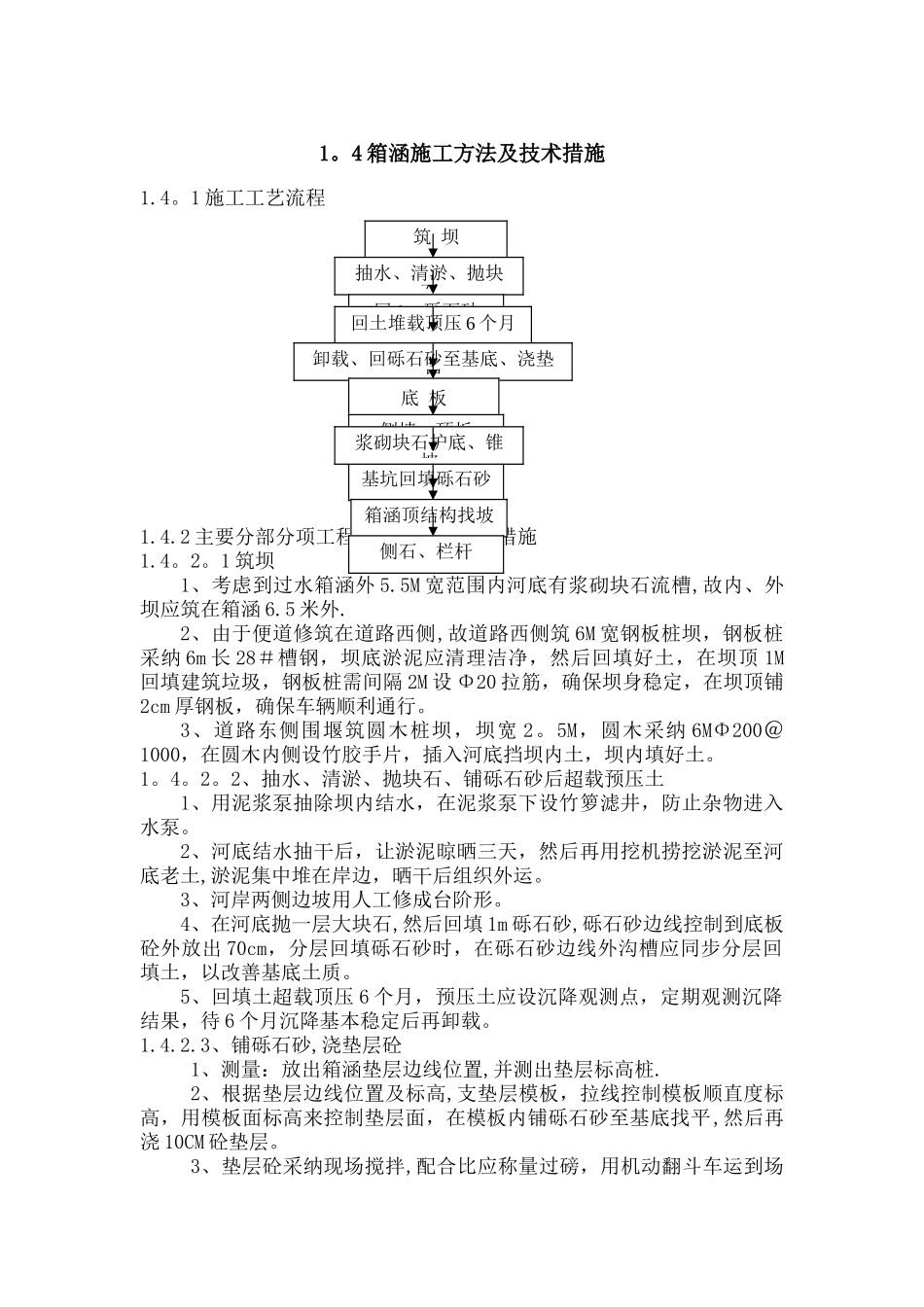

1。4 箱涵施工方法及技术措施1.4。1 施工工艺流程1.4.2 主要分部分项工程施工方法及技术措施1.4。2。1 筑坝1、考虑到过水箱涵外 5.5M 宽范围内河底有浆砌块石流槽,故内、外坝应筑在箱涵 6.5 米外.2、由于便道修筑在道路西侧,故道路西侧筑 6M 宽钢板桩坝，钢板桩采纳 6m 长 28＃槽钢，坝底淤泥应清理洁净，然后回填好土，在坝顶 1M回填建筑垃圾，钢板桩需间隔 2M 设 Φ20 拉筋，确保坝身稳定，在坝顶铺2cm 厚钢板，确保车辆顺利通行。3、道路东侧围堰筑圆木桩坝，坝宽 2。5M，圆木采纳 6MΦ200＠1000，在圆木内侧设竹胶手片，插入河底挡坝内土，坝内填好土。1。4。2。2、抽水、清淤、抛块石、铺砾石砂后超载预压土1、用泥浆泵抽除坝内结水，在泥浆泵下设竹箩滤井，防止杂物进入水泵。2、河底结水抽干后，让淤泥晾晒三天，然后再用挖机捞挖淤泥至河底老土,淤泥集中堆在岸边，晒干后组织外运。3、河岸两侧边坡用人工修成台阶形。4、在河底抛一层大块石,然后回填 1m 砾石砂,砾石砂边线控制到底板砼外放出 70cm，分层回填砾石砂时，在砾石砂边线外沟槽应同步分层回填土，以改善基底土质。5、回填土超载顶压 6 个月，预压土应设沉降观测点，定期观测沉降结果，待 6 个月沉降基本稳定后再卸载。1.4.2.3、铺砾石砂,浇垫层砼1、测量：放出箱涵垫层边线位置,并测出垫层标高桩.2、根据垫层边线位置及标高,支垫层模板，拉线控制模板顺直度标高，用模板面标高来控制垫层面，在模板内铺砾石砂至基底找平,然后再浇 10CM 砼垫层。3、垫层砼采纳现场搅拌,配合比应称量过磅，用机动翻斗车运到场筑 坝抽水、清淤、抛块石回 1m 砾石砂回土堆载顶压 6 个月卸载、回砾石砂至基底、浇垫层底 板基坑回填砾石砂侧墙、顶板浆砌块石护底、锥坡箱涵顶结构找坡侧石、栏杆后，采纳流槽下料，确保砼不离析，砼振实后用铝合金直尺沿模板括平 ，然后表面再用木蟹打平。4、侧模在砼 24 小时后才准拆除，拆模时应注意，防止撬碎砼边角。拆下模板应及时清理，并分类堆放，在下次使用前应及时上脱模油.5、模板拆除后，及时在垫层上放出底板边线位置。6、砼试块留设一组，送标准养护室养护.1。4.2.4 箱涵根据施工图、箱涵分二次浇捣，施工缝设在底板倒角上 10CM 处，施工缝水平留置，在施工缝内设凹槽止水,同时箱涵间隔 8m 没节段缝,在节段缝内设 Φ32@ 500 传力杆。施工时,从底板及侧板与顶板可实行隔仓施工原则,以确保节段变形缝垂直，...
