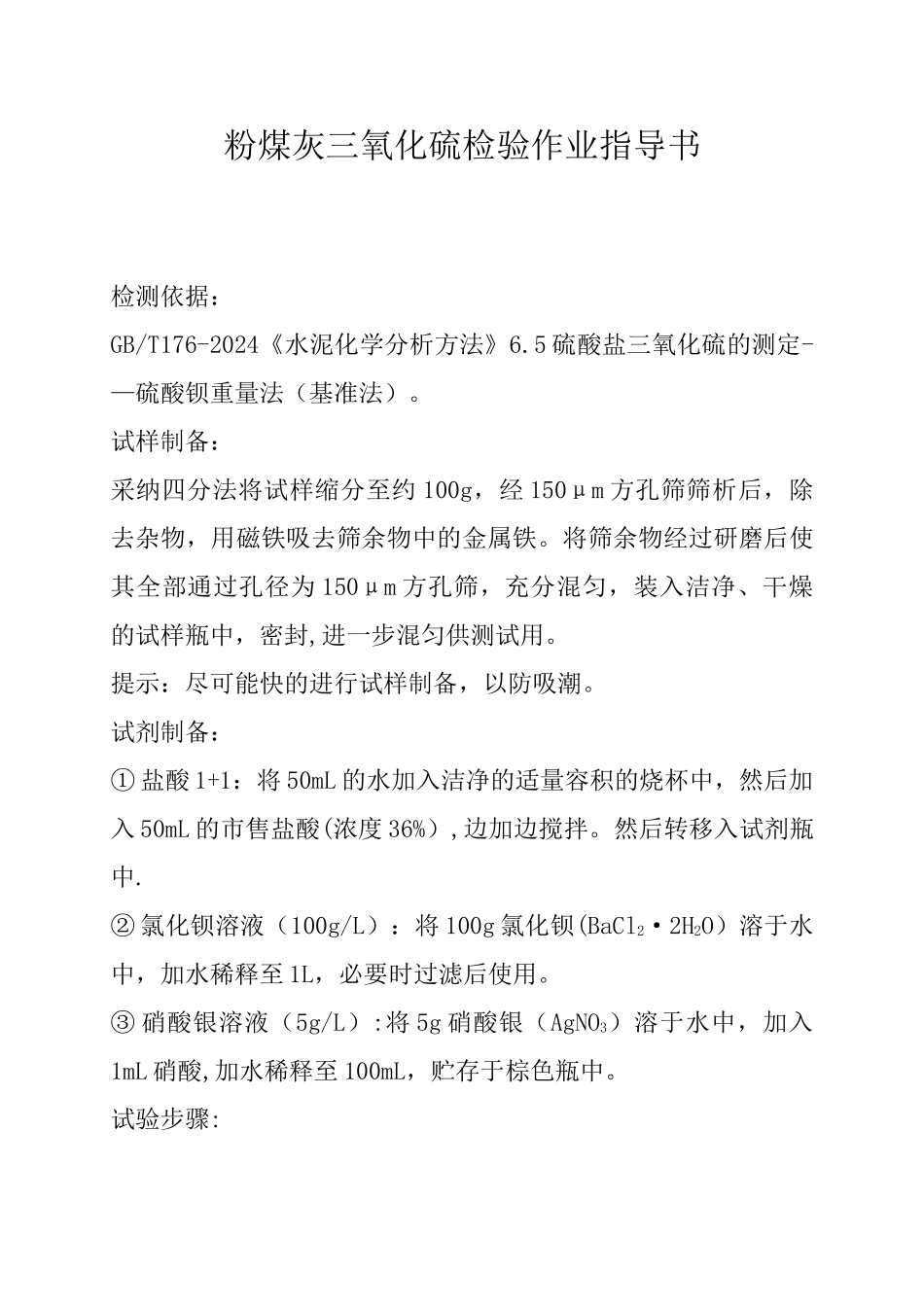

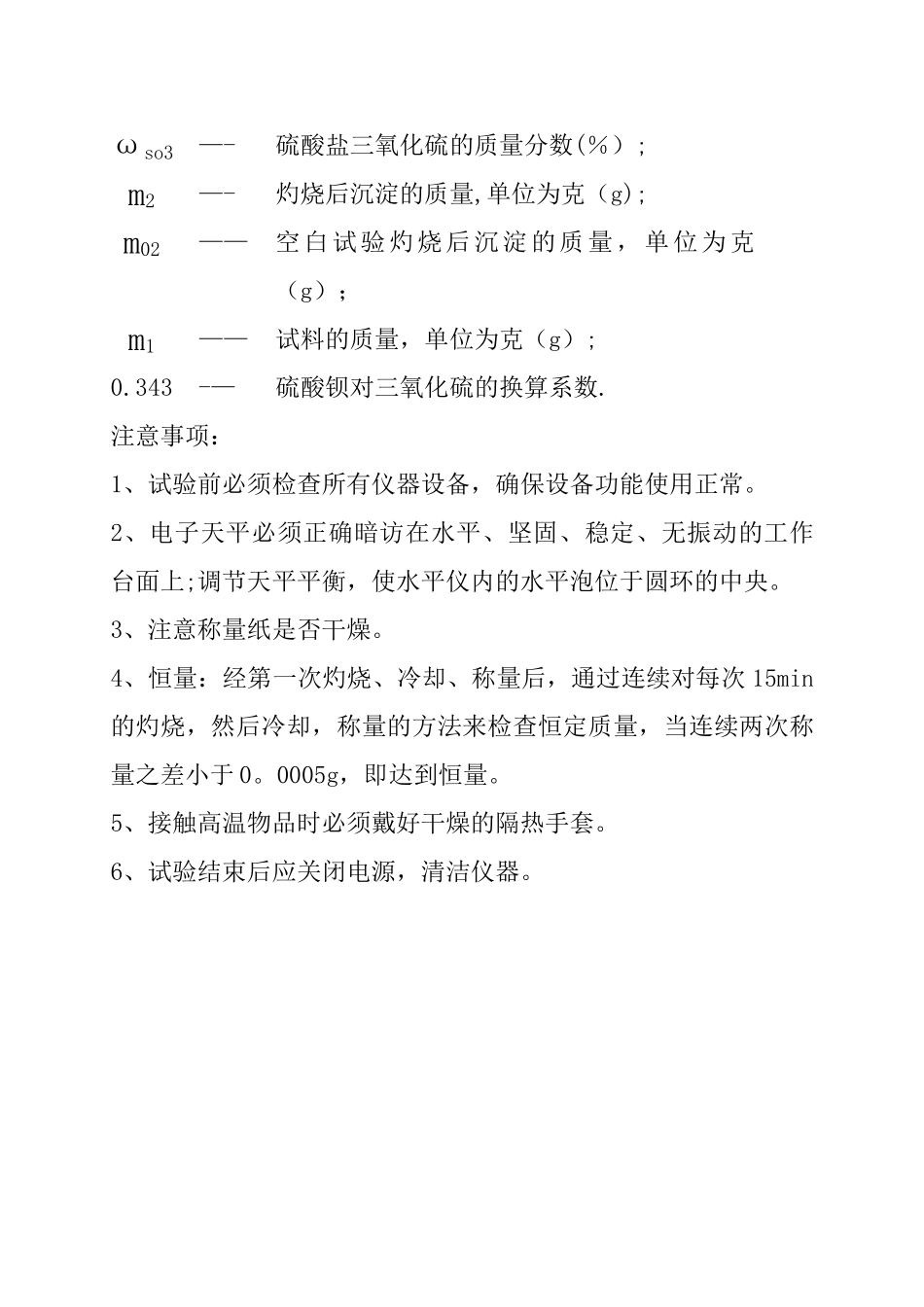

粉煤灰三氧化硫检验作业指导书检测依据：GB/T176-2024《水泥化学分析方法》6.5 硫酸盐三氧化硫的测定-—硫酸钡重量法（基准法）。试样制备：采纳四分法将试样缩分至约 100g，经 150μm 方孔筛筛析后，除去杂物，用磁铁吸去筛余物中的金属铁。将筛余物经过研磨后使其全部通过孔径为 150μm 方孔筛，充分混匀，装入洁净、干燥的试样瓶中，密封,进一步混匀供测试用。提示：尽可能快的进行试样制备，以防吸潮。试剂制备：① 盐酸 1+1：将 50mL 的水加入洁净的适量容积的烧杯中，然后加入 50mL 的市售盐酸(浓度 36%）,边加边搅拌。然后转移入试剂瓶中.② 氯化钡溶液（100g/L）：将 100g 氯化钡(BaCl2·2H2O）溶于水中，加水稀释至 1L，必要时过滤后使用。③ 硝酸银溶液（5g/L）:将 5g 硝酸银（AgNO3）溶于水中，加入1mL 硝酸,加水稀释至 100mL，贮存于棕色瓶中。试验步骤:1、称取约 0。5g 试样(m1)，精确至 0。0001g，置于 200mL 的烧杯中，加入 40mL 的水搅拌试样使其完全分散.2、在搅拌下加入 10mL 的盐酸（1+1)①，用平头玻璃棒压碎块状物,慢慢的加热溶液直至水泥完全分解。3、将溶液加热微沸 5-10min，用中速滤纸过滤，用热水洗涤 10—12 次，滤液及洗液收集与 400mL 烧杯中。加水稀释至 250mL，玻璃棒底部压一小片定量滤纸,盖上表面皿，加热煮沸，在微沸下从杯口缓慢逐滴加入 10mL 热的氯化钡溶液②,继续微沸数分钟使沉淀良好地形成，然后在常温下静置 12h-24h，溶液的体积应保持在约 200mL.4、将静置过的溶液用慢速滤纸过滤，用热水洗涤，用胶头擦棒和定量滤纸片擦洗烧杯及玻璃棒，洗涤至检验无氯离子为止（用水冲洗一下漏斗的下端，继续用水洗涤滤纸和沉淀，将滤液收集于试管中，加几滴硝酸银溶液③,观察试管中的溶液是否浑浊。假如浑浊，继续洗涤并检验，直至用硝酸银检验不再浑浊为止）。5、将沉淀及滤纸一并移入灼烧恒量的瓷坩埚中,灰化完全后，放入 800-950℃的高温炉内灼烧 30min 以上。取出坩埚，置于干燥器中冷却至室温，称量。反复灼烧,直至恒量后置于干燥器中冷却至室温后称量（m2）。6、三氧化硫的质量百分数：ωso3=(m2-m02）×0。343÷m1×100式中:ωso3—-硫酸盐三氧化硫的质量分数(％）;m2—-灼烧后沉淀的质量,单位为克（g);m02——空白试验灼烧后沉淀的质量，单位为克（g）；m1——试料的质量，单位为克（g）;0.343-—硫酸钡对三氧化硫的换算系数.注意事项：1、试验前必须检查所有仪...
