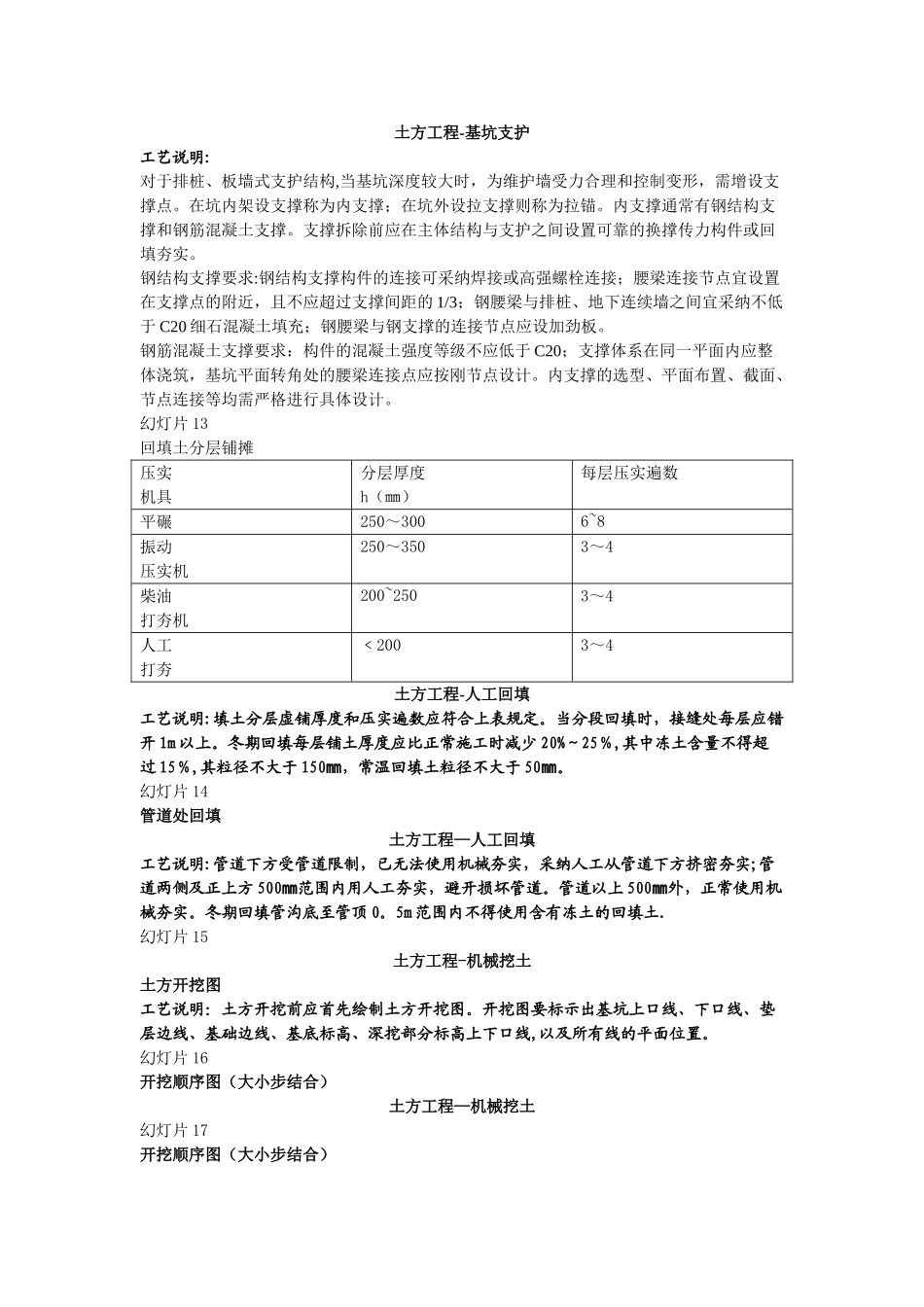

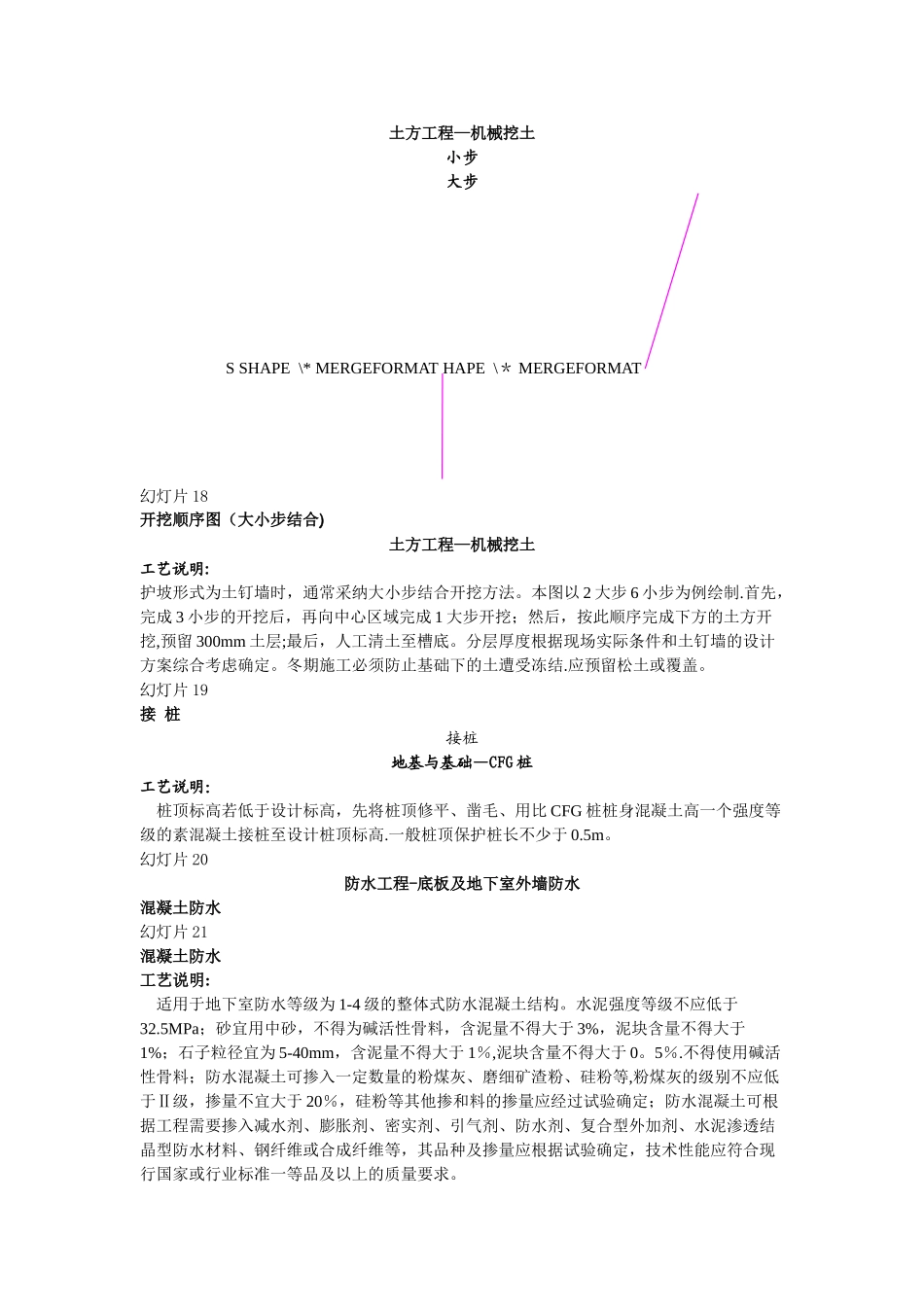

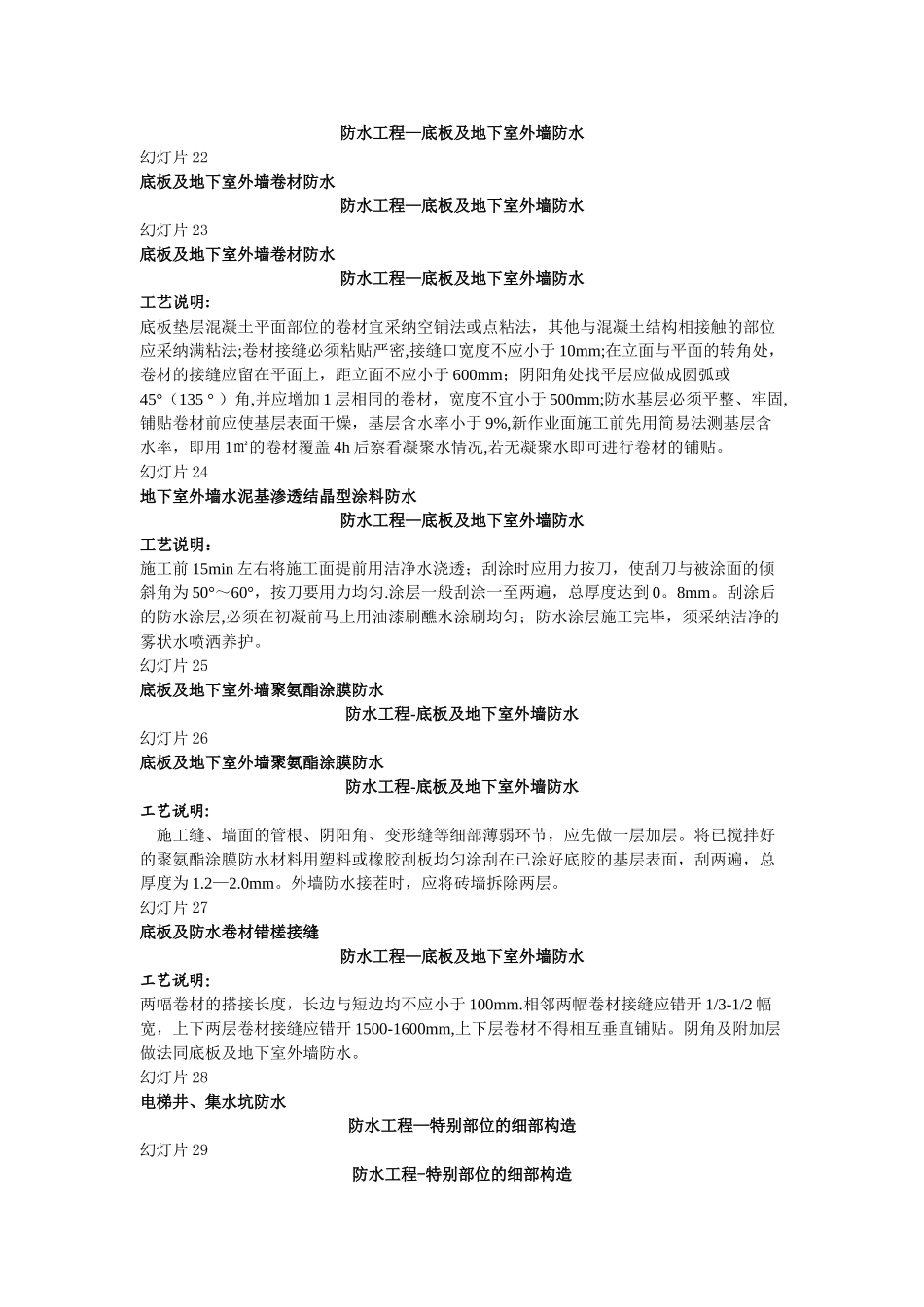

土方工程-基坑支护工艺说明:对于排桩、板墙式支护结构,当基坑深度较大时,为维护墙受力合理和控制变形,需增设支撑点。在坑内架设支撑称为内支撑;在坑外设拉支撑则称为拉锚。内支撑通常有钢结构支撑和钢筋混凝土支撑。支撑拆除前应在主体结构与支护之间设置可靠的换撑传力构件或回填夯实。钢结构支撑要求:钢结构支撑构件的连接可采纳焊接或高强螺栓连接;腰梁连接节点宜设置在支撑点的附近,且不应超过支撑间距的 1/3;钢腰梁与排桩、地下连续墙之间宜采纳不低于 C20 细石混凝土填充;钢腰梁与钢支撑的连接节点应设加劲板。钢筋混凝土支撑要求:构件的混凝土强度等级不应低于 C20;支撑体系在同一平面内应整体浇筑,基坑平面转角处的腰梁连接点应按刚节点设计。内支撑的选型、平面布置、截面、节点连接等均需严格进行具体设计。幻灯片 13回填土分层铺摊压实机具分层厚度h(㎜)每层压实遍数平碾250~3006~8振动压实机250~3503~4柴油打夯机200~2503~4人工打夯﹤2003~4土方工程-人工回填工艺说明:填土分层虚铺厚度和压实遍数应符合上表规定。当分段回填时,接缝处每层应错开 1m 以上。冬期回填每层铺土厚度应比正常施工时减少 20%~25%,其中冻土含量不得超过 15%,其粒径不大于 150,常温回填土粒径不大于㎜50。㎜幻灯片 14管道处回填土方工程—人工回填工艺说明:管道下方受管道限制,已无法使用机械夯实,采纳人工从管道下方挤密夯实;管道两侧及正上方 500范围内用人工夯实,避开损坏管道。管道以上㎜500外,正常使用机㎜械夯实。冬期回填管沟底至管顶 0。5m 范围内不得使用含有冻土的回填土.幻灯片 15土方工程-机械挖土土方开挖图工艺说明:土方开挖前应首先绘制土方开挖图。开挖图要标示出基坑上口线、下口线、垫层边线、基础边线、基底标高、深挖部分标高上下口线,以及所有线的平面位置。幻灯片 16开挖顺序图(大小步结合)土方工程—机械挖土幻灯片 17开挖顺序图(大小步结合)土方工程—机械挖土小步大步S SHAPE \* MERGEFORMAT HAPE \* MERGEFORMAT 幻灯片 18开挖顺序图(大小步结合)土方工程—机械挖土工艺说明:护坡形式为土钉墙时,通常采纳大小步结合开挖方法。本图以 2 大步 6 小步为例绘制.首先,完成 3 小步的开挖后,再向中心区域完成 1 大步开挖;然后,按此顺序完成下方的土方开挖,预留 300mm 土层;最后,人工清土至槽底。分层厚度根据现场实际条件和土钉墙的设计方案综合考虑确定。冬期...
