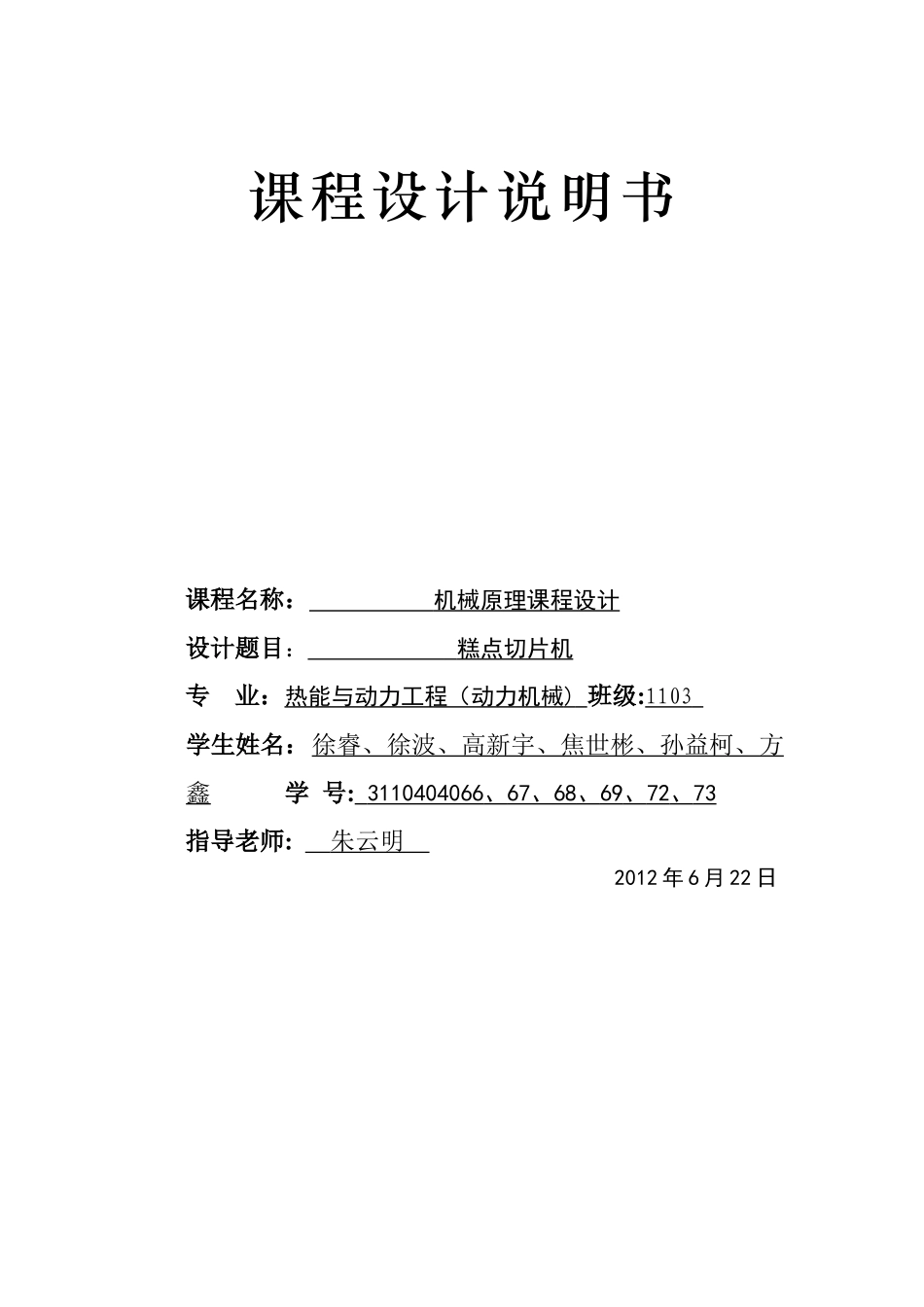

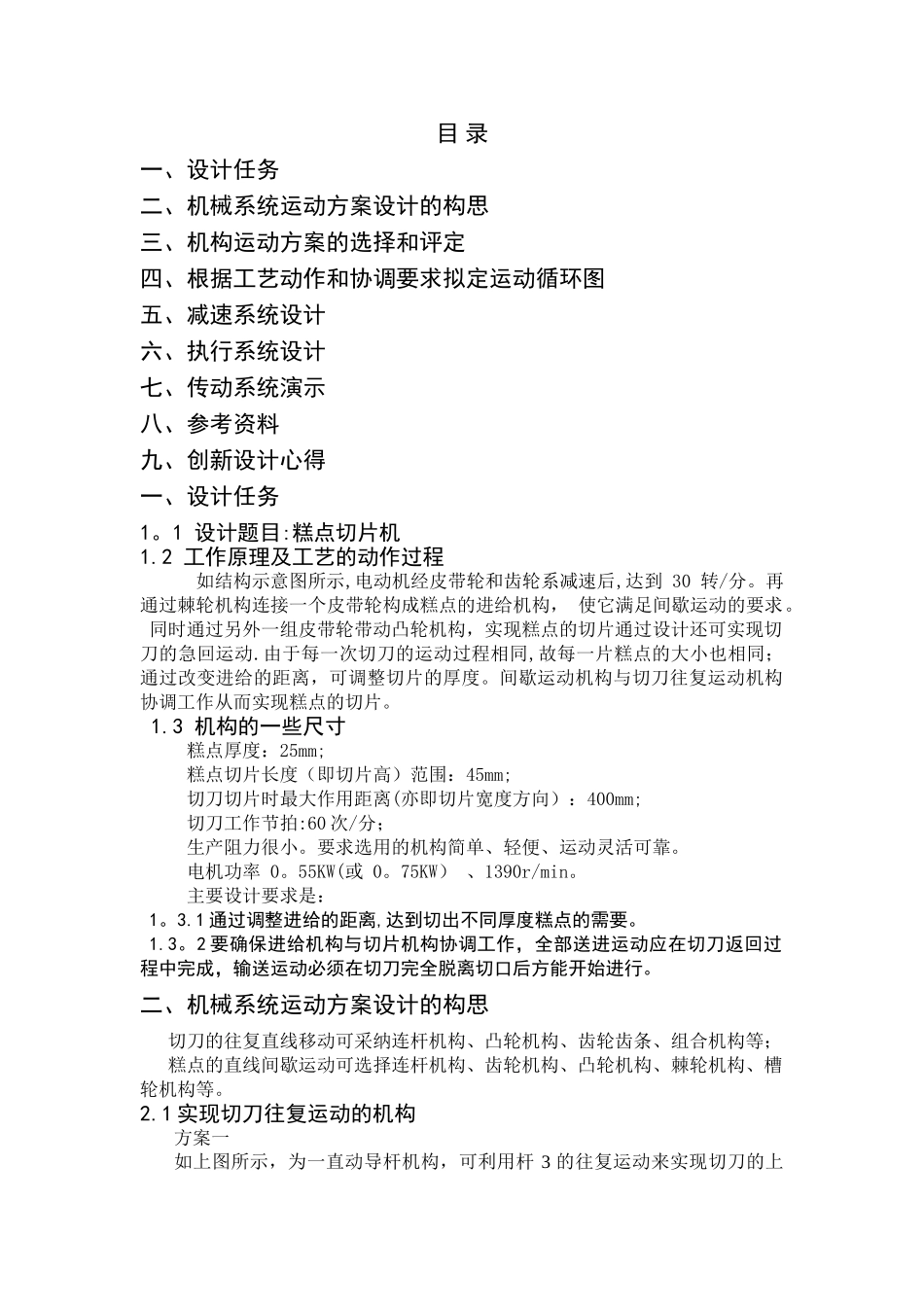

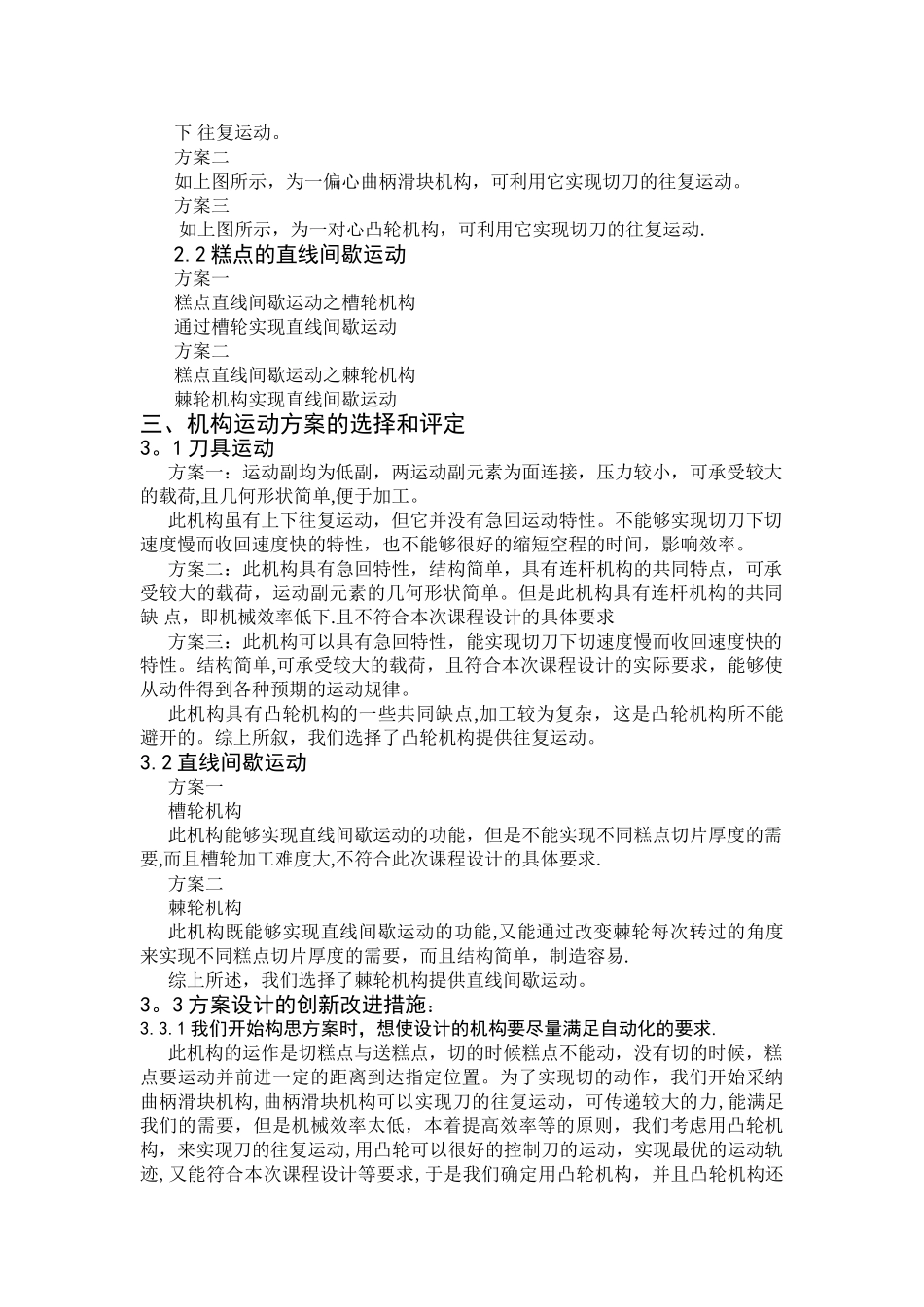

课程设计说明书 课程名称： 机械原理课程设计 设计题目： 糕点切片机 专 业：热能与动力工程（动力机械 ) 班级:1103 学生姓名：徐睿、徐波、高新宇、焦世彬、孙益柯、方鑫 学 号: 3110404066 、 67 、 68 、 69 、 72 、 73 指导老师: 朱云明 2012 年 6 月 22 日目 录一、设计任务二、机械系统运动方案设计的构思三、机构运动方案的选择和评定四、根据工艺动作和协调要求拟定运动循环图五、减速系统设计六、执行系统设计七、传动系统演示八、参考资料九、创新设计心得一、设计任务1。1 设计题目:糕点切片机 1.2 工作原理及工艺的动作过程 如结构示意图所示,电动机经皮带轮和齿轮系减速后,达到 30 转/分。再通过棘轮机构连接一个皮带轮构成糕点的进给机构， 使它满足间歇运动的要求。 同时通过另外一组皮带轮带动凸轮机构，实现糕点的切片通过设计还可实现切刀的急回运动.由于每一次切刀的运动过程相同,故每一片糕点的大小也相同；通过改变进给的距离，可调整切片的厚度。间歇运动机构与切刀往复运动机构协调工作从而实现糕点的切片。1.3 机构的一些尺寸 糕点厚度：25mm; 糕点切片长度（即切片高）范围：45mm; 切刀切片时最大作用距离(亦即切片宽度方向）：400mm; 切刀工作节拍:60 次/分； 生产阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 电机功率 0。55KW(或 0。75KW） 、1390r/min。 主要设计要求是： 1。3.1 通过调整进给的距离,达到切出不同厚度糕点的需要。 1.3。2 要确保进给机构与切片机构协调工作，全部送进运动应在切刀返回过程中完成，输送运动必须在切刀完全脱离切口后方能开始进行。二、机械系统运动方案设计的构思切刀的往复直线移动可采纳连杆机构、凸轮机构、齿轮齿条、组合机构等； 糕点的直线间歇运动可选择连杆机构、齿轮机构、凸轮机构、棘轮机构、槽轮机构等。2.1 实现切刀往复运动的机构方案一如上图所示，为一直动导杆机构，可利用杆 3 的往复运动来实现切刀的上下 往复运动。 方案二如上图所示，为一偏心曲柄滑块机构，可利用它实现切刀的往复运动。 方案三 如上图所示，为一对心凸轮机构，可利用它实现切刀的往复运动. 2.2 糕点的直线间歇运动方案一 糕点直线间歇运动之槽轮机构 通过槽轮实现直线间歇运动 方案二糕点直线间歇运动之棘轮机构棘轮机构实现直线间歇运动 三、机构运动方案的选择和评定3。1 刀具运动 方案一：运动副均为低副...
