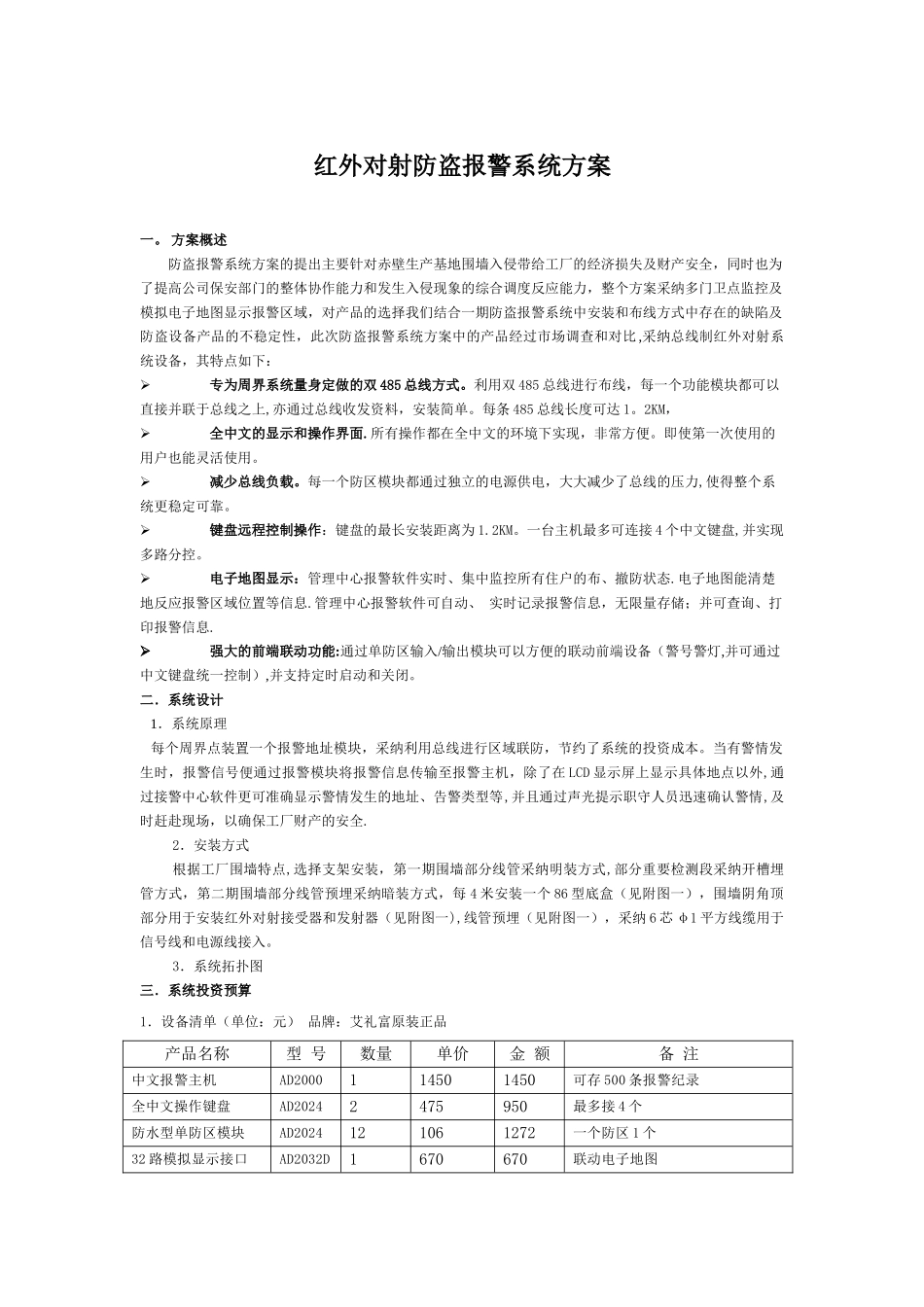

红外对射系统方案_第1页
1/6
红外对射系统方案_第2页
2/6

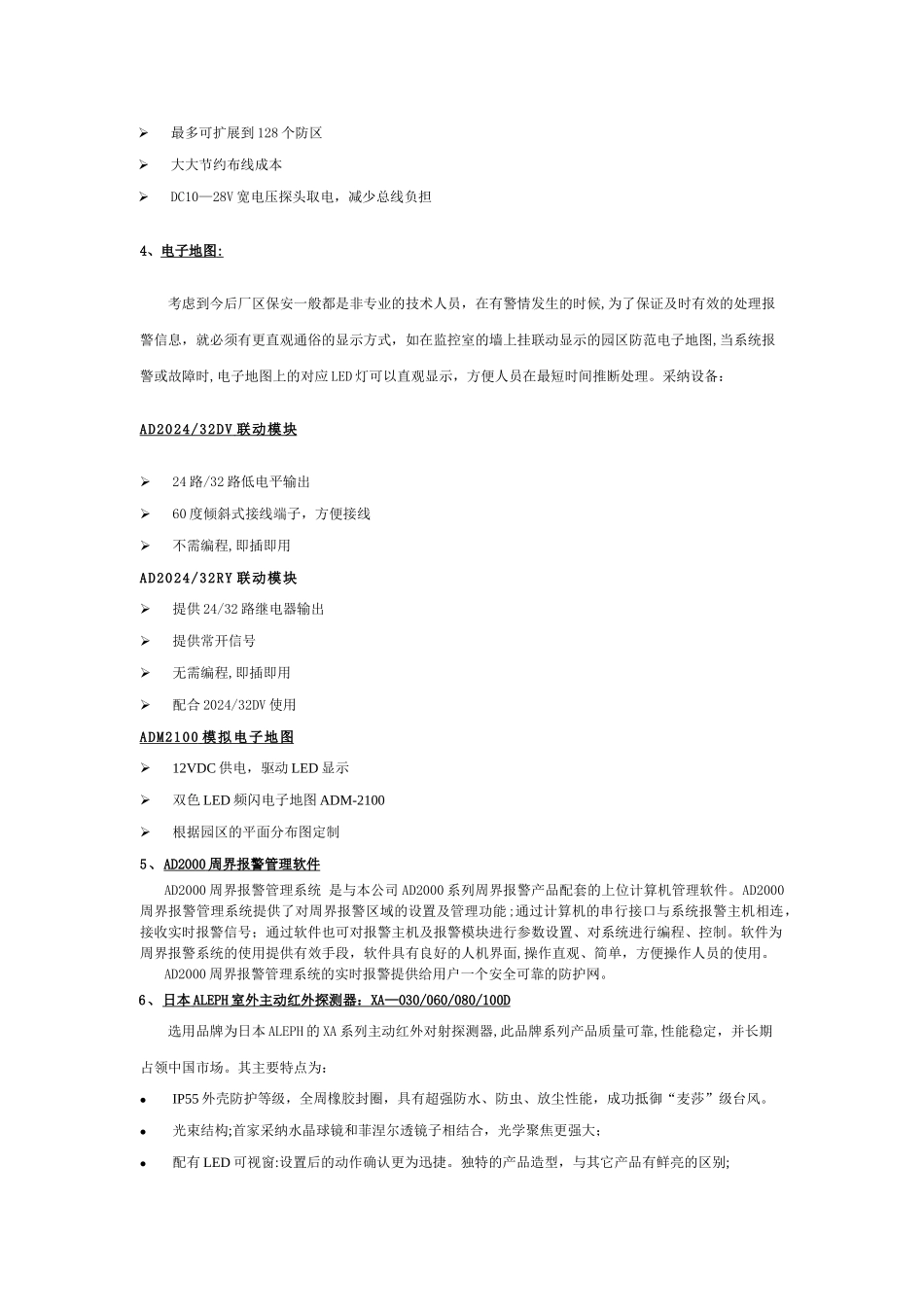

红外对射系统方案_第3页
3/6
红外对射防盗报警系统方案一。 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全,同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力,整个方案采纳多门卫点监控及模拟电子地图显示报警区域,对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性,此次防盗报警系统方案中的产品经过市场调查和对比 ,采纳总线制红外对射系统设备,其特点如下:专为周界系统量身定做的双 485 总线方式。利用双 485 总线进行布线,每一个功能模块都可以直接并联于总线之上,亦通过总线收发资料,安装简单。每条 485 总线长度可达 1。2KM,全中文的显示和操作界面.所有操作都在全中文的环境下实现,非常方便。即使第一次使用的用户也能灵活使用。减少总线负载。每一个防区模块都通过独立的电源供电,大大减少了总线的压力,使得整个系统更稳定可靠。键盘远程控制操作:键盘的最长安装距离为 1.2KM。一台主机最多可连接 4 个中文键盘,并实现多路分控。电子地图显示:管理中心报警软件实时、集中监控所有住户的布、撤防状态.电子地图能清楚地反应报警区域位置等信息.管理中心报警软件可自动、 实时记录报警信息,无限量存储;并可查询、打印报警信息.强大的前端联动功能:通过单防区输入/输出模块可以方便的联动前端设备(警号警灯,并可通过中文键盘统一控制),并支持定时启动和关闭。二.系统设计 1.系统原理 每个周界点装置一个报警地址模块,采纳利用总线进行区域联防,节约了系统的投资成本。当有警情发生时,报警信号便通过报警模块将报警信息传输至报警主机,除了在 LCD 显示屏上显示具体地点以外,通过接警中心软件更可准确显示警情发生的地址、告警类型等,并且通过声光提示职守人员迅速确认警情,及时赶赴现场,以确保工厂财产的安全.2.安装方式根据工厂围墙特点,选择支架安装,第一期围墙部分线管采纳明装方式,部分重要检测段采纳开槽埋管方式,第二期围墙部分线管预埋采纳暗装方式,每 4 米安装一个 86 型底盒(见附图一),围墙阴角顶部分用于安装红外对射接受器和发射器(见附图一),线管预埋(见附图一),采纳 6 芯 φ1 平方线缆用于信号线和电源线接入。3.系统拓扑图三.系统投资预算1.设备清单(单位:元) 品牌:艾礼富原装正品产品名称型 号数量单价金 额备 注中文报警主机AD2000114501450可存 500...
