红星帷幕灌浆施工方案-

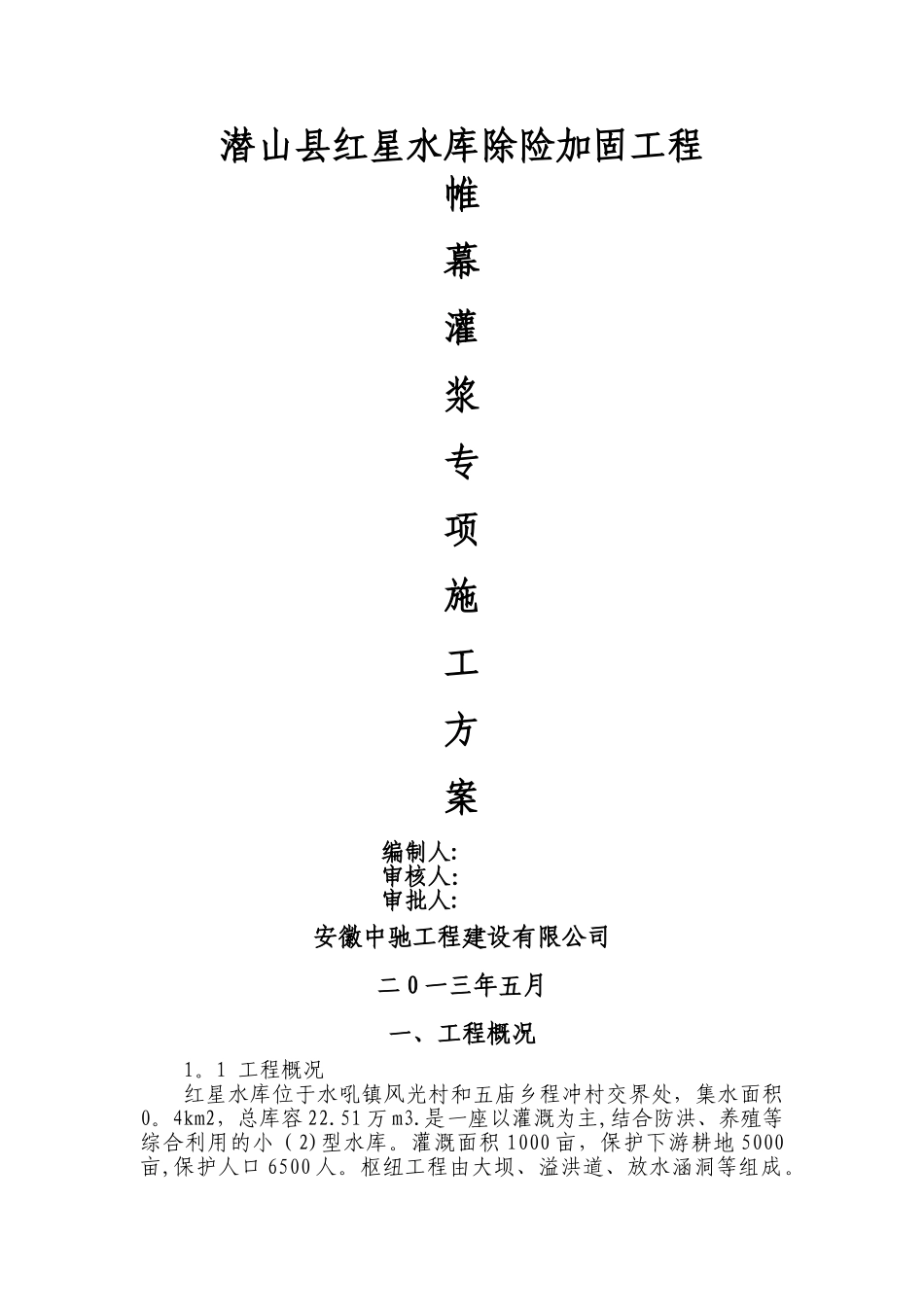

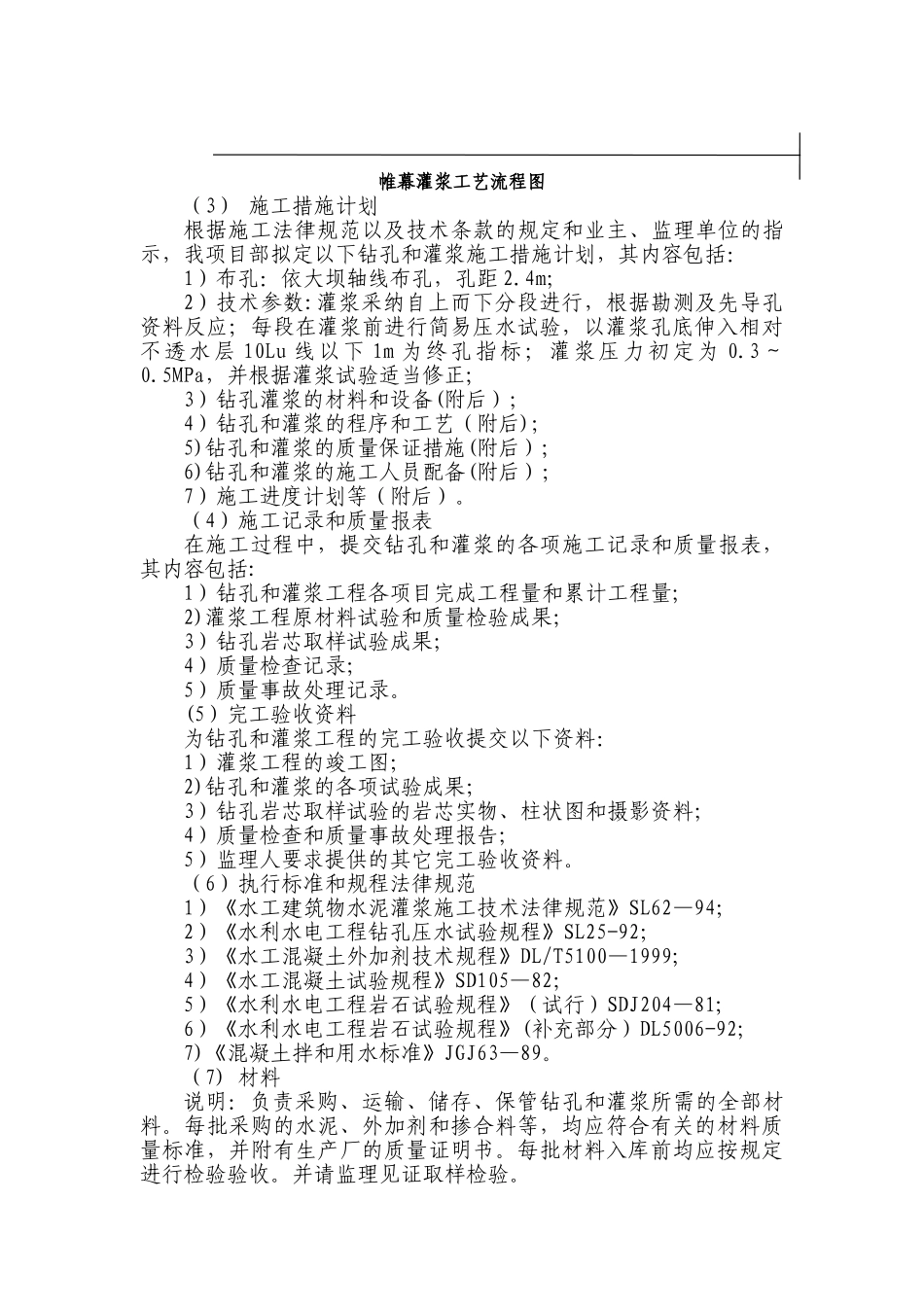

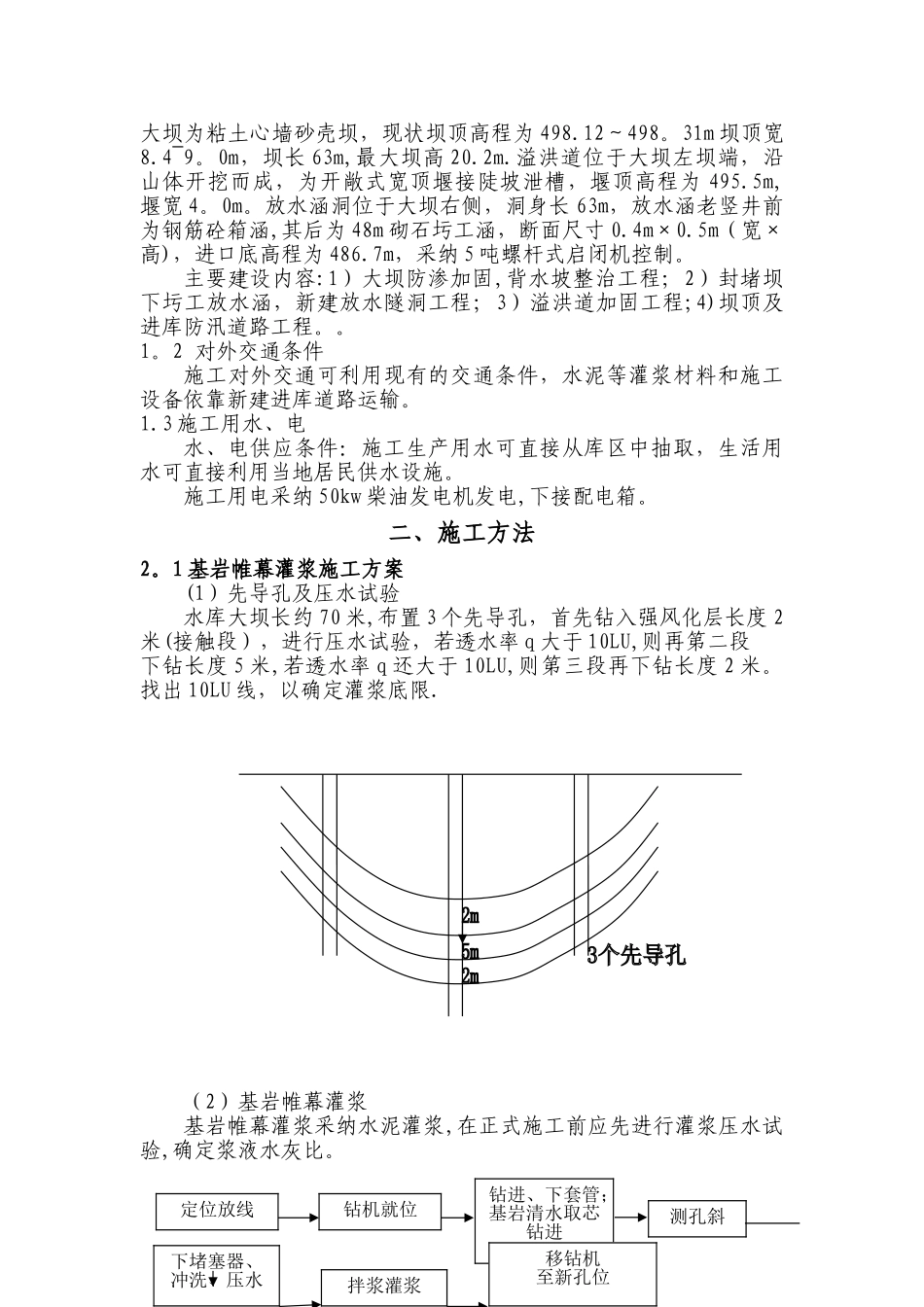

潜山县红星水库除险加固工程帷幕灌浆专项施工方案编制人:审核人：审批人:安徽中驰工程建设有限公司二 0 一三年五月一、工程概况1。1 工程概况红星水库位于水吼镇风光村和五庙乡程冲村交界处，集水面积0。4km2，总库容 22.51 万 m3.是一座以灌溉为主,结合防洪、养殖等综合利用的小（2)型水库。灌溉面积 1000 亩，保护下游耕地 5000亩,保护人口 6500 人。枢纽工程由大坝、溢洪道、放水涵洞等组成。大坝为粘土心墙砂壳坝，现状坝顶高程为 498.12～498。31m 坝顶宽8.4~9。0m，坝长 63m,最大坝高 20.2m.溢洪道位于大坝左坝端，沿山体开挖而成，为开敞式宽顶堰接陡坡泄槽，堰顶高程为 495.5m,堰宽 4。0m。放水涵洞位于大坝右侧，洞身长 63m，放水涵老竖井前为钢筋砼箱涵,其后为 48m 砌石圬工涵，断面尺寸 0.4m×0.5m（宽×高)，进口底高程为 486.7m，采纳 5 吨螺杆式启闭机控制。主要建设内容:1）大坝防渗加固,背水坡整治工程；2）封堵坝下圬工放水涵，新建放水隧洞工程; 3）溢洪道加固工程;4)坝顶及进库防汛道路工程。。1。2 对外交通条件施工对外交通可利用现有的交通条件，水泥等灌浆材料和施工设备依靠新建进库道路运输。1.3 施工用水、电水、电供应条件：施工生产用水可直接从库区中抽取，生活用水可直接利用当地居民供水设施。施工用电采纳 50kw 柴油发电机发电,下接配电箱。二、施工方法2。1 基岩帷幕灌浆施工方案(1）先导孔及压水试验水库大坝长约 70 米,布置 3 个先导孔，首先钻入强风化层长度 2米(接触段），进行压水试验，若透水率 q 大于 10LU,则再第二段下钻长度 5 米,若透水率 q 还大于 10LU,则第三段再下钻长度 2 米。找出 10LU 线，以确定灌浆底限.（2）基岩帷幕灌浆基岩帷幕灌浆采纳水泥灌浆,在正式施工前应先进行灌浆压水试验,确定浆液水灰比。定位放线钻机就位测孔斜钻进、下套管；基岩清水取芯钻进Φ76mm下堵塞器、冲洗、压水拌浆灌浆移钻机至新孔位帷幕灌浆工艺流程图（3） 施工措施计划根据施工法律规范以及技术条款的规定和业主、监理单位的指示，我项目部拟定以下钻孔和灌浆施工措施计划，其内容包括：1）布孔：依大坝轴线布孔，孔距 2.4m； 2）技术参数:灌浆采纳自上而下分段进行，根据勘测及先导孔资料反应；每段在灌浆前进行简易压水试验，以灌浆孔底伸入相对不透水层 10Lu 线以下 1m 为终孔指标；灌浆压力初定为 0.3～0.5MPa，并根据灌浆试验适当修正;3）钻孔灌浆的...
