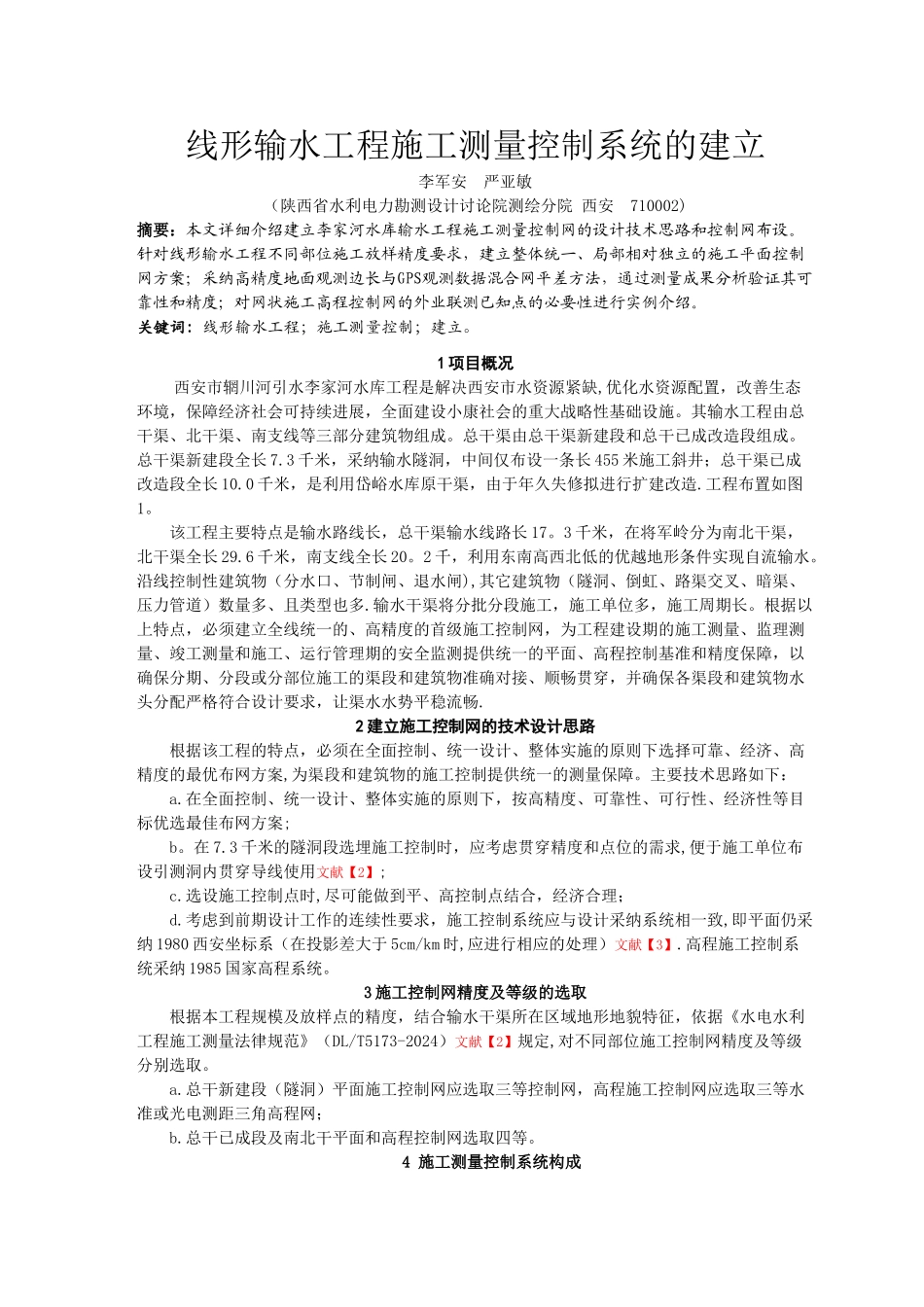

线形输水工程施工测量控制系统的建立李军安 严亚敏(陕西省水利电力勘测设计讨论院测绘分院 西安 710002)摘要:本文详细介绍建立李家河水库输水工程施工测量控制网的设计技术思路和控制网布设。针对线形输水工程不同部位施工放样精度要求,建立整体统一、局部相对独立的施工平面控制网方案;采纳高精度地面观测边长与GPS观测数据混合网平差方法,通过测量成果分析验证其可靠性和精度;对网状施工高程控制网的外业联测已知点的必要性进行实例介绍。 关键词:线形输水工程;施工测量控制;建立。1 项目概况西安市辋川河引水李家河水库工程是解决西安市水资源紧缺,优化水资源配置,改善生态环境,保障经济社会可持续进展,全面建设小康社会的重大战略性基础设施。其输水工程由总干渠、北干渠、南支线等三部分建筑物组成。总干渠由总干渠新建段和总干已成改造段组成。总干渠新建段全长 7.3 千米,采纳输水隧洞,中间仅布设一条长 455 米施工斜井;总干渠已成改造段全长 10.0 千米,是利用岱峪水库原干渠,由于年久失修拟进行扩建改造.工程布置如图1。该工程主要特点是输水路线长,总干渠输水线路长 17。3 千米,在将军岭分为南北干渠,北干渠全长 29.6 千米,南支线全长 20。2 千,利用东南高西北低的优越地形条件实现自流输水。沿线控制性建筑物(分水口、节制闸、退水闸),其它建筑物(隧洞、倒虹、路渠交叉、暗渠、压力管道)数量多、且类型也多.输水干渠将分批分段施工,施工单位多,施工周期长。根据以上特点,必须建立全线统一的、高精度的首级施工控制网,为工程建设期的施工测量、监理测量、竣工测量和施工、运行管理期的安全监测提供统一的平面、高程控制基准和精度保障,以确保分期、分段或分部位施工的渠段和建筑物准确对接、顺畅贯穿,并确保各渠段和建筑物水头分配严格符合设计要求,让渠水水势平稳流畅.2 建立施工控制网的技术设计思路根据该工程的特点,必须在全面控制、统一设计、整体实施的原则下选择可靠、经济、高精度的最优布网方案,为渠段和建筑物的施工控制提供统一的测量保障。主要技术思路如下:a.在全面控制、统一设计、整体实施的原则下,按高精度、可靠性、可行性、经济性等目标优选最佳布网方案;b。在 7.3 千米的隧洞段选埋施工控制时,应考虑贯穿精度和点位的需求,便于施工单位布设引测洞内贯穿导线使用文献【2】;c.选设施工控制点时,尽可能做到平、高控制点结合,经济合理;d.考虑到前期设计工作的连...
