线路复测作业指导书

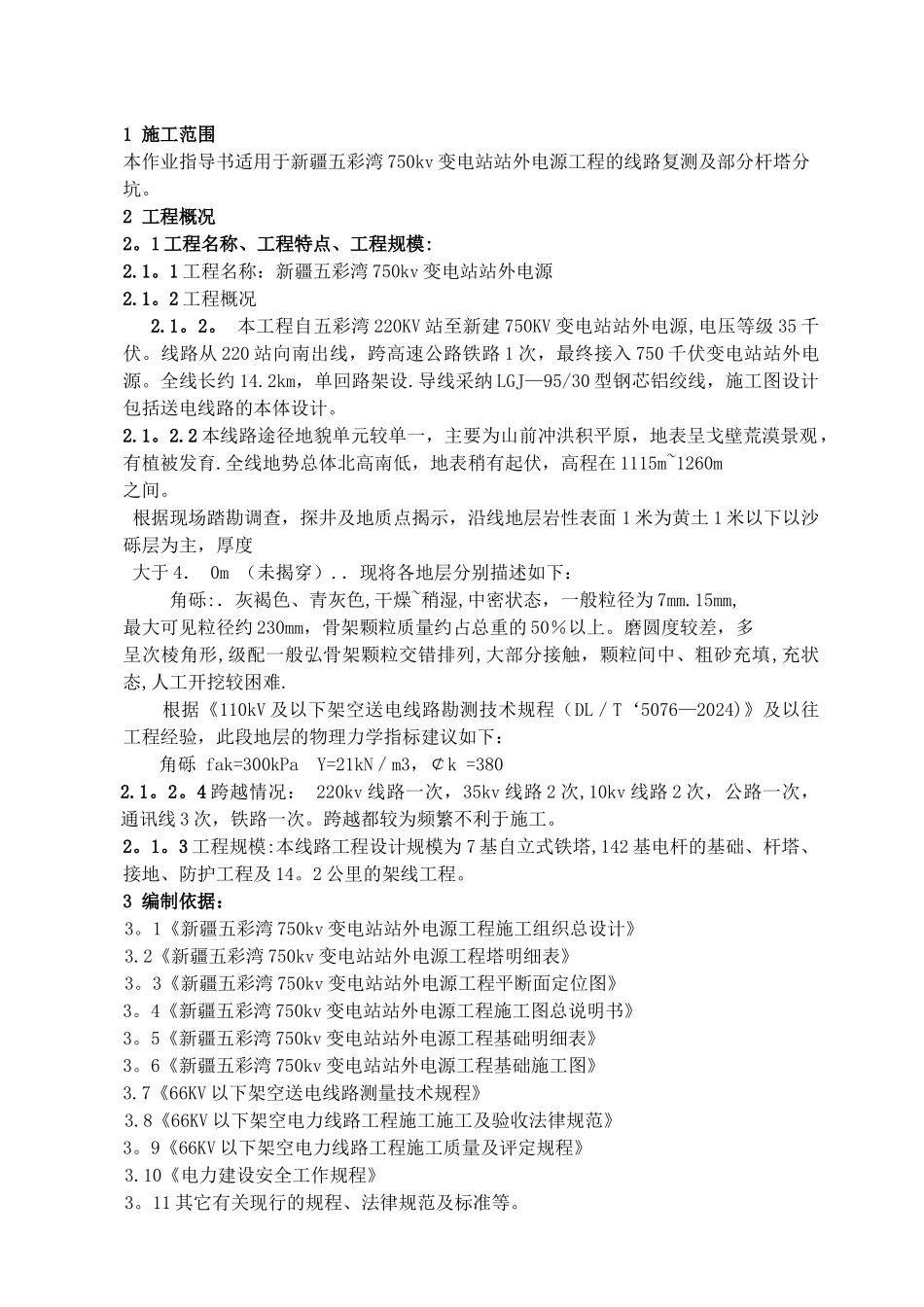

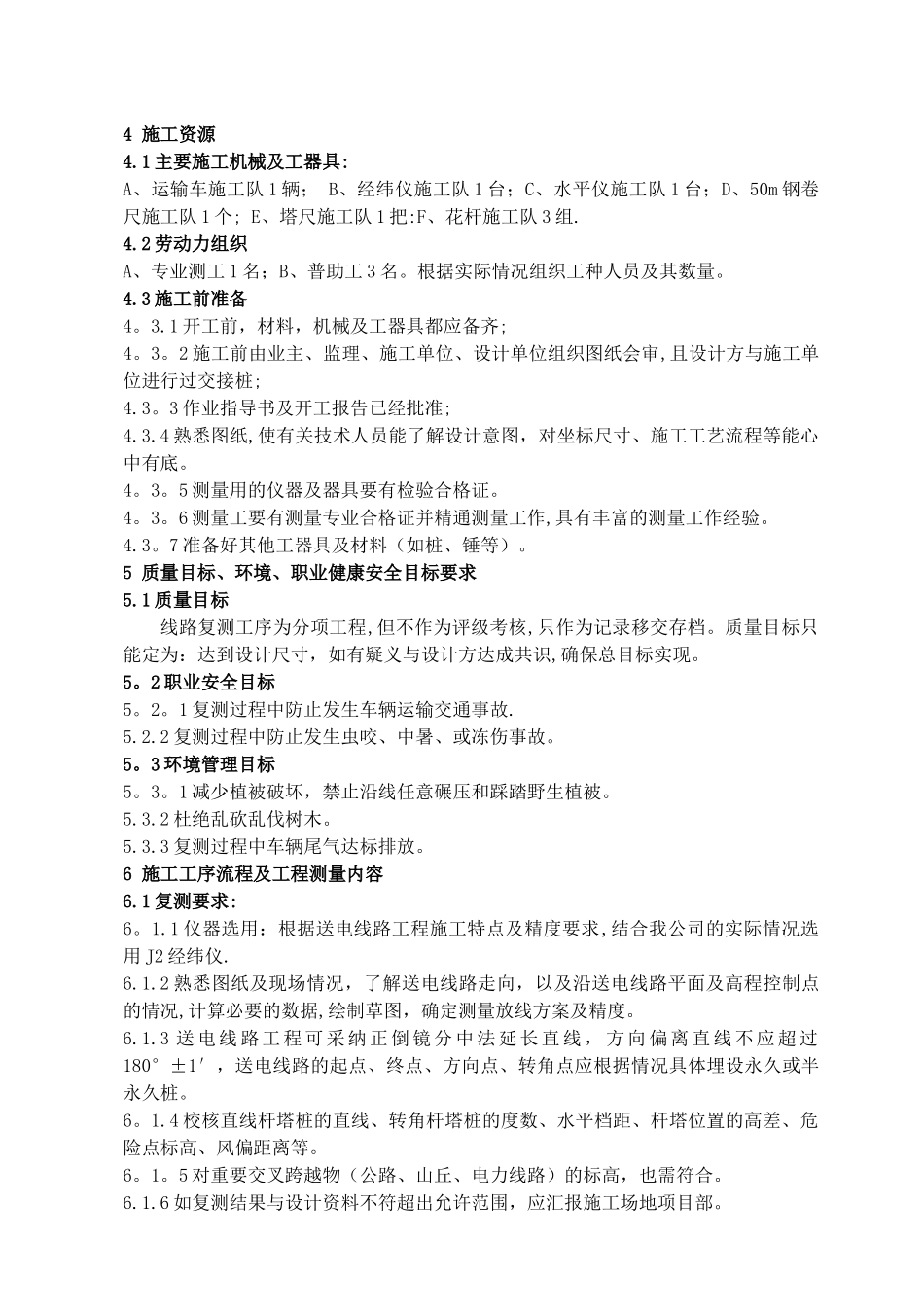

1 施工范围本作业指导书适用于新疆五彩湾 750kv 变电站站外电源工程的线路复测及部分杆塔分坑。2 工程概况2。1 工程名称、工程特点、工程规模:2.1。1 工程名称：新疆五彩湾 750kv 变电站站外电源2.1。2 工程概况2.1。2。 本工程自五彩湾 220KV 站至新建 750KV 变电站站外电源,电压等级 35 千伏。线路从 220 站向南出线，跨高速公路铁路 1 次，最终接入 750 千伏变电站站外电源。全线长约 14.2km，单回路架设.导线采纳 LGJ—95/30 型钢芯铝绞线，施工图设计包括送电线路的本体设计。2.1。2.2 本线路途径地貌单元较单一，主要为山前冲洪积平原，地表呈戈壁荒漠景观，有植被发育.全线地势总体北高南低，地表稍有起伏，高程在 1115m~1260m之间。 根据现场踏勘调查，探井及地质点揭示，沿线地层岩性表面 1 米为黄土 1 米以下以沙砾层为主，厚度 大于 4． 0m （未揭穿）.．现将各地层分别描述如下： 角砾:．灰褐色、青灰色,干燥~稍湿,中密状态，一般粒径为 7mm.15mm,最大可见粒径约 230mm，骨架颗粒质量约占总重的 50％以上。磨圆度较差，多呈次棱角形,级配一般弘骨架颗粒交错排列,大部分接触，颗粒间中、粗砂充填,充状态,人工开挖较困难. 根据《110kV 及以下架空送电线路勘测技术规程（DL／T‘5076—2024)》及以往工程经验，此段地层的物理力学指标建议如下： 角砾 fak=300kPa Y=21kN／m3，￠k =3802.1。2。4 跨越情况： 220kv 线路一次，35kv 线路 2 次,10kv 线路 2 次，公路一次，通讯线 3 次，铁路一次。跨越都较为频繁不利于施工。2。1。3 工程规模:本线路工程设计规模为 7 基自立式铁塔,142 基电杆的基础、杆塔、接地、防护工程及 14。2 公里的架线工程。3 编制依据：3。1《新疆五彩湾 750kv 变电站站外电源工程施工组织总设计》3.2《新疆五彩湾 750kv 变电站站外电源工程塔明细表》3。3《新疆五彩湾 750kv 变电站站外电源工程平断面定位图》3。4《新疆五彩湾 750kv 变电站站外电源工程施工图总说明书》3。5《新疆五彩湾 750kv 变电站站外电源工程基础明细表》3。6《新疆五彩湾 750kv 变电站站外电源工程基础施工图》 3.7《66KV 以下架空送电线路测量技术规程》 3.8《66KV 以下架空电力线路工程施工施工及验收法律规范》 3。9《66KV 以下架空电力线路工程施工质量及评定规程》 3.10《电力建设安全工作规程》 3。11 其它有关现行的规程、法律规范及标准等。4...
