细格栅施工方案

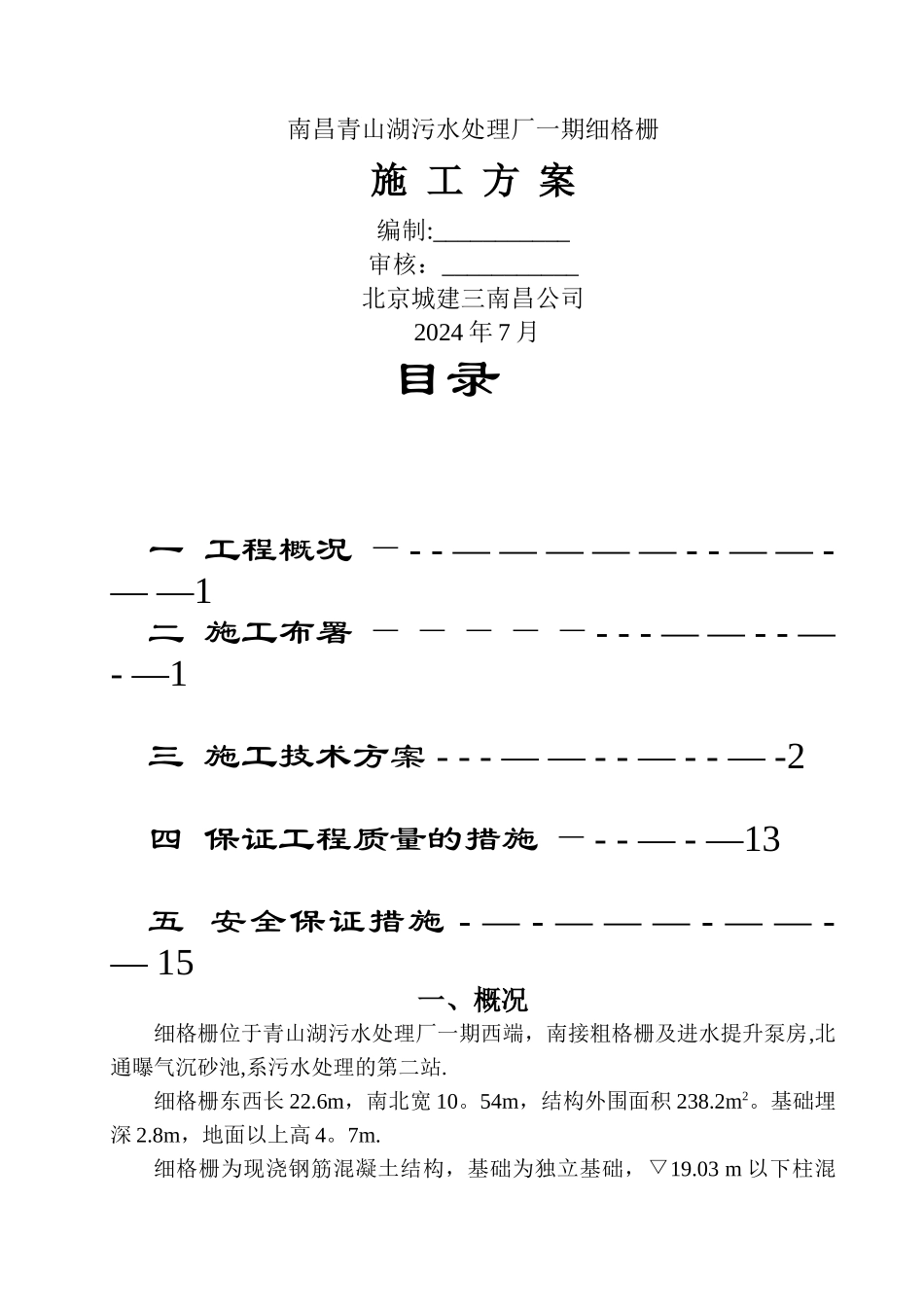

细格栅施工方案_第1页
1/20

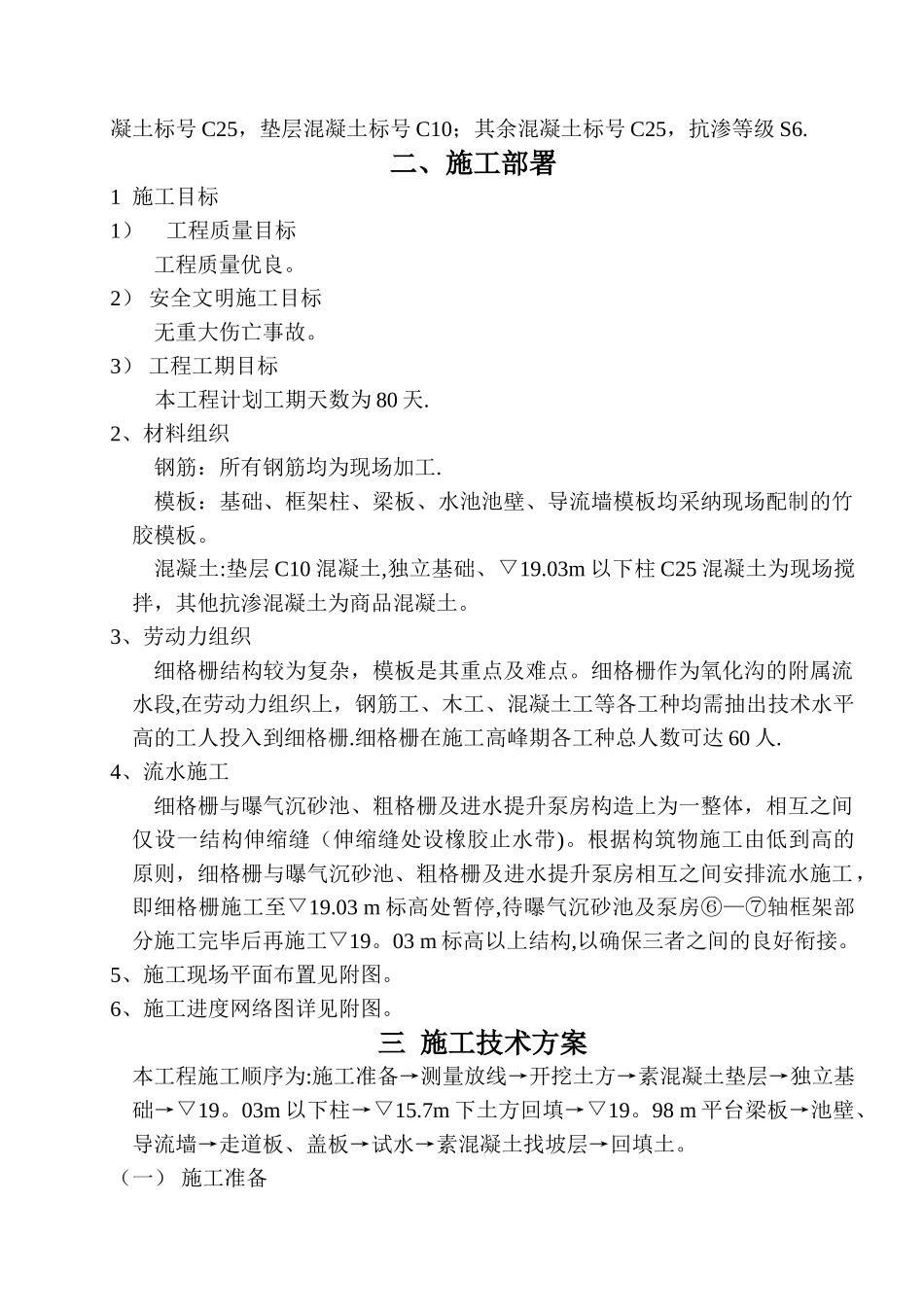

细格栅施工方案_第2页
2/20

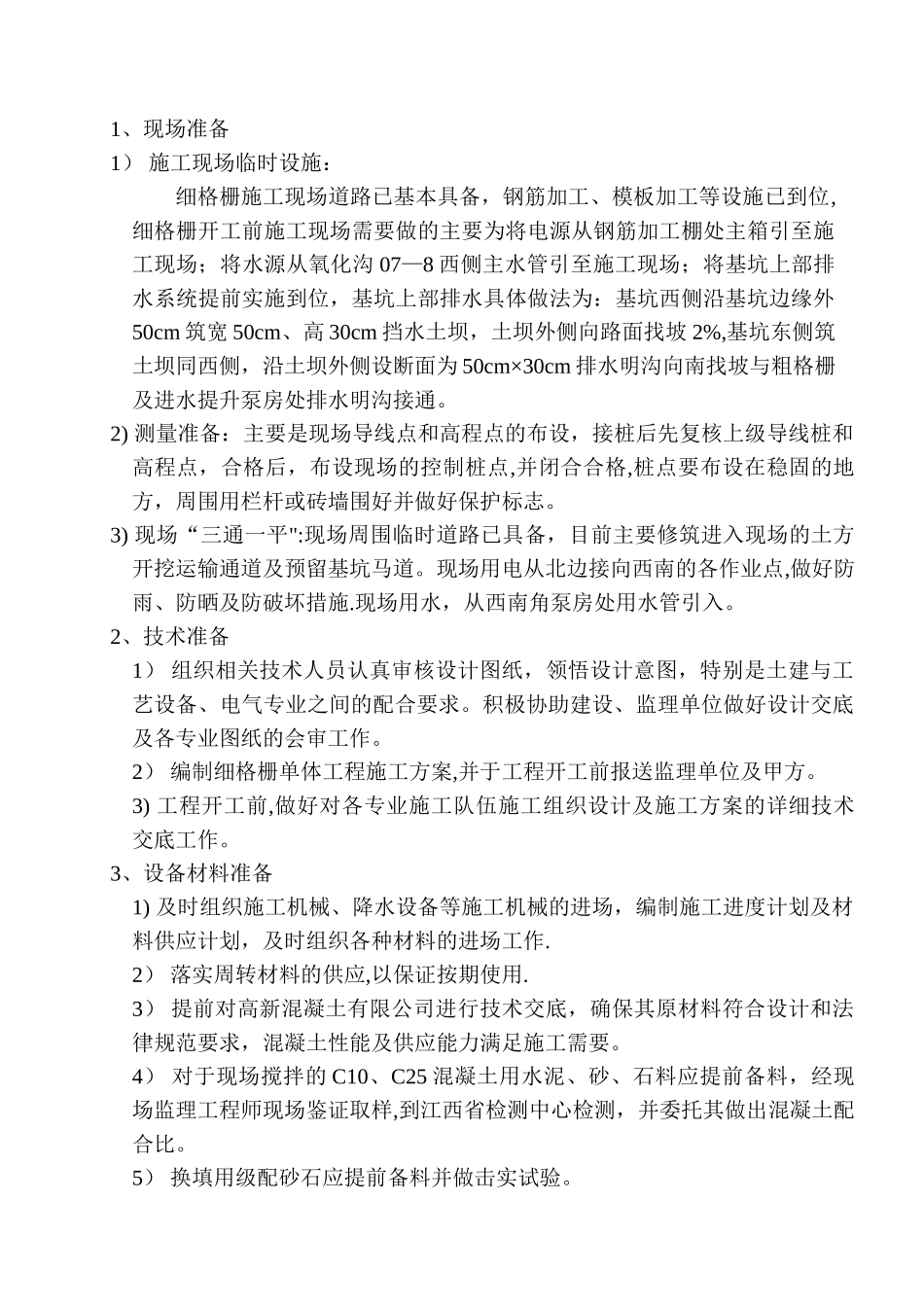

细格栅施工方案_第3页
3/20
南昌青山湖污水处理厂一期细格栅施 工 方 案编制:___________审核:___________北京城建三南昌公司2024 年 7 月目录 一 工程概况 — - - — — — — — - - — — - — —1 二 施工布署 — — — — — - - - — — - - — - —1 三 施工技术方案 - - - — — - - — - - — -2 四 保证工程质量的措施 — - - — - —13 五 安全保证措施 - — - — — — - — — - — 15 一、概况细格栅位于青山湖污水处理厂一期西端,南接粗格栅及进水提升泵房,北通曝气沉砂池,系污水处理的第二站.细格栅东西长 22.6m,南北宽 10。54m,结构外围面积 238.2m2。基础埋深 2.8m,地面以上高 4。7m.细格栅为现浇钢筋混凝土结构,基础为独立基础,▽19.03 m 以下柱混凝土标号 C25,垫层混凝土标号 C10;其余混凝土标号 C25,抗渗等级 S6.二、施工部署1 施工目标1)工程质量目标工程质量优良。2) 安全文明施工目标无重大伤亡事故。3) 工程工期目标本工程计划工期天数为 80 天.2、材料组织钢筋:所有钢筋均为现场加工.模板:基础、框架柱、梁板、水池池壁、导流墙模板均采纳现场配制的竹胶模板。混凝土:垫层 C10 混凝土,独立基础、▽19.03m 以下柱 C25 混凝土为现场搅拌,其他抗渗混凝土为商品混凝土。3、劳动力组织细格栅结构较为复杂,模板是其重点及难点。细格栅作为氧化沟的附属流水段,在劳动力组织上,钢筋工、木工、混凝土工等各工种均需抽出技术水平高的工人投入到细格栅.细格栅在施工高峰期各工种总人数可达 60 人.4、流水施工细格栅与曝气沉砂池、粗格栅及进水提升泵房构造上为一整体,相互之间仅设一结构伸缩缝(伸缩缝处设橡胶止水带)。根据构筑物施工由低到高的原则,细格栅与曝气沉砂池、粗格栅及进水提升泵房相互之间安排流水施工,即细格栅施工至▽19.03 m 标高处暂停,待曝气沉砂池及泵房⑥—⑦轴框架部分施工完毕后再施工▽19。03 m 标高以上结构,以确保三者之间的良好衔接。5、施工现场平面布置见附图。6、施工进度网络图详见附图。三 施工技术方案 本工程施工顺序为:施工准备→测量放线→开挖土方→素混凝土垫层→独立基础→▽19。03m 以下柱→▽15.7m 下土方回填→▽19。98 m 平台梁板→池壁、导流墙→走道板、盖板→试水→素混凝土找坡层→回填土。(一) 施工准备1、现场准备1) 施工现场临时设施:细格栅施工现场道路已基本...
