结构转换层施工方案

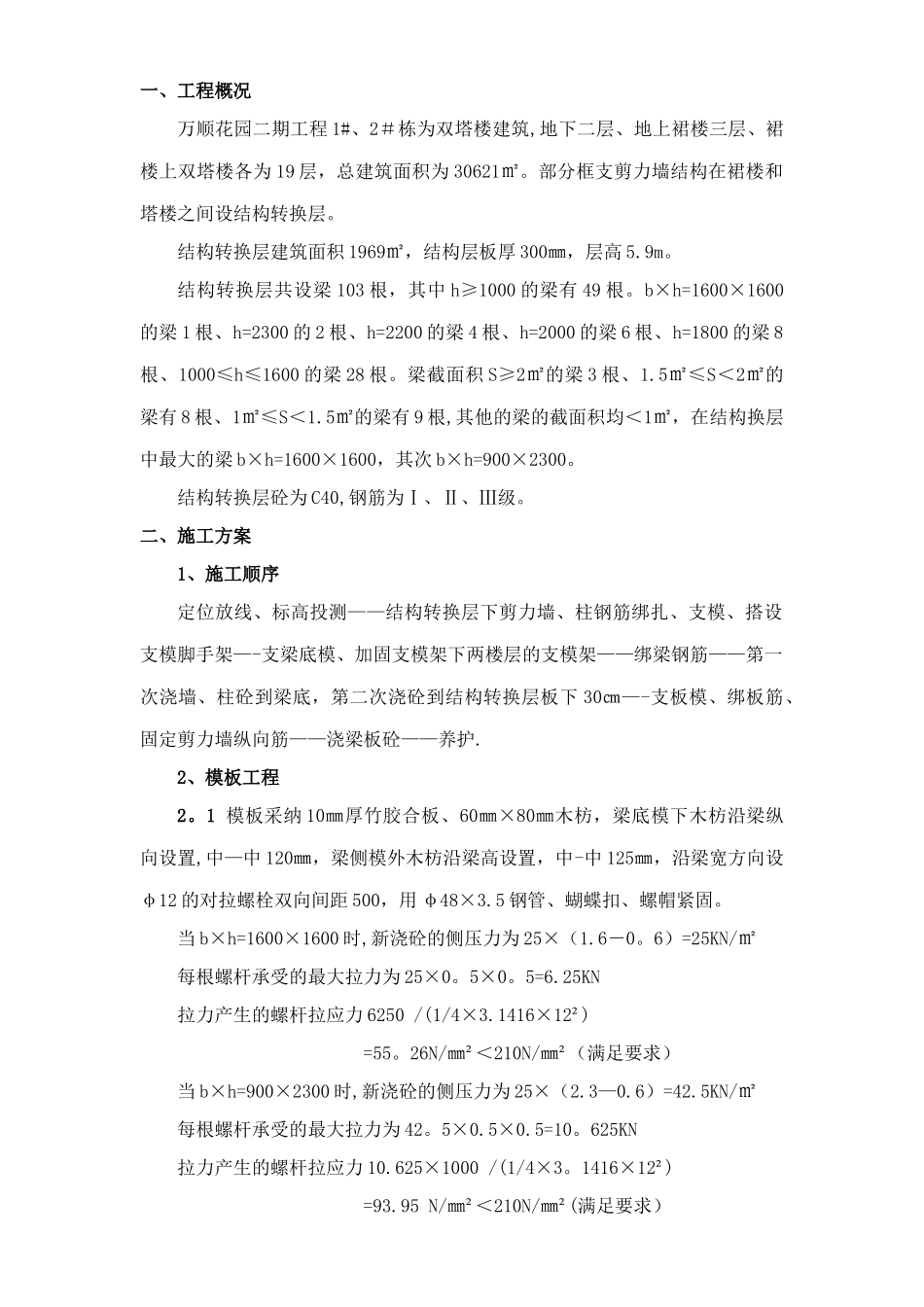

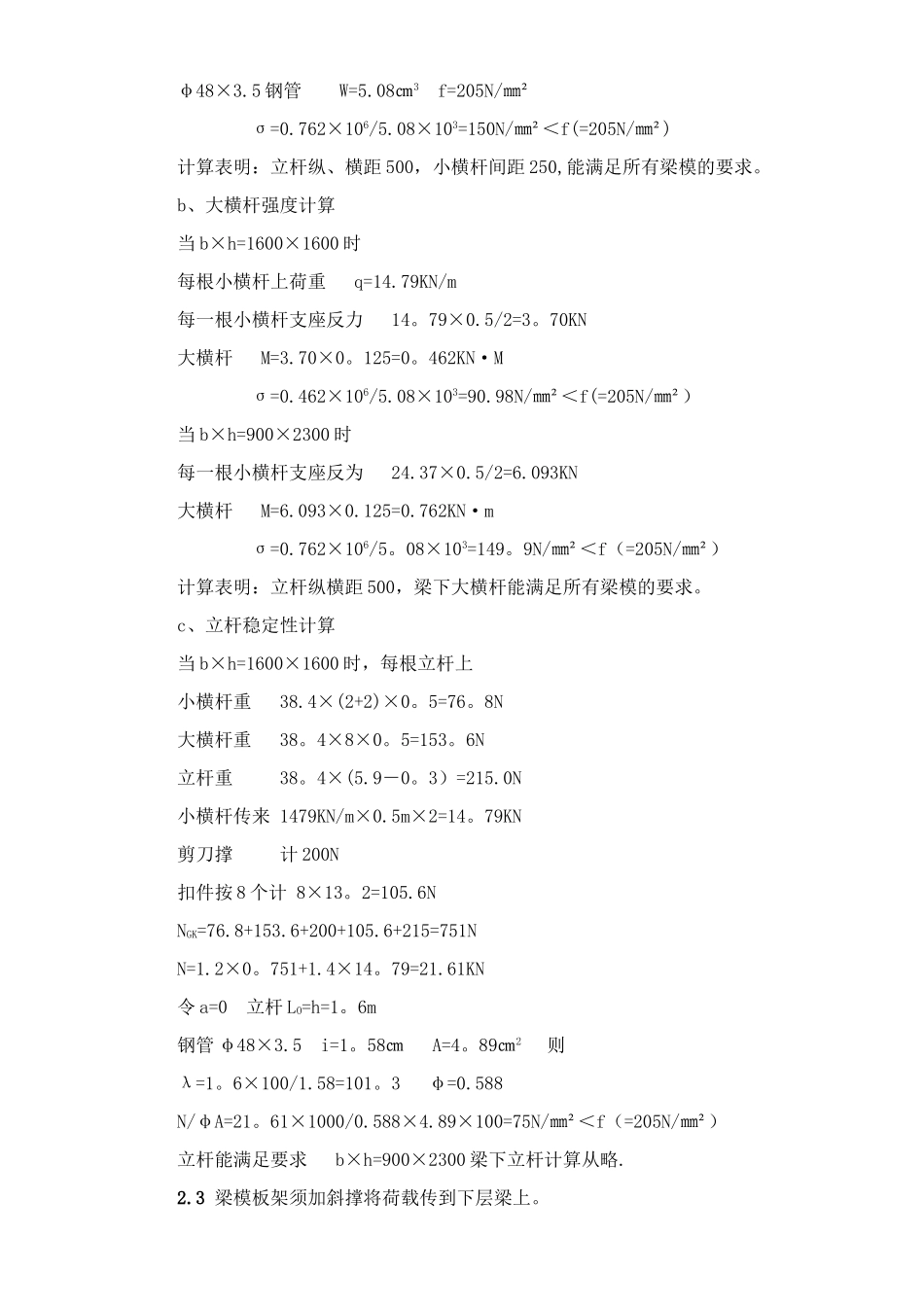

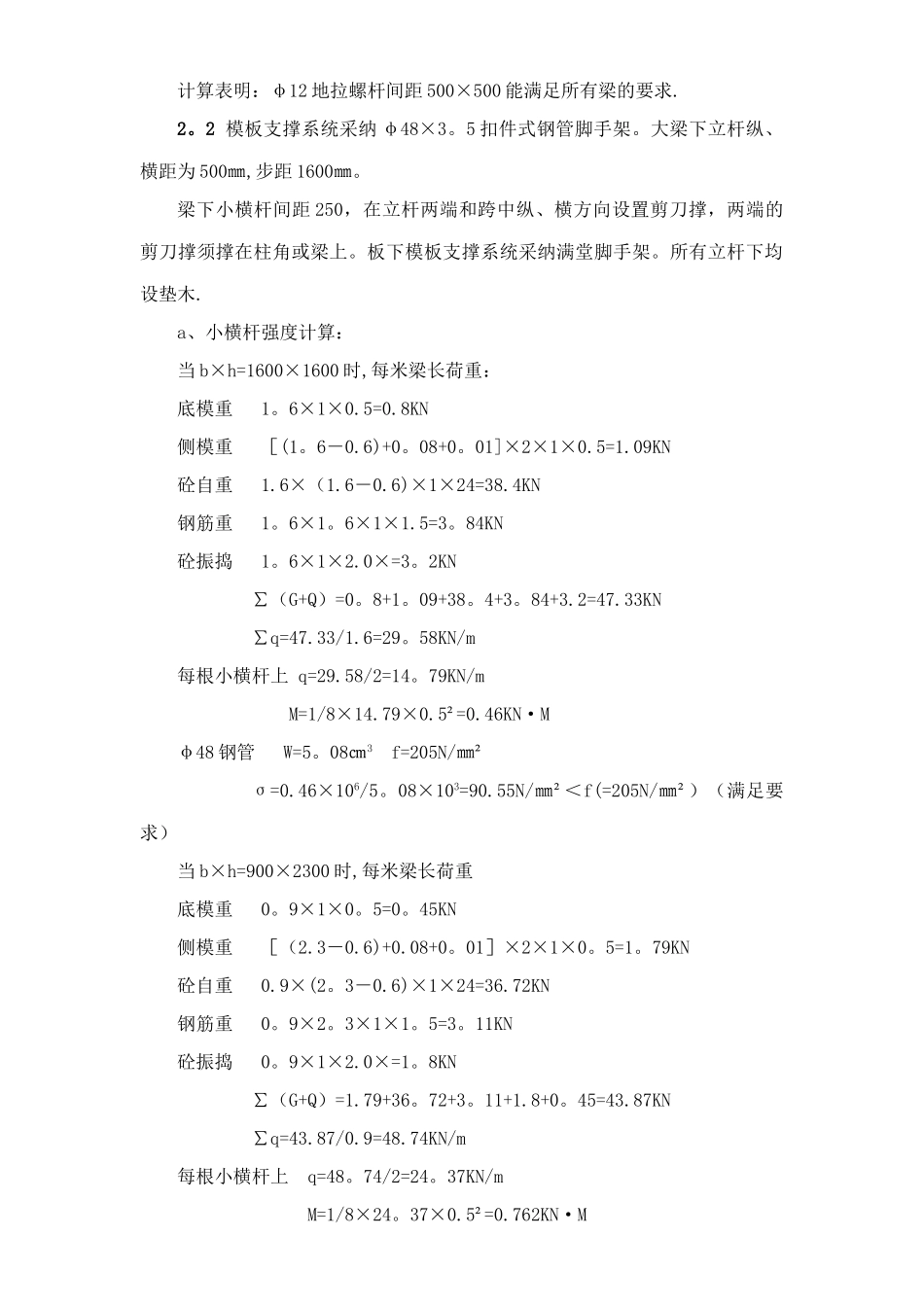

一、工程概况万顺花园二期工程 1#、2＃栋为双塔楼建筑,地下二层、地上裙楼三层、裙楼上双塔楼各为 19 层，总建筑面积为 30621㎡。部分框支剪力墙结构在裙楼和塔楼之间设结构转换层。结构转换层建筑面积 1969㎡，结构层板厚 300㎜，层高 5.9m。结构转换层共设梁 103 根，其中 h≥1000 的梁有 49 根。b×h=1600×1600的梁 1 根、h=2300 的 2 根、h=2200 的梁 4 根、h=2000 的梁 6 根、h=1800 的梁 8根、1000≤h≤1600 的梁 28 根。梁截面积 S≥2㎡的梁 3 根、1.5㎡≤S＜2㎡的梁有 8 根、1㎡≤S＜1.5㎡的梁有 9 根,其他的梁的截面积均＜1㎡，在结构换层中最大的梁 b×h=1600×1600，其次 b×h=900×2300。结构转换层砼为 C40,钢筋为Ⅰ、Ⅱ、Ⅲ级。二、施工方案1、施工顺序定位放线、标高投测——结构转换层下剪力墙、柱钢筋绑扎、支模、搭设支模脚手架—-支梁底模、加固支模架下两楼层的支模架——绑梁钢筋——第一次浇墙、柱砼到梁底，第二次浇砼到结构转换层板下 30㎝—-支板模、绑板筋、固定剪力墙纵向筋——浇梁板砼——养护.2、模板工程2。1 模板采纳 10㎜厚竹胶合板、60㎜×80㎜木枋，梁底模下木枋沿梁纵向设置,中—中 120㎜，梁侧模外木枋沿梁高设置，中-中 125㎜，沿梁宽方向设φ12 的对拉螺栓双向间距 500，用 φ48×3.5 钢管、蝴蝶扣、螺帽紧固。当 b×h=1600×1600 时,新浇砼的侧压力为 25×（1.6－0。6）=25KN/㎡每根螺杆承受的最大拉力为 25×0。5×0。5=6.25KN拉力产生的螺杆拉应力 6250 /(1/4×3.1416×12²)=55。26N/㎜²＜210N/㎜²（满足要求）当 b×h=900×2300 时,新浇砼的侧压力为 25×（2.3—0.6）=42.5KN/㎡每根螺杆承受的最大拉力为 42。5×0.5×0.5=10。625KN拉力产生的螺杆拉应力 10.625×1000 /(1/4×3。1416×12²)=93.95 N/㎜²＜210N/㎜²(满足要求）计算表明：φ12 地拉螺杆间距 500×500 能满足所有梁的要求.2。2 模板支撑系统采纳 φ48×3。5 扣件式钢管脚手架。大梁下立杆纵、横距为 500㎜,步距 1600㎜。梁下小横杆间距 250，在立杆两端和跨中纵、横方向设置剪刀撑，两端的剪刀撑须撑在柱角或梁上。板下模板支撑系统采纳满堂脚手架。所有立杆下均设垫木.a、小横杆强度计算：当 b×h=1600×1600 时,每米梁长荷重：底模重 1。6×1×0.5=0.8KN侧模重 ［(1。6－0.6)+0。08+0。01]×2×1×0.5=1.09KN砼自重 1.6×（1.6－0.6)×1×24=38.4KN...
