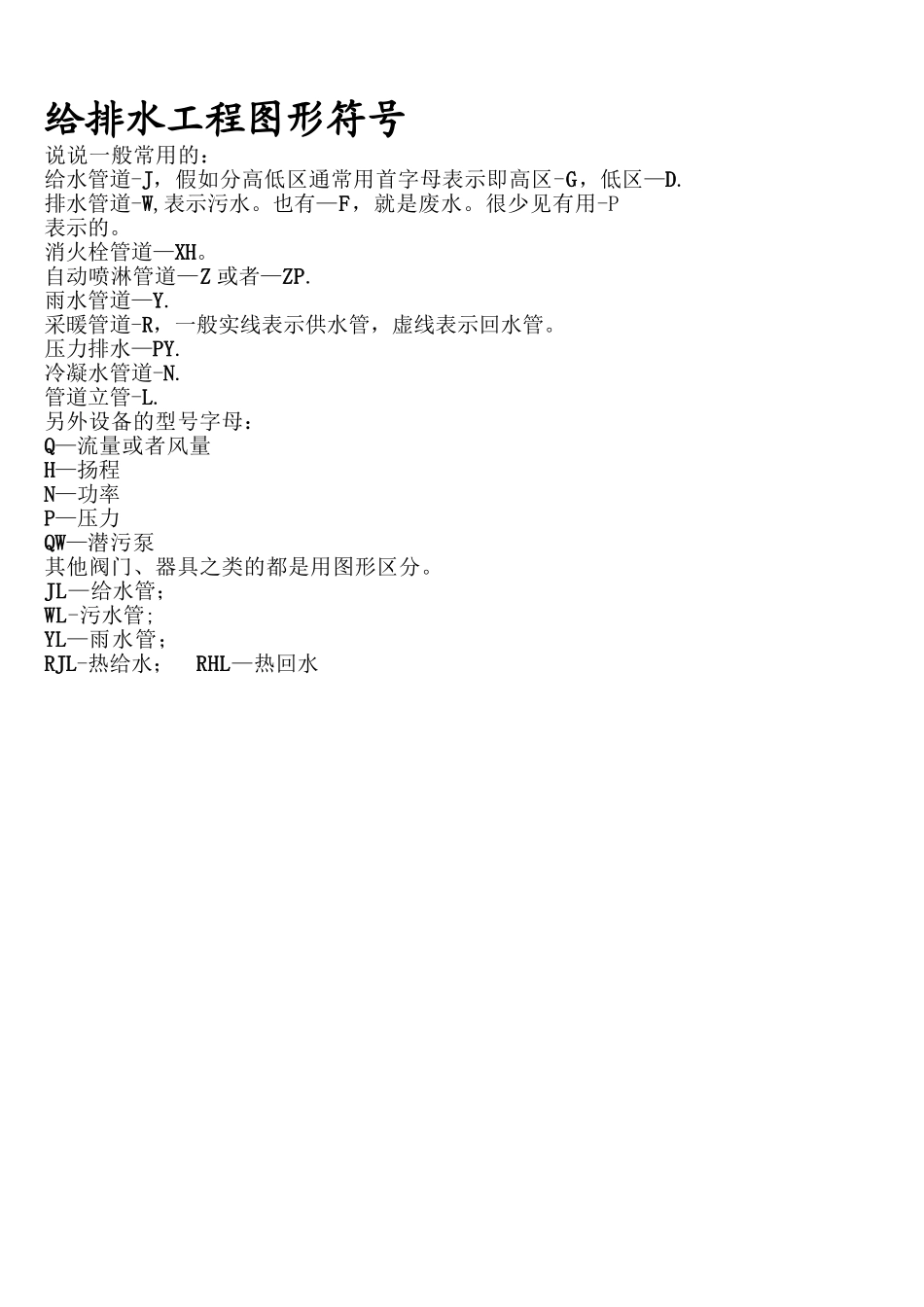

给排水工程图例符号

给排水工程图形符号说说一般常用的：给水管道-J，假如分高低区通常用首字母表示即高区-G，低区—D.排水管道-W,表示污水。也有—F，就是废水。很少见有用-P表示的。消火栓管道—XH。自动喷淋管道—Z 或者—ZP.雨水管道—Y.采暖管道-R，一般实线表示供水管，虚线表示回水管。压力排水—PY.冷凝水管道-N.管道立管-L.另外设备的型号字母：Q—流量或者风量H—扬程N—功率P—压力QW—潜污泵其他阀门、器具之类的都是用图形区分。JL—给水管；WL-污水管;YL—雨水管；RJL-热给水； RHL—热回水
