给水管道过河施工方案

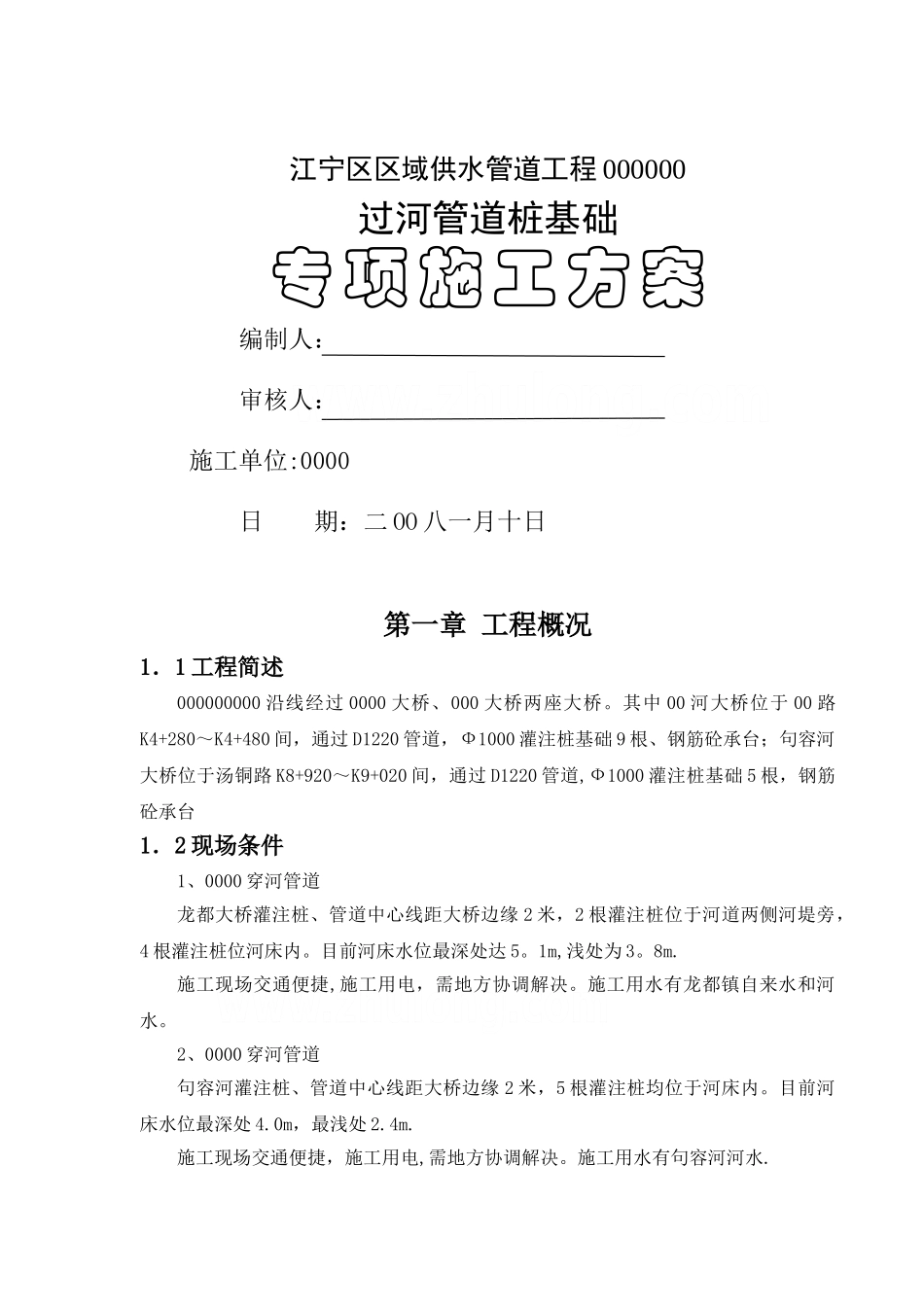

江宁区区域供水管道工程 000000过河管道桩基础专项施工方案 编制人： 审核人： 施工单位:0000 日 期：二 OO 八一月十日第一章 工程概况1．1 工程简述000000000 沿线经过 0000 大桥、000 大桥两座大桥。其中 00 河大桥位于 00 路K4+280～K4+480 间，通过 D1220 管道，Ф1000 灌注桩基础 9 根、钢筋砼承台；句容河大桥位于汤铜路 K8+920～K9+020 间，通过 D1220 管道,Ф1000 灌注桩基础 5 根，钢筋砼承台1．2 现场条件 1、0000 穿河管道龙都大桥灌注桩、管道中心线距大桥边缘 2 米，2 根灌注桩位于河道两侧河堤旁，4 根灌注桩位河床内。目前河床水位最深处达 5。1m,浅处为 3。8m.施工现场交通便捷,施工用电，需地方协调解决。施工用水有龙都镇自来水和河水。2、0000 穿河管道句容河灌注桩、管道中心线距大桥边缘 2 米，5 根灌注桩均位于河床内。目前河床水位最深处 4.0m，最浅处 2.4m.施工现场交通便捷，施工用电,需地方协调解决。施工用水有句容河河水.1．3 工程水文、地质条件 1、工程水文条件目前正值雨季，河道内水位随降水情况而变化频繁，水位差约 3m 左右。且河道内排洪水小，对施工影响较小。2024 年 12 月 25 日经现场实测，0000 桥河道内平均水深为 3。5m，0000 内平均水深为 3。2m.2、地质条件①-1 层素填土，灰黄色，松散~可塑状态,回填时间 1~8 年，未完全固结，河内缺失，最大厚度 5.00m.①—2 层淤泥，深灰色，灰黑色,流塑，富含有机质，有臭味，具触变性,厚度0.50~1.9m。②-1 层粉质粘土，灰黄色，可塑状态，中压缩性，干强度中等,韧性中等,无摇振反应，最大厚度 4。00m。②-2 层淤泥质粉粘土，灰色,流塑状态，夹砂粒，高压缩性，干强度低，韧性低,偶见弱摇振反应，厚度 12.0~23.20m，层顶标高 1.3～4。7m。③-1 层粉质粘土，灰黄色，可塑状态,中压缩性，干强度中等,韧性中等，切面光滑有光泽,无摇振反应，厚度 0。7～12.9m,层顶标高-18.5～8.05m。③-2 层粉质粘土，褐黄色，灰黄色,硬塑,局部夹可塑状态土，底部夹状残积土，中低压缩性，干强度中等，韧性中等，切面具光泽，无摇振反应,厚度 2.8～17.2m，层顶标高-18。5～4。05m。⑤-1 层强风化砂岩，砖红色，紫红色，岩体风化强烈，少见裂隙,岩芯呈短柱状，敲击易碎,浸水易软化，其风化程度自上而下逐渐减弱，属极软岩,岩体基本质量等级Ⅴ级,厚度 1.5～5。9m,层顶标高—22.1～5.34m。⑤—2 层中风化砂...
