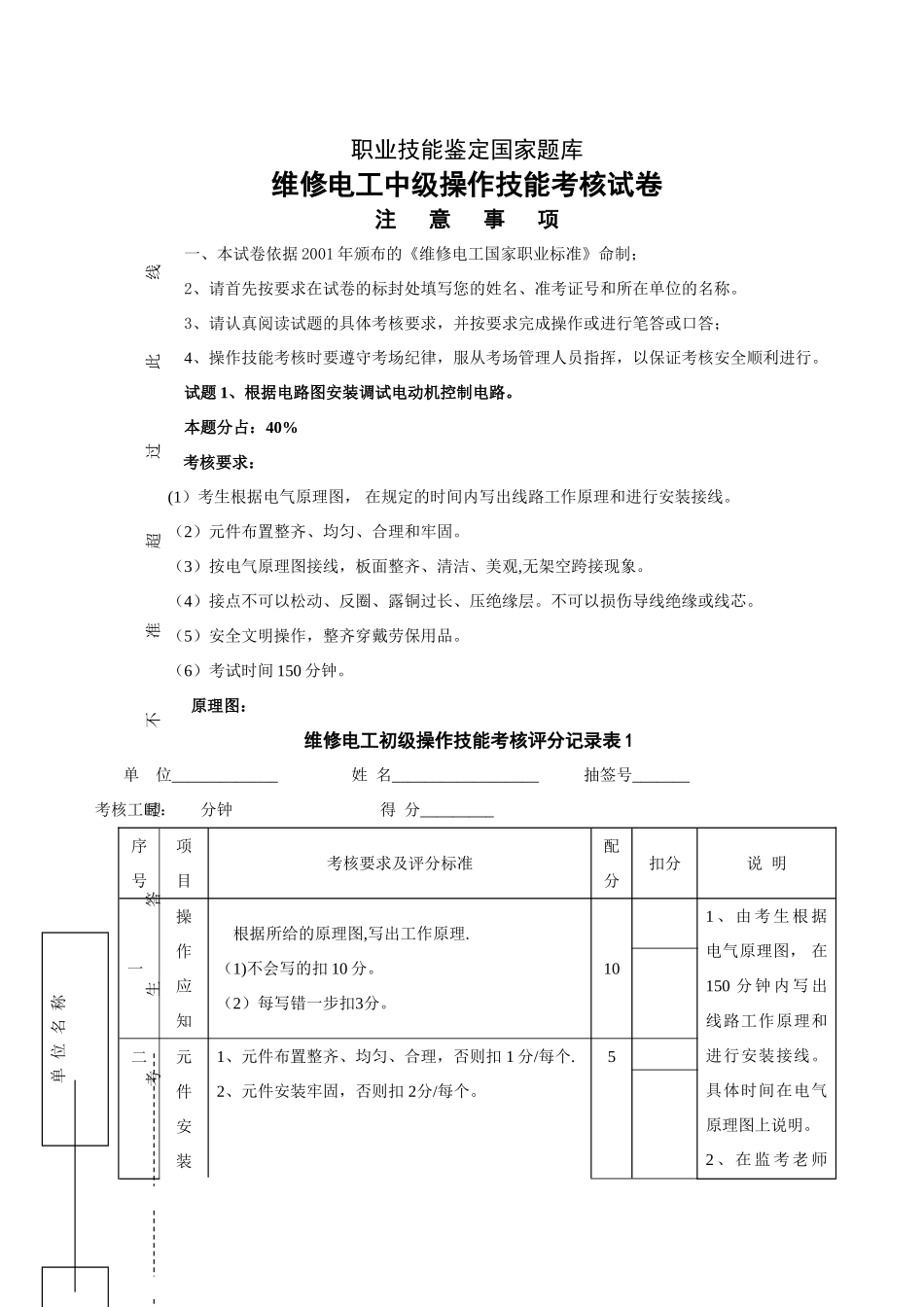

职业技能鉴定国家题库维修电工中级操作技能考核试卷注 意 事 项一、本试卷依据 2001 年颁布的《维修电工国家职业标准》命制；2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。3、请认真阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答；4、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。试题 1、根据电路图安装调试电动机控制电路。本题分占：40%考核要求：(1）考生根据电气原理图， 在规定的时间内写出线路工作原理和进行安装接线。（2）元件布置整齐、均匀、合理和牢固。（3）按电气原理图接线，板面整齐、清洁、美观,无架空跨接现象。（4）接点不可以松动、反圈、露铜过长、压绝缘层。不可以损伤导线绝缘或线芯。（5）安全文明操作，整齐穿戴劳保用品。（6）考试时间 150 分钟。原理图：维修电工初级操作技能考核评分记录表 1 单 位_____________ 姓 名__________________ 抽签号_______ 考核工时： 分钟 得 分_________序号项目考核要求及评分标准配分扣分说 明一操作应知 根据所给的原理图,写出工作原理.（1)不会写的扣 10 分。（2）每写错一步扣3分。101 、 由 考 生 根 据电气原理图， 在150 分 钟 内 写 出线路工作原理和进行安装接线。具体时间在电气原理图上说明。2 、 在 监 考 老 师二元件安装1、元件布置整齐、均匀、合理，否则扣 1 分/每个.2、元件安装牢固，否则扣 2分/每个。5考 生 答 题 不 准 超 过 此 线 姓 名单 位 名 称同意下，考生进行不带电动机通电试车，同时，监考老师要做好记录。3 、 在 监 考 老 师同意下，考生进行带电动机通电试车，同时，监线路安装1、 按电气原理图接线,否则扣5分。2、 板面整齐、清洁、美观，否则扣 1分/每次。152、主控线路配线正确、齐全，否则扣2分/每根。153、接点不可以松动、反圈、露铜过长、压绝缘层. 否则扣 1 分/每处.4、不可以损伤导线绝缘或线芯， 否则扣 2分/每根。15三通电试车1、要求不带电动机试车一次成功，（1）若接线正确完整，而因其他问题造成试车不成 功的扣 15 分。（2）若接线错误或不完整，而造成试车不成功的扣 40 分。2、要求带电动机试车一次成功，否则扣 5 分.3、试车操作正确，否则扣 2 分/每次。4、装接电动机接地保护线，否则扣2分.40四安全操作1、工具齐全、正确使用工具、仪表,否则扣 10 分。2、造...
