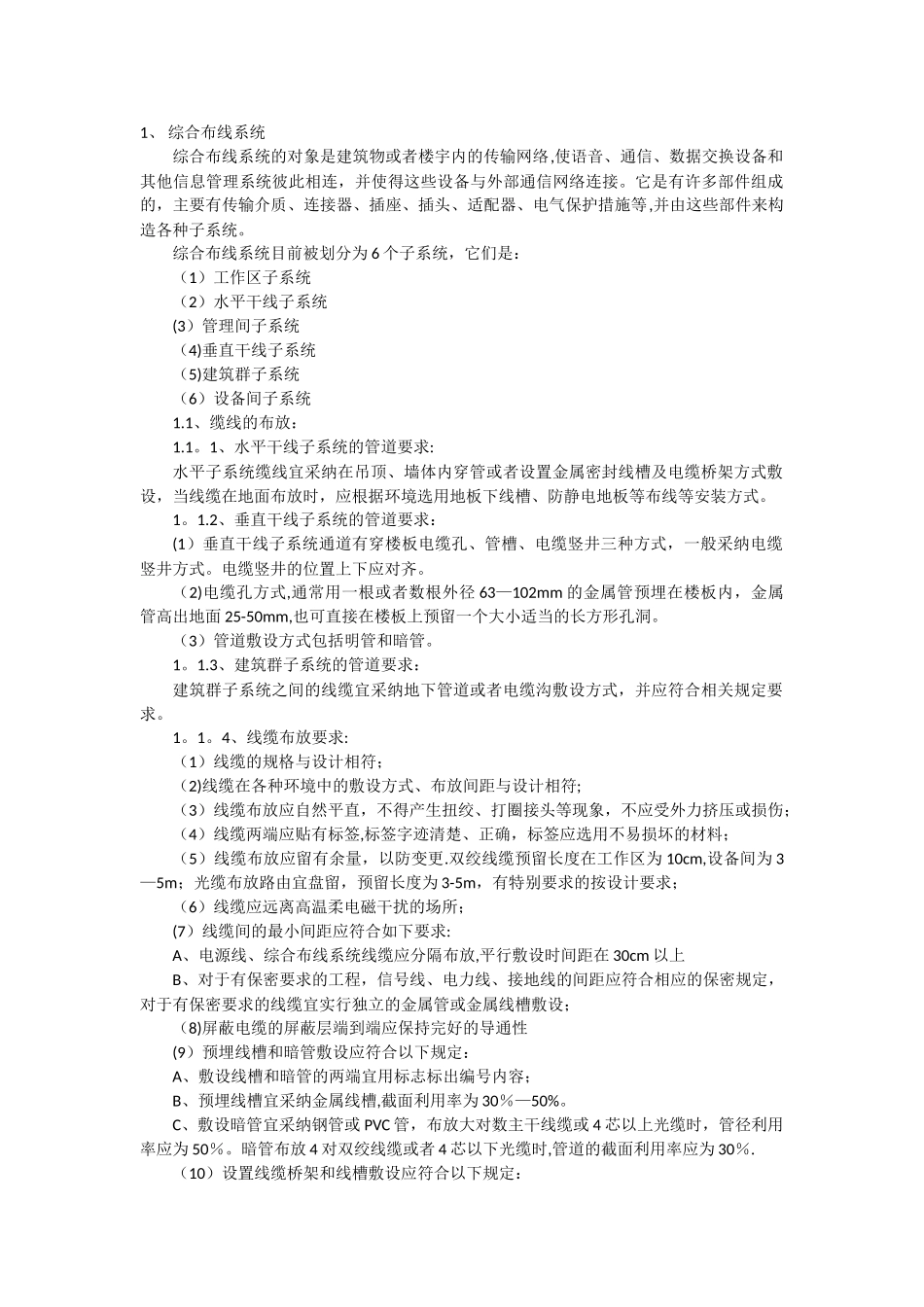

1、 综合布线系统综合布线系统的对象是建筑物或者楼宇内的传输网络,使语音、通信、数据交换设备和其他信息管理系统彼此相连，并使得这些设备与外部通信网络连接。它是有许多部件组成的，主要有传输介质、连接器、插座、插头、适配器、电气保护措施等,并由这些部件来构造各种子系统。综合布线系统目前被划分为 6 个子系统，它们是：（1）工作区子系统（2）水平干线子系统(3）管理间子系统（4)垂直干线子系统（5)建筑群子系统（6）设备间子系统1.1、缆线的布放：1.1。1、水平干线子系统的管道要求:水平子系统缆线宜采纳在吊顶、墙体内穿管或者设置金属密封线槽及电缆桥架方式敷设，当线缆在地面布放时，应根据环境选用地板下线槽、防静电地板等布线等安装方式。1。1.2、垂直干线子系统的管道要求：(1）垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式，一般采纳电缆竖井方式。电缆竖井的位置上下应对齐。（2)电缆孔方式,通常用一根或者数根外径 63—102mm 的金属管预埋在楼板内，金属管高出地面 25-50mm,也可直接在楼板上预留一个大小适当的长方形孔洞。（3）管道敷设方式包括明管和暗管。1。1.3、建筑群子系统的管道要求：建筑群子系统之间的线缆宜采纳地下管道或者电缆沟敷设方式，并应符合相关规定要求。1。1。4、线缆布放要求:（1）线缆的规格与设计相符；（2)线缆在各种环境中的敷设方式、布放间距与设计相符;（3）线缆布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力挤压或损伤；（4）线缆两端应贴有标签,标签字迹清楚、正确，标签应选用不易损坏的材料；（5）线缆布放应留有余量，以防变更.双绞线缆预留长度在工作区为 10cm,设备间为 3—5m；光缆布放路由宜盘留，预留长度为 3-5m，有特别要求的按设计要求；（6）线缆应远离高温柔电磁干扰的场所；(7）线缆间的最小间距应符合如下要求:A、电源线、综合布线系统线缆应分隔布放,平行敷设时间距在 30cm 以上B、对于有保密要求的工程，信号线、电力线、接地线的间距应符合相应的保密规定，对于有保密要求的线缆宜实行独立的金属管或金属线槽敷设；（8)屏蔽电缆的屏蔽层端到端应保持完好的导通性(9）预埋线槽和暗管敷设应符合以下规定：A、敷设线槽和暗管的两端宜用标志标出编号内容；B、预埋线槽宜采纳金属线槽,截面利用率为 30％—50%。C、敷设暗管宜采纳钢管或 PVC 管，布放大对数主干线缆或 4 芯以上光缆时，管径利用率应为 50％。暗管布放 4 对双绞...
