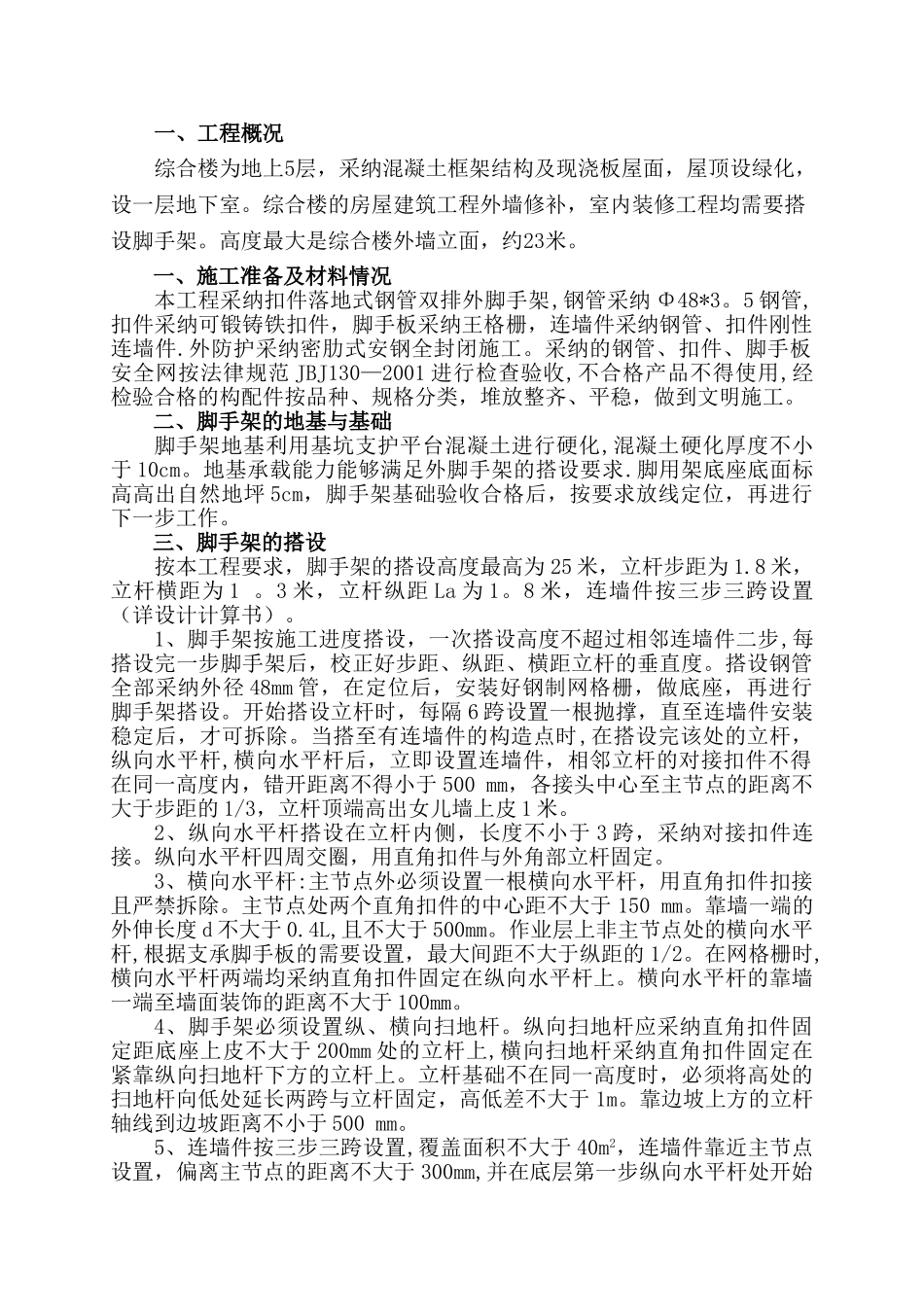

一、工程概况综合楼为地上5层，采纳混凝土框架结构及现浇板屋面，屋顶设绿化，设一层地下室。综合楼的房屋建筑工程外墙修补，室内装修工程均需要搭设脚手架。高度最大是综合楼外墙立面，约23米。一、施工准备及材料情况本工程采纳扣件落地式钢管双排外脚手架,钢管采纳 Φ48*3。5 钢管,扣件采纳可锻铸铁扣件，脚手板采纳王格栅，连墙件采纳钢管、扣件刚性连墙件.外防护采纳密肋式安钢全封闭施工。采纳的钢管、扣件、脚手板安全网按法律规范 JBJ130—2001 进行检查验收,不合格产品不得使用,经检验合格的构配件按品种、规格分类，堆放整齐、平稳，做到文明施工。二、脚手架的地基与基础脚手架地基利用基坑支护平台混凝土进行硬化,混凝土硬化厚度不小于 10cm。地基承载能力能够满足外脚手架的搭设要求.脚用架底座底面标高高出自然地坪 5cm，脚手架基础验收合格后，按要求放线定位，再进行下一步工作。三、脚手架的搭设按本工程要求，脚手架的搭设高度最高为 25 米，立杆步距为 1.8 米，立杆横距为 1 。3 米，立杆纵距 La 为 1。8 米，连墙件按三步三跨设置（详设计计算书）。1、脚手架按施工进度搭设，一次搭设高度不超过相邻连墙件二步,每搭设完一步脚手架后，校正好步距、纵距、横距立杆的垂直度。搭设钢管全部采纳外径 48mm 管，在定位后，安装好钢制网格栅，做底座，再进行脚手架搭设。开始搭设立杆时，每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，才可拆除。当搭至有连墙件的构造点时,在搭设完该处的立杆，纵向水平杆,横向水平杆后，立即设置连墙件，相邻立杆的对接扣件不得在同一高度内，错开距离不得小于 500 mm，各接头中心至主节点的距离不大于步距的 1/3，立杆顶端高出女儿墙上皮 1 米。2、纵向水平杆搭设在立杆内侧，长度不小于 3 跨，采纳对接扣件连接。纵向水平杆四周交圈，用直角扣件与外角部立杆固定。3、横向水平杆:主节点外必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于 150 mm。靠墙一端的外伸长度 d 不大于 0.4L,且不大于 500mm。作业层上非主节点处的横向水平杆,根据支承脚手板的需要设置，最大间距不大于纵距的 1/2。在网格栅时,横向水平杆两端均采纳直角扣件固定在纵向水平杆上。横向水平杆的靠墙一端至墙面装饰的距离不大于 100mm。4、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定距底座上皮不大于 200mm 处的立杆上,横向...
