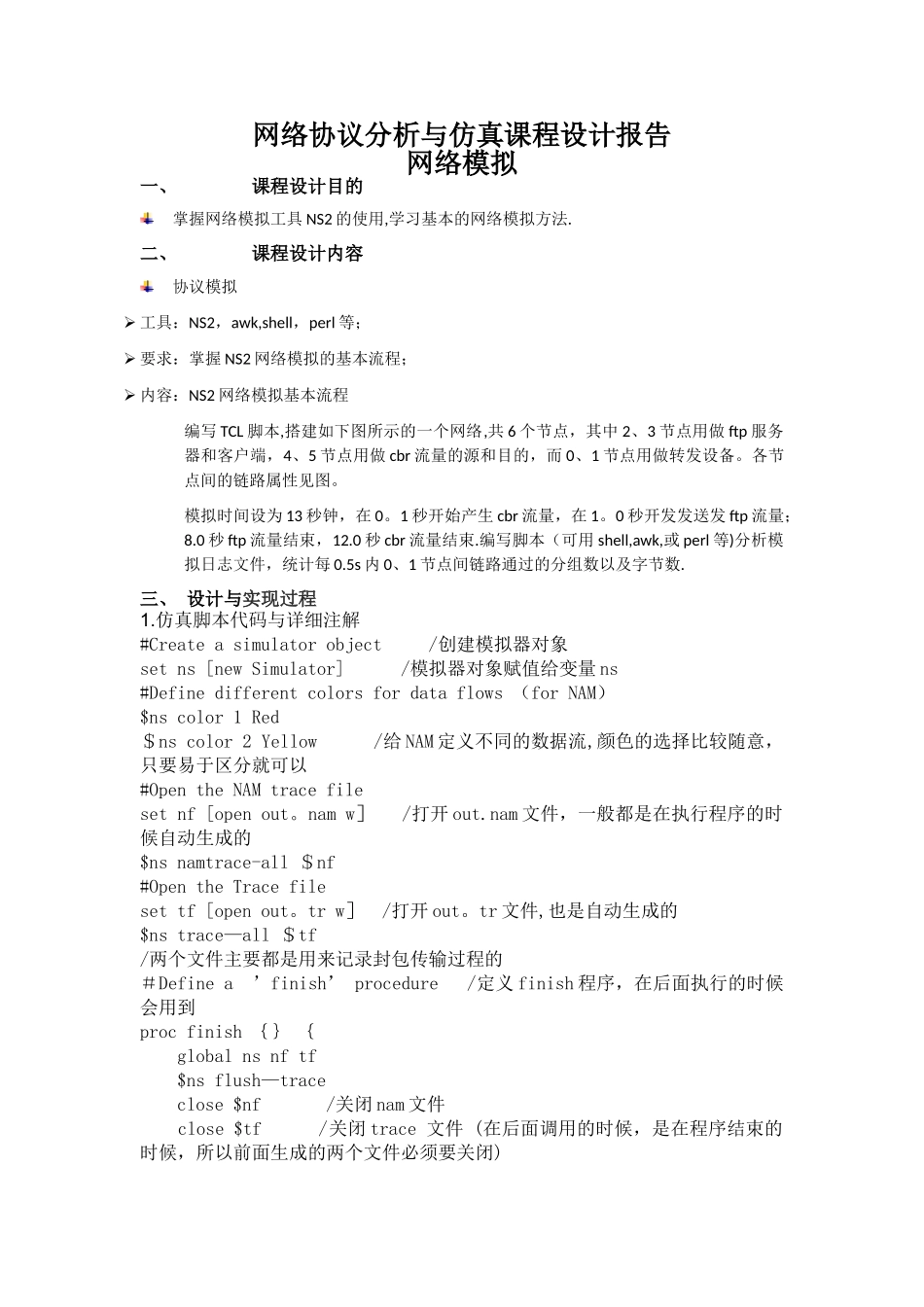

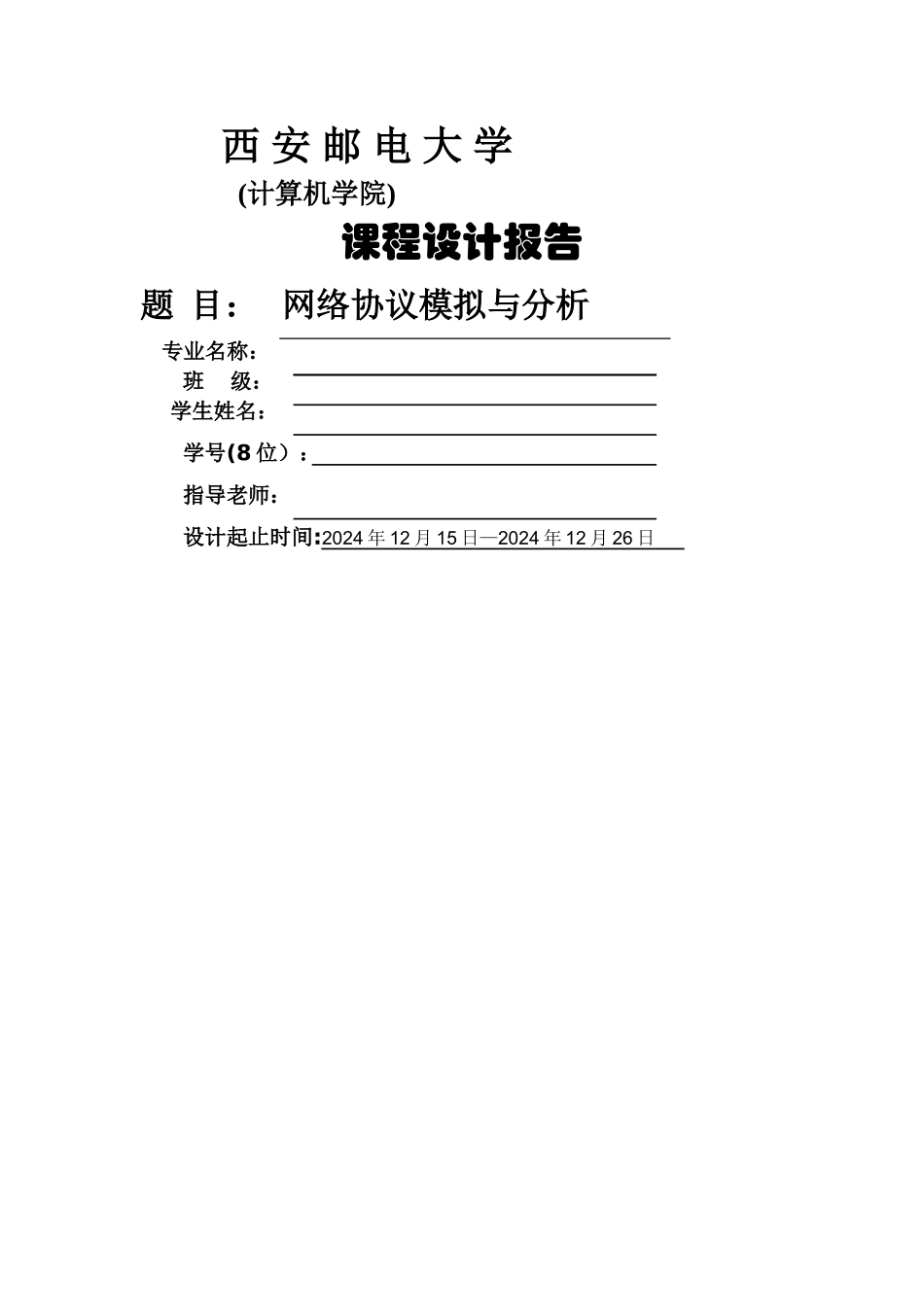

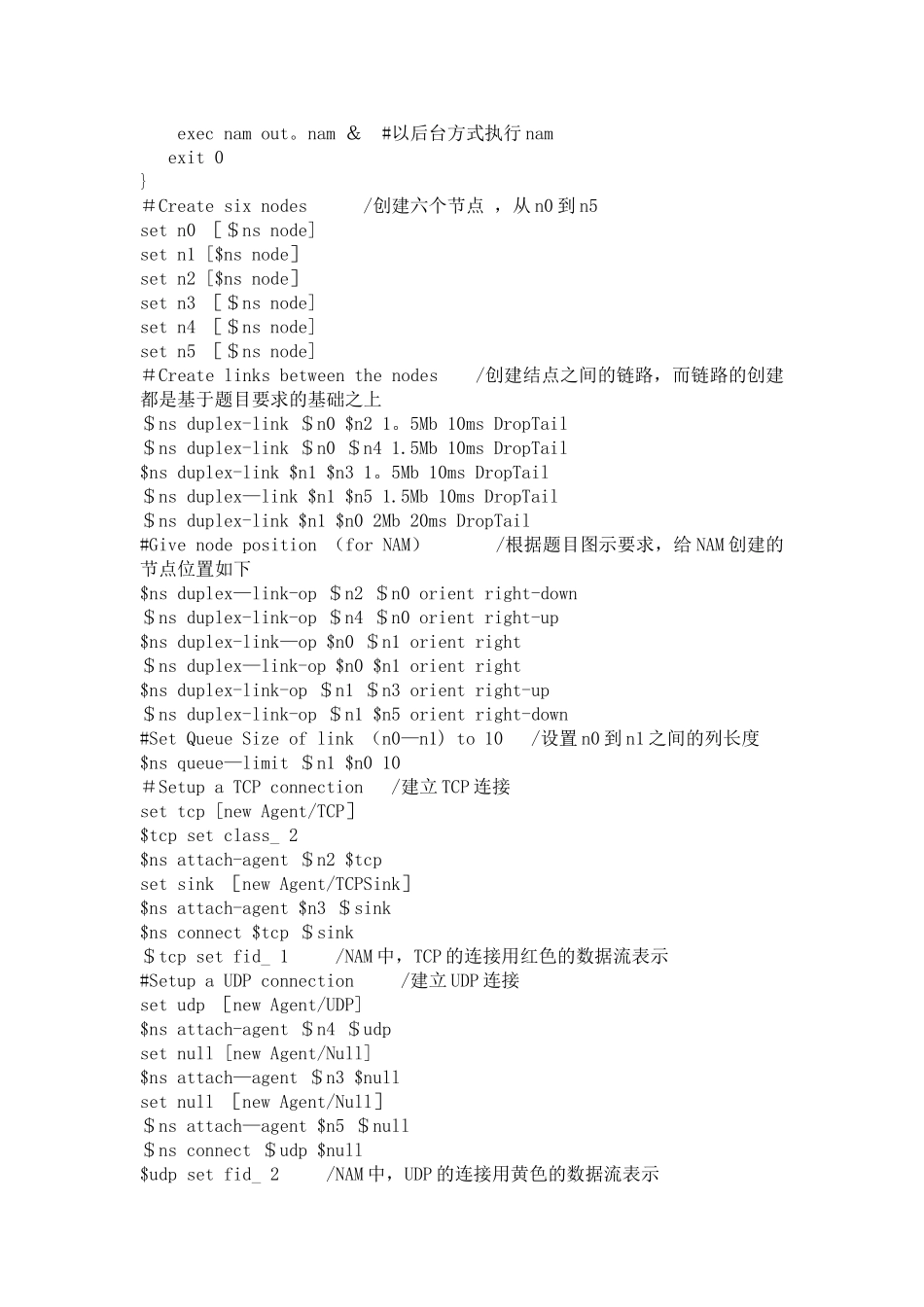

西 安 邮 电 大 学 (计算机学院)课程设计报告题 目： 网络协议模拟与分析 专业名称： 班 级： 学生姓名： 学号(8 位）： 指导老师： 设计起止时间:2024 年 12 月 15 日—2024 年 12 月 26 日网络协议分析与仿真课程设计报告网络模拟一、 课程设计目的掌握网络模拟工具 NS2 的使用,学习基本的网络模拟方法.二、 课程设计内容协议模拟 工具：NS2，awk,shell，perl 等； 要求：掌握 NS2 网络模拟的基本流程； 内容：NS2 网络模拟基本流程编写 TCL 脚本,搭建如下图所示的一个网络,共 6 个节点，其中 2、3 节点用做 ftp 服务器和客户端，4、5 节点用做 cbr 流量的源和目的，而 0、1 节点用做转发设备。各节点间的链路属性见图。模拟时间设为 13 秒钟，在 0。1 秒开始产生 cbr 流量，在 1。0 秒开发发送发 ftp 流量；8.0 秒 ftp 流量结束，12.0 秒 cbr 流量结束.编写脚本（可用 shell,awk,或 perl 等)分析模拟日志文件，统计每 0.5s 内 0、1 节点间链路通过的分组数以及字节数.三、 设计与实现过程1.仿真脚本代码与详细注解#Create a simulator object /创建模拟器对象 set ns [new Simulator] /模拟器对象赋值给变量 ns #Define different colors for data flows （for NAM） $ns color 1 Red ＄ns color 2 Yellow /给 NAM 定义不同的数据流,颜色的选择比较随意，只要易于区分就可以#Open the NAM trace file set nf [open out。nam w］ /打开 out.nam 文件，一般都是在执行程序的时候自动生成的 $ns namtrace-all ＄nf #Open the Trace file set tf [open out。tr w］ /打开 out。tr 文件,也是自动生成的 $ns trace—all ＄tf /两个文件主要都是用来记录封包传输过程的＃Define a ’finish’ procedure /定义 finish 程序，在后面执行的时候会用到proc finish ｛｝ ｛ global ns nf tf $ns flush—trace close $nf /关闭 nam 文件 close $tf /关闭 trace 文件 (在后面调用的时候，是在程序结束的时候，所以前面生成的两个文件必须要关闭) exec nam out。nam ＆ #以后台方式执行 nam exit 0 } ＃Create six nodes /创建六个节点 ，从 n0 到 n5set n0 ［＄ns node] set n1 [$ns node］ set n2 [$ns node］ set n3 ［＄ns node] set n4 ［...
