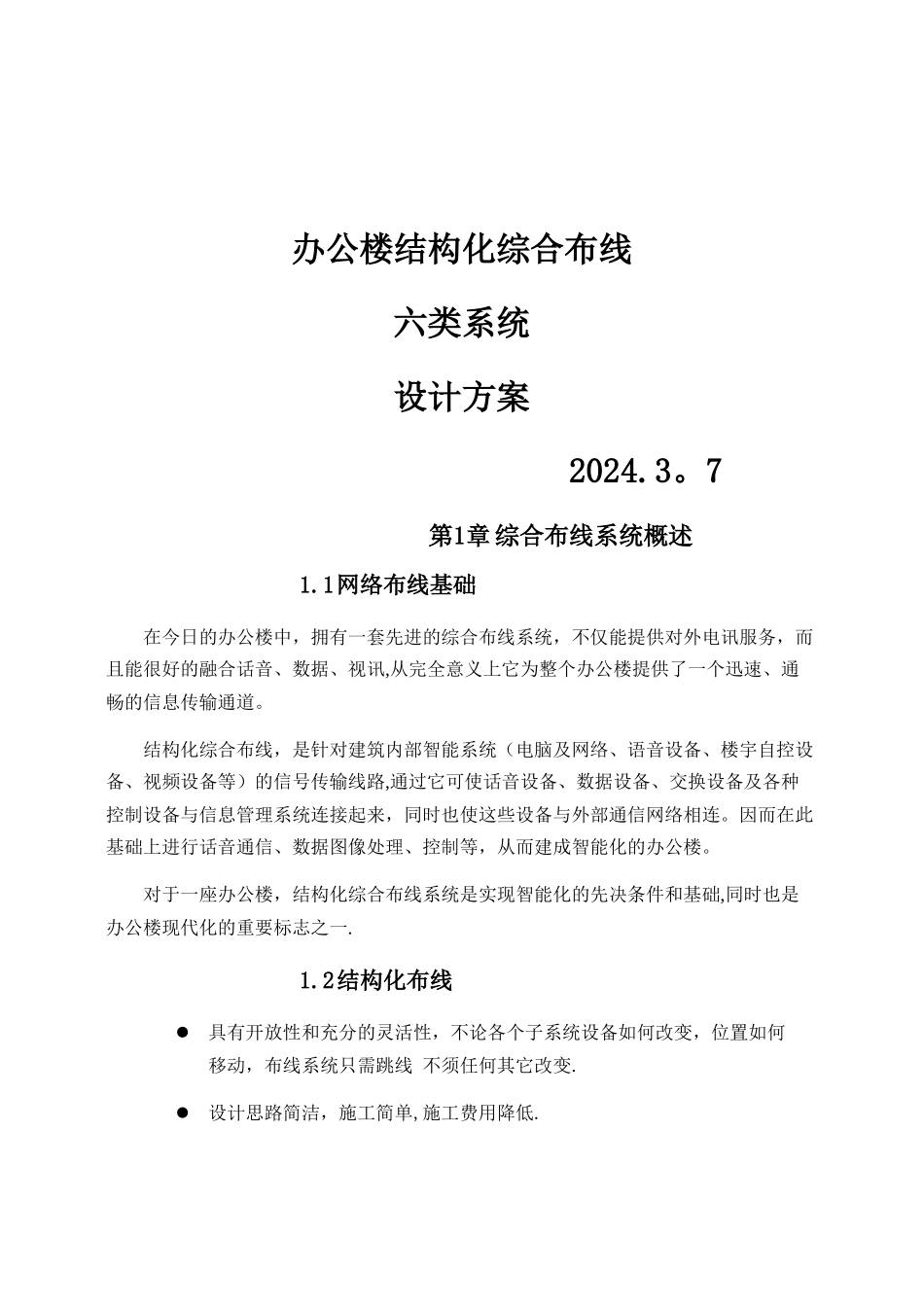

办公楼结构化综合布线六类系统设计方案 2024.3。7第1章综合布线系统概述1.1网络布线基础在今日的办公楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视讯,从完全意义上它为整个办公楼提供了一个迅速、通畅的信息传输通道。结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路,通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的办公楼。对于一座办公楼，结构化综合布线系统是实现智能化的先决条件和基础,同时也是办公楼现代化的重要标志之一.1.2结构化布线具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何 移动，布线系统只需跳线 不须任何其它改变.设计思路简洁，施工简单,施工费用降低.可根据最终用户的不同需求进行随时的改变和调整.典型综合布线示意图1.3 综合布线施工流程在施工中所有室内线路均采纳六类双绞网线进行铺设，尽量减少明线走线的距离在明线铺设过程中采纳明装线槽进行加装，至各楼层实行有线与无线网络设备统一进箱或进柜悬挂安装,并经线路排架统一安排线走线.1.4 执行标准 智能建筑已逐步进展成为一种产业，如同计算机、建筑一样，也必须有标准法律规范。目前，已出台的综合布线及其产品、线缆、测试标准主要有：ISO/IEC 11801 《信息技术-布线标准》ANSI EIA/TIA 568A《商务建筑电信布线标准》 ANSI EIA/TIA 568B.2-1《4 对 100 欧姆六类布线系统性能指标标准》《建筑与建筑群综合布线系统工程设计法律规范》 (GB/T—50311）《建筑与建筑群综合布线系统工程验收法律规范》 （GB/T-50312)《民用建筑电气设计法律规范》 (JGJ/T16—92)《电器设备安装工程施工及验收法律规范》 （GBJ232—90、92)《建筑与建筑群综合布线系统工程设计法律规范》 (CECS72-97)《智能建筑设计标准》 (EBD—03—95)《工业企业程控用户交换机工程设计法律规范》《工业企业通信接地设计法律规范》第2章 网络设备的设计和安排1、 本工程共计设计安装有线网点位 188 个信息点位，涉及三层办公楼各办公室、会议室、公共办公区等。另根据现实情况要求设计安装 9 个点位无线 AP 的WIFI 覆盖，达到全单位无线网络的无死...
