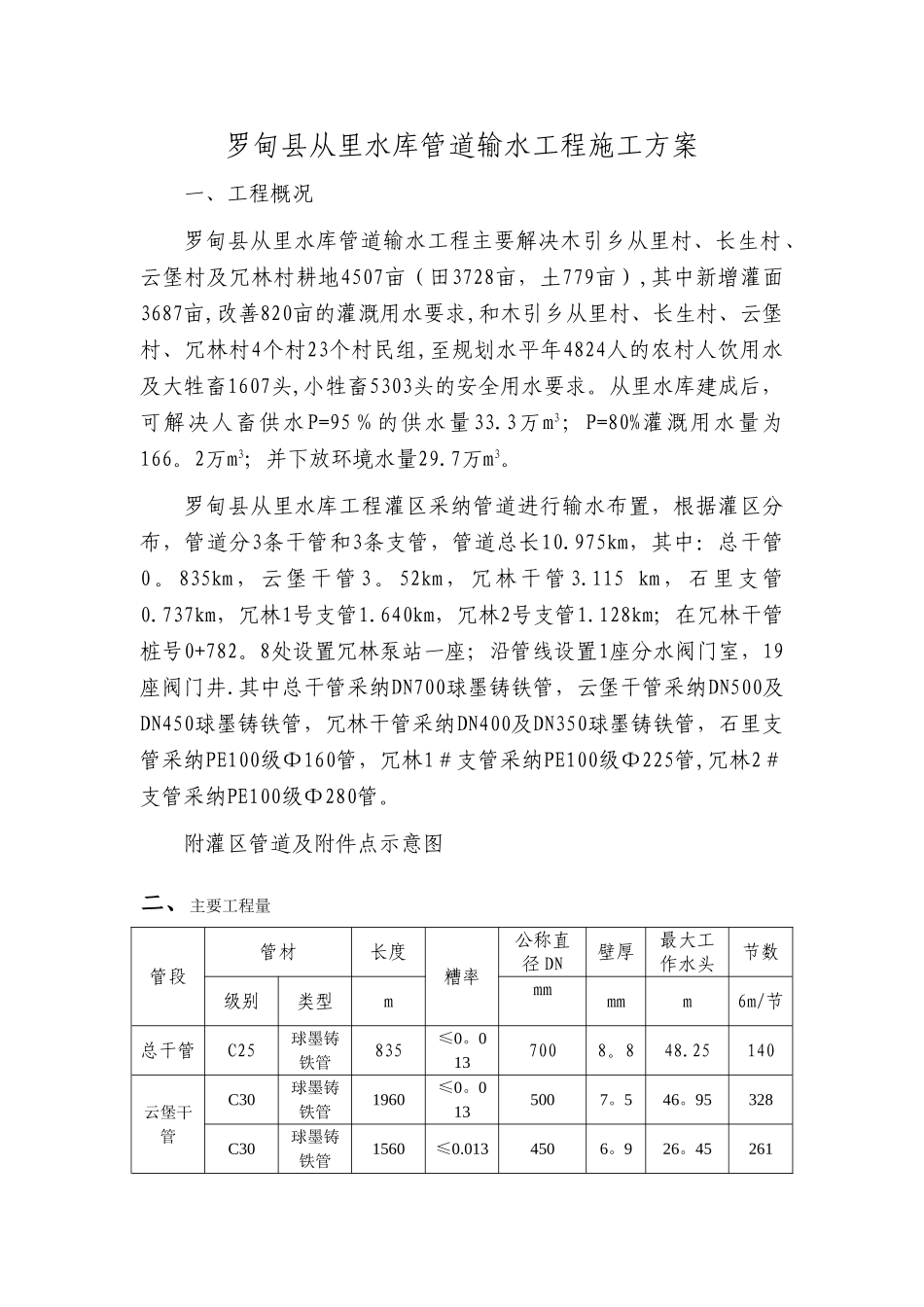

罗甸县从里水库管道输水工程施工方案一、工程概况罗甸县从里水库管道输水工程主要解决木引乡从里村、长生村、云堡村及冗林村耕地4507亩（田3728亩，土779亩）,其中新增灌面3687亩,改善820亩的灌溉用水要求,和木引乡从里村、长生村、云堡村、冗林村4个村23个村民组,至规划水平年4824人的农村人饮用水及大牲畜1607头,小牲畜5303头的安全用水要求。从里水库建成后，可解决人畜供水P=95％的供水量33.3万m3；P=80%灌溉用水量为166。2万m3；并下放环境水量29.7万m3。罗甸县从里水库工程灌区采纳管道进行输水布置，根据灌区分布，管道分3条干管和3条支管，管道总长10.975km，其中：总干管0。835km，云堡干管3。52km，冗林干管3.115 km，石里支管0.737km，冗林1号支管1.640km，冗林2号支管1.128km；在冗林干管桩号0+782。8处设置冗林泵站一座；沿管线设置1座分水阀门室，19座阀门井.其中总干管采纳DN700球墨铸铁管，云堡干管采纳DN500及DN450球墨铸铁管，冗林干管采纳DN400及DN350球墨铸铁管，石里支管采纳PE100级Φ160管，冗林1＃支管采纳PE100级Φ225管,冗林2＃支管采纳PE100级Φ280管。附灌区管道及附件点示意图二、主要工程量管段管材长度糟率公称直径 DN壁厚最大工作水头节数级别类型mmmmmm6m/节总干管C25球墨铸铁管835≤0。0137008。848.25140云堡干管C30球墨铸铁管1960≤0。0135007。546。95328C30球墨铸铁管1560≤0.0134506。926。45261冗林干管C30球墨铸铁管1570≤0.0134006。549。05263C30球墨铸铁管1545≤0.0133506。549。05259石里支管PE100级 Φ160管SDR17（1。0MPa)737≤0.0091609.527.35126冗林支管 1#PE100级 Φ225管SDR17（1。0MPa)1640≤0。00922513.539.65274冗林支管 2＃PE100级 Φ280管SDR17(1。0MPa)1128≤0.00928016。627.5189三、施工顺序 根据工程总体施工计划,先施工冗林干管和云堡干管,施工完成后，施工冗林支管和石里支管，施工管道期间同时施工冗林水池及石里水池.冗林提灌站在施工支管时同时施工.四、施工方法及施工工艺4.1 施工工艺流程施工前准备→施工测量放线→管槽开挖→进管排管→测量抄平→管沟基础处理、密实度检测→高程、中线复测→下管安装→校管、稳管→支后背、打眼灌水→管道试压→管道连接→土方回填、闸门井砌筑、密实度检测→清理现场→冲洗消毒→工程移交验收、竣工资料归档。4。2 施工准备1、工程开工前，由甲方组织，设计单位进行工程技术交底,施工单位依据设计施工蓝图，认真讨论图纸，发现...
