聚氨酯保冷施工方案VIP专享

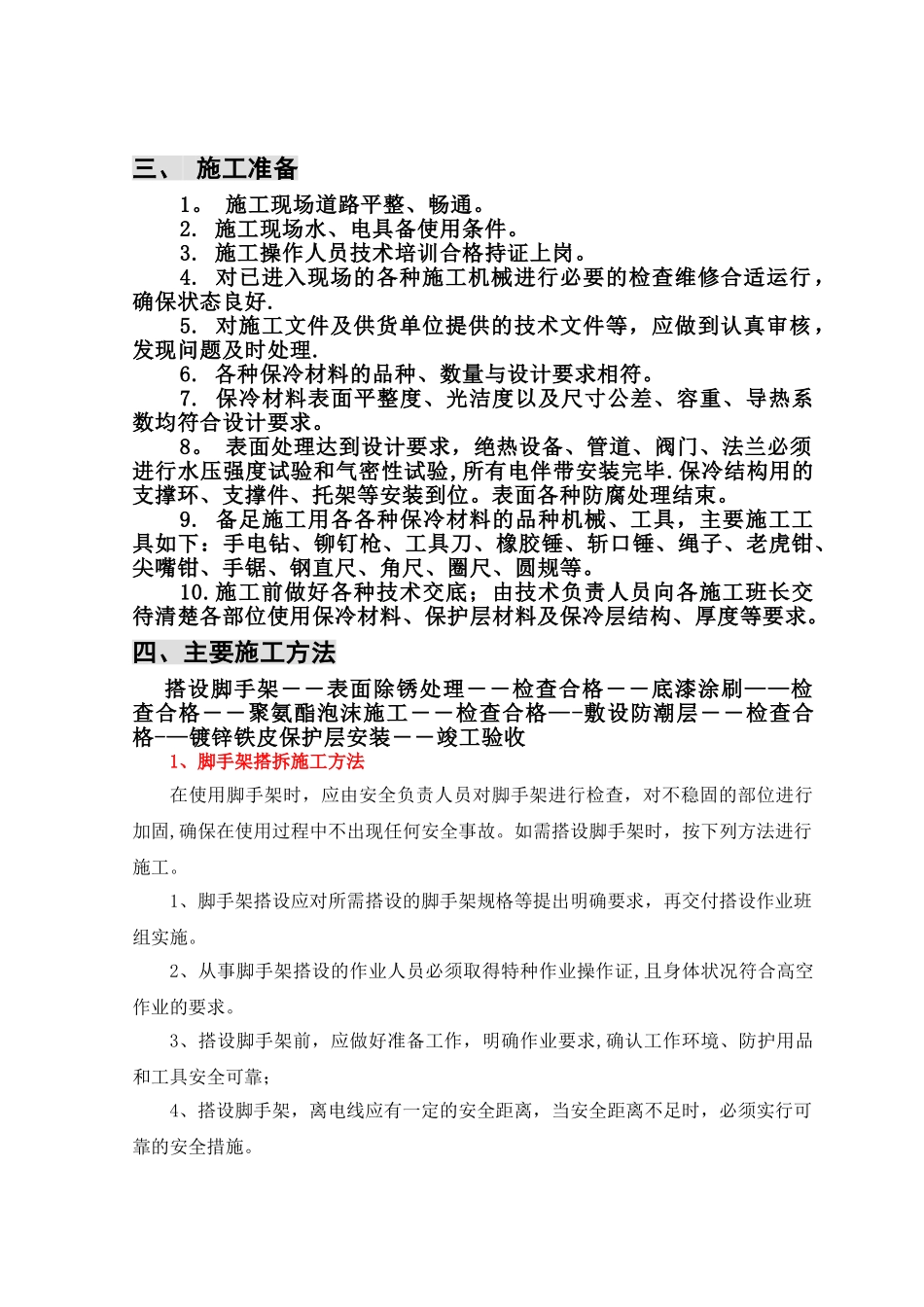

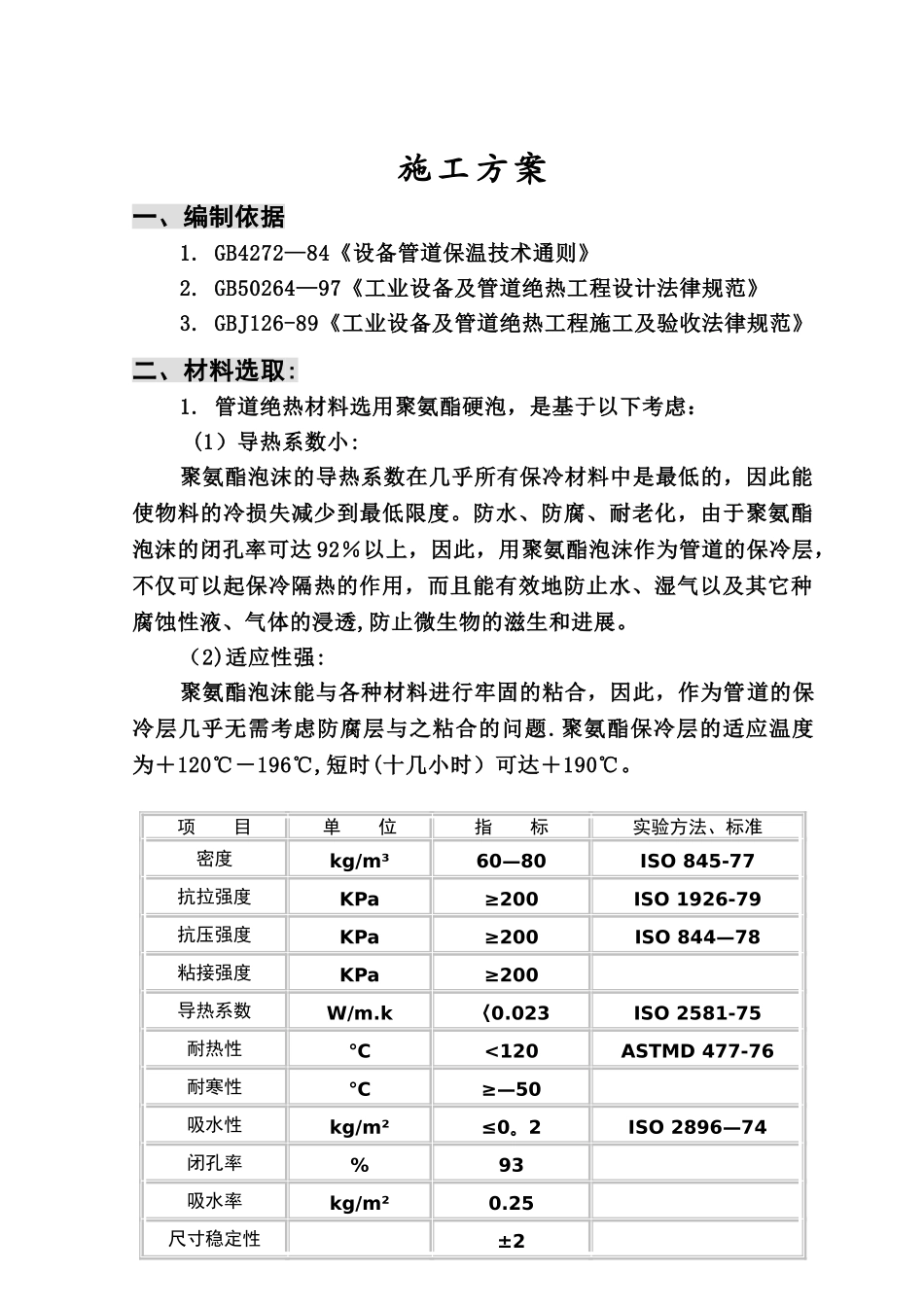

施工方案一、编制依据1. GB4272—84《设备管道保温技术通则》2. GB50264—97《工业设备及管道绝热工程设计法律规范》3. GBJ126-89《工业设备及管道绝热工程施工及验收法律规范》二、材料选取:1. 管道绝热材料选用聚氨酯硬泡，是基于以下考虑： (1）导热系数小:聚氨酯泡沫的导热系数在几乎所有保冷材料中是最低的，因此能使物料的冷损失减少到最低限度。防水、防腐、耐老化，由于聚氨酯泡沫的闭孔率可达 92％以上，因此，用聚氨酯泡沫作为管道的保冷层，不仅可以起保冷隔热的作用，而且能有效地防止水、湿气以及其它种腐蚀性液、气体的浸透,防止微生物的滋生和进展。（2)适应性强:聚氨酯泡沫能与各种材料进行牢固的粘合，因此，作为管道的保冷层几乎无需考虑防腐层与之粘合的问题.聚氨酯保冷层的适应温度为＋120℃－196℃,短时(十几小时）可达＋190℃。项 目单 位指 标实验方法、标准密度kg/m³60—80ISO 845-77抗拉强度KPa≥200ISO 1926-79抗压强度KPa≥200ISO 844—78粘接强度KPa≥200 导热系数W/m.k〈0.023ISO 2581-75耐热性℃<120ASTMD 477-76耐寒性℃≥—50 吸水性kg/m²≤0。2ISO 2896—74闭孔率%93吸水率kg/m²0.25尺寸稳定性±2三、 施工准备1。 施工现场道路平整、畅通。2. 施工现场水、电具备使用条件。3. 施工操作人员技术培训合格持证上岗。4. 对已进入现场的各种施工机械进行必要的检查维修合适运行，确保状态良好.5. 对施工文件及供货单位提供的技术文件等，应做到认真审核，发现问题及时处理.6. 各种保冷材料的品种、数量与设计要求相符。7. 保冷材料表面平整度、光洁度以及尺寸公差、容重、导热系数均符合设计要求。8。 表面处理达到设计要求，绝热设备、管道、阀门、法兰必须进行水压强度试验和气密性试验,所有电伴带安装完毕.保冷结构用的支撑环、支撑件、托架等安装到位。表面各种防腐处理结束。9. 备足施工用各各种保冷材料的品种机械、工具，主要施工工具如下：手电钻、铆钉枪、工具刀、橡胶锤、斩口锤、绳子、老虎钳、尖嘴钳、手锯、钢直尺、角尺、圈尺、圆规等。10.施工前做好各种技术交底；由技术负责人员向各施工班长交待清楚各部位使用保冷材料、保护层材料及保冷层结构、厚度等要求。四、主要施工方法搭设脚手架――表面除锈处理――检查合格――底漆涂刷——检查合格――聚氨酯泡沫施工――检查合格—-敷设防潮层――检查合格-—镀锌铁皮保护层安装――竣工验收1、脚手架搭拆施工方法在使用...
