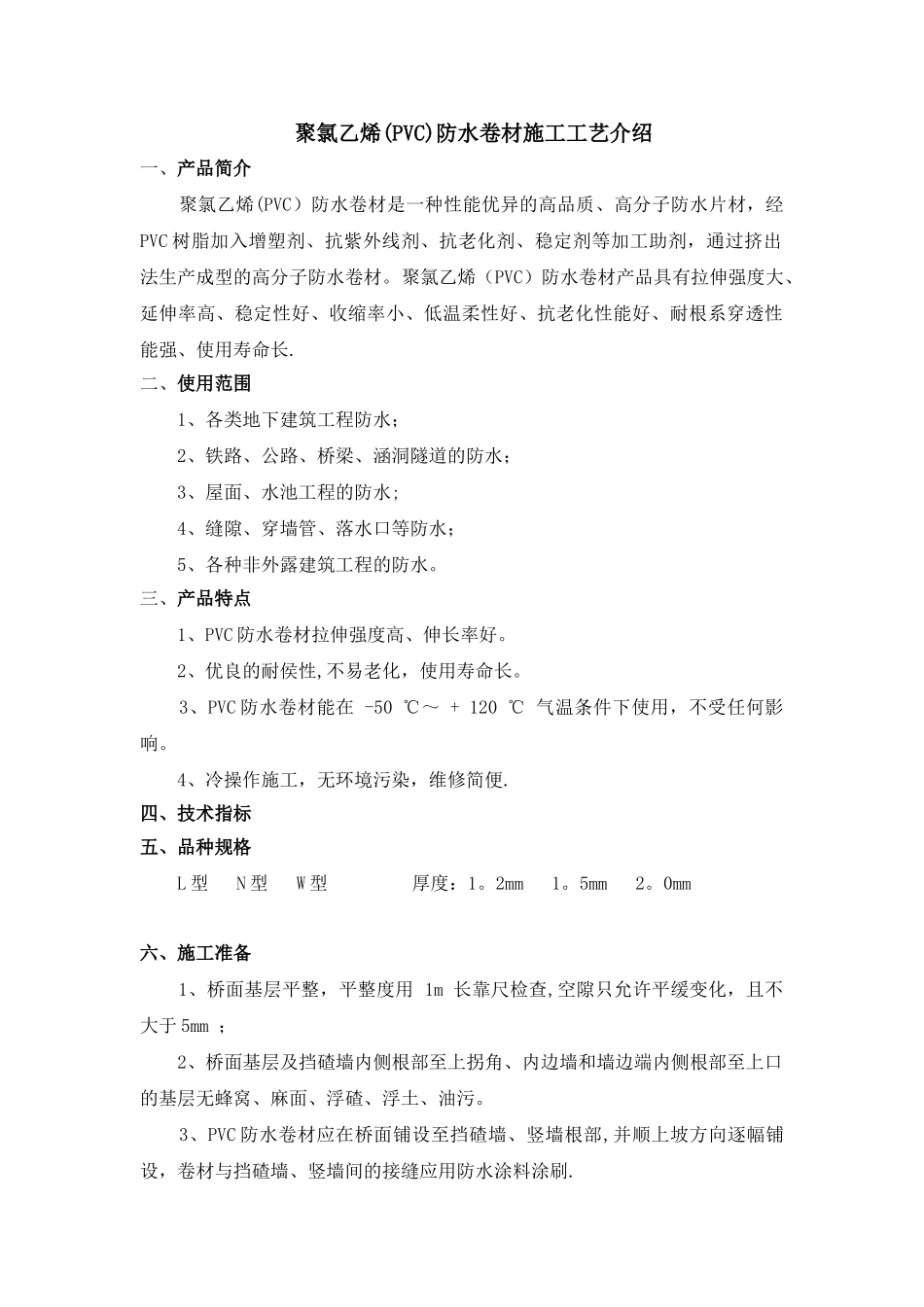

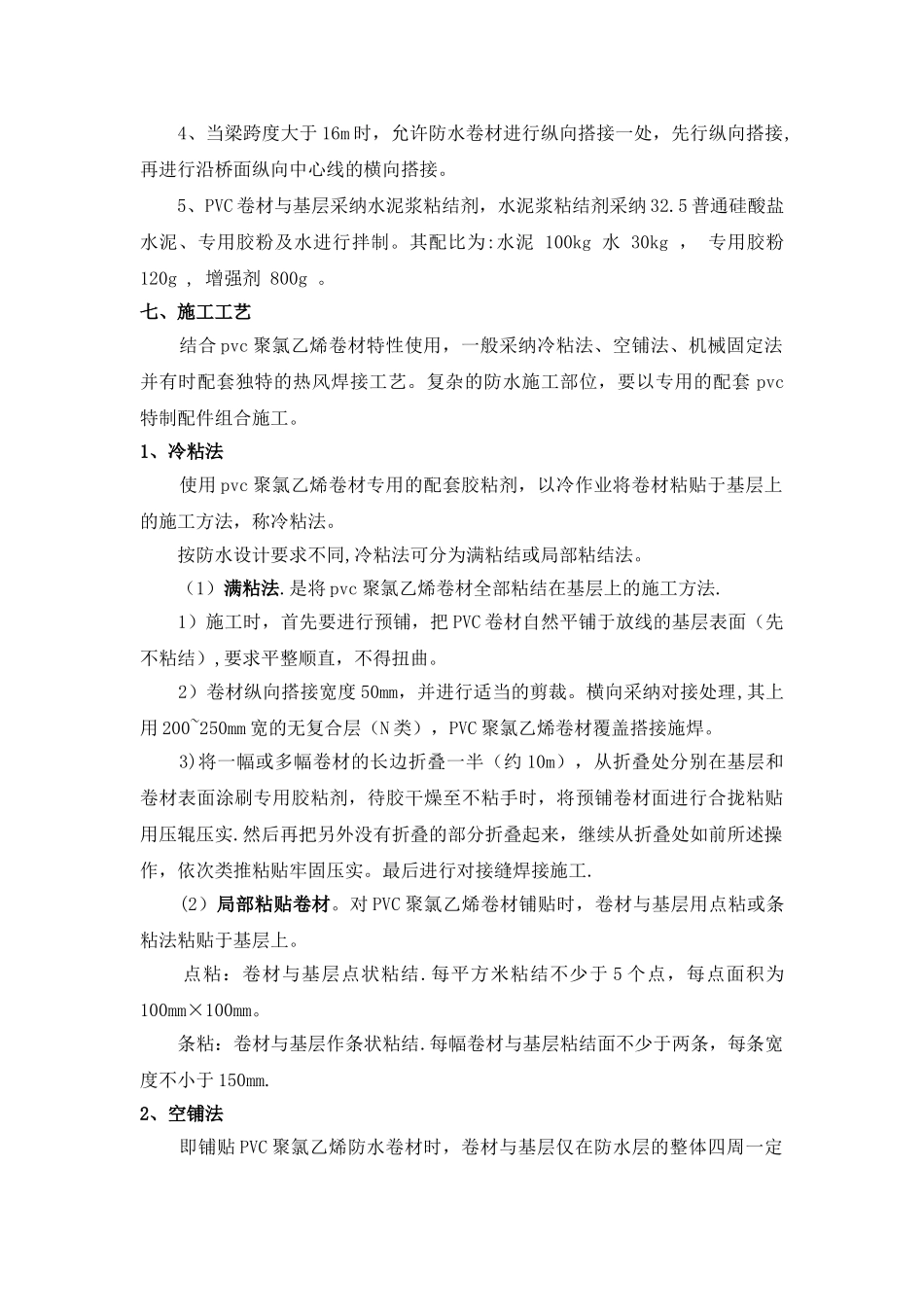

聚氯乙烯(PVC)防水卷材施工工艺介绍一、产品简介 聚氯乙烯(PVC）防水卷材是一种性能优异的高品质、高分子防水片材，经PVC 树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。聚氯乙烯（PVC）防水卷材产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长.二、使用范围 1、各类地下建筑工程防水； 2、铁路、公路、桥梁、涵洞隧道的防水； 3、屋面、水池工程的防水; 4、缝隙、穿墙管、落水口等防水； 5、各种非外露建筑工程的防水。三、产品特点 1、PVC 防水卷材拉伸强度高、伸长率好。 2、优良的耐侯性,不易老化，使用寿命长。 3、PVC 防水卷材能在 -50 ℃～ + 120 ℃ 气温条件下使用，不受任何影响。 4、冷操作施工，无环境污染，维修简便.四、技术指标五、品种规格 L 型 N 型 W 型 厚度：1。2mm 1。5mm 2。0mm六、施工准备 1、桥面基层平整，平整度用 1m 长靠尺检查,空隙只允许平缓变化，且不大于 5mm ； 2、桥面基层及挡碴墙内侧根部至上拐角、内边墙和墙边端内侧根部至上口的基层无蜂窝、麻面、浮碴、浮土、油污。 3、PVC 防水卷材应在桥面铺设至挡碴墙、竖墙根部,并顺上坡方向逐幅铺设，卷材与挡碴墙、竖墙间的接缝应用防水涂料涂刷. 4、当梁跨度大于 16m 时，允许防水卷材进行纵向搭接一处，先行纵向搭接,再进行沿桥面纵向中心线的横向搭接。 5、PVC 卷材与基层采纳水泥浆粘结剂，水泥浆粘结剂采纳 32.5 普通硅酸盐水泥、专用胶粉及水进行拌制。其配比为:水泥 100kg 水 30kg ， 专用胶粉 120g , 增强剂 800g 。七、施工工艺 结合 pvc 聚氯乙烯卷材特性使用，一般采纳冷粘法、空铺法、机械固定法并有时配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套 pvc特制配件组合施工。1、冷粘法 使用 pvc 聚氯乙烯卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。 按防水设计要求不同,冷粘法可分为满粘结或局部粘结法。 （1）满粘法.是将 pvc 聚氯乙烯卷材全部粘结在基层上的施工方法. 1）施工时，首先要进行预铺，把 PVC 卷材自然平铺于放线的基层表面（先不粘结）,要求平整顺直，不得扭曲。 2）卷材纵向搭接宽度 50mm，并进行适当的剪裁。横向采纳对接处理,其上用 200~250mm 宽的无复合层（N 类），PVC 聚氯乙烯卷材覆盖搭接施焊...
