脚手架工程量计算案例

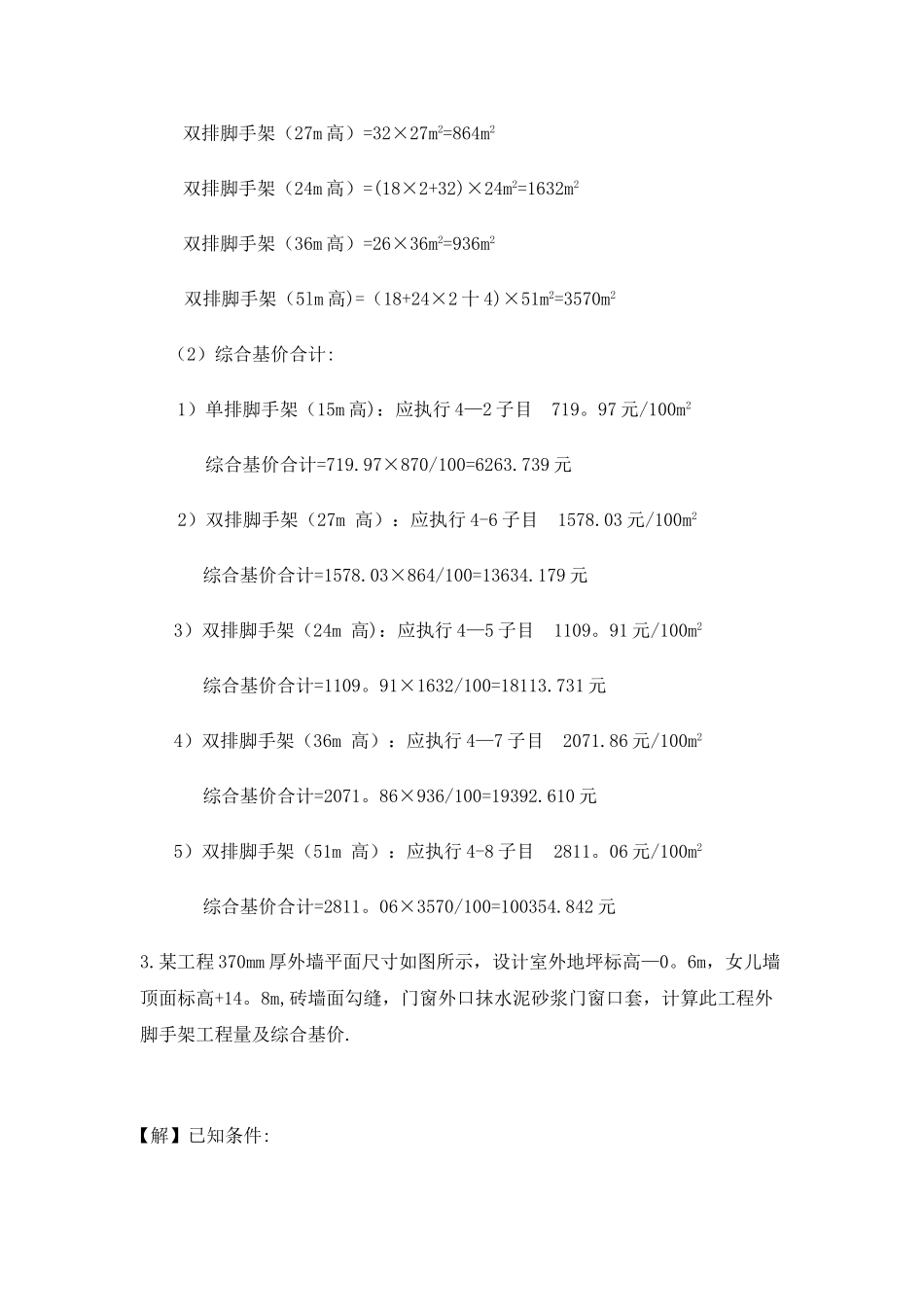

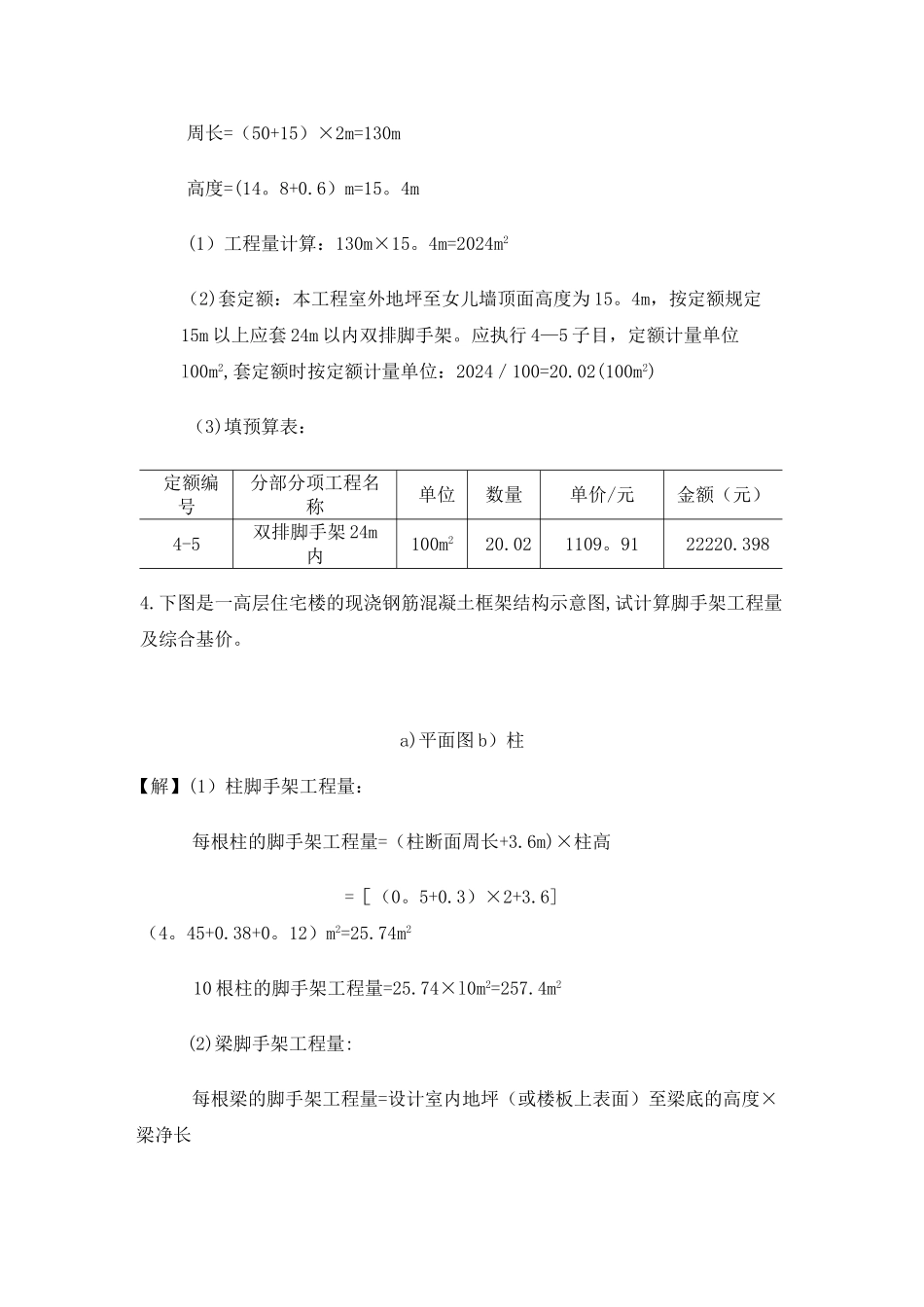

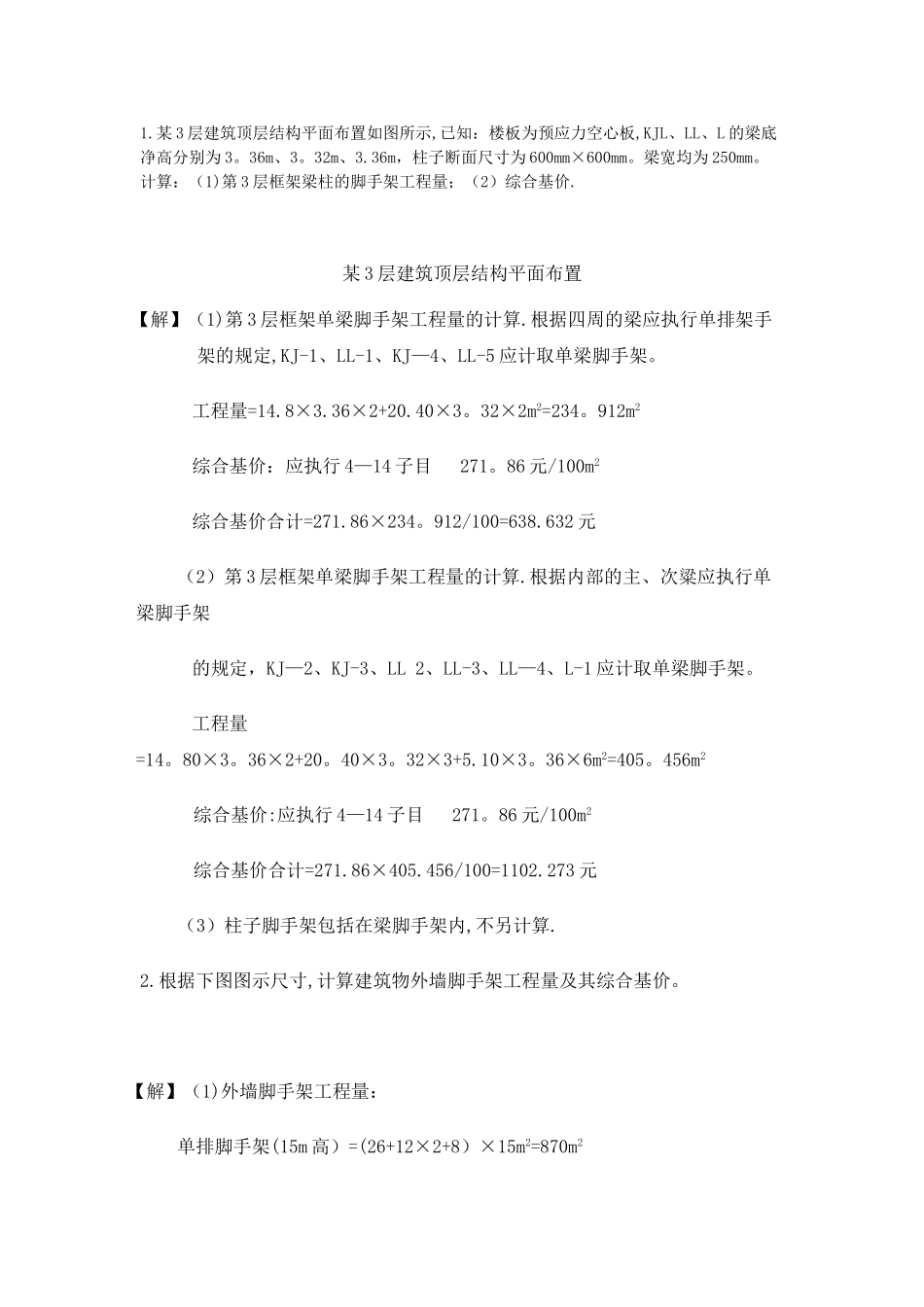

1.某 3 层建筑顶层结构平面布置如图所示,已知：楼板为预应力空心板,KJL、LL、L 的梁底净高分别为 3。36m、3。32m、3.36m，柱子断面尺寸为 600mm×600mm。梁宽均为 250mm。计算：（1)第 3 层框架梁柱的脚手架工程量；（2）综合基价.某 3 层建筑顶层结构平面布置【解】（1)第 3 层框架单梁脚手架工程量的计算.根据四周的梁应执行单排架手架的规定,KJ-1、LL-1、KJ—4、LL-5 应计取单梁脚手架。工程量=14.8×3.36×2+20.40×3。32×2m2=234。912m2综合基价：应执行 4—14 子目 271。86 元/100m2综合基价合计=271.86×234。912/100=638.632 元（2）第 3 层框架单梁脚手架工程量的计算.根据内部的主、次粱应执行单梁脚手架的规定，KJ—2、KJ-3、LL 2、LL-3、LL—4、L-1 应计取单梁脚手架。工程量=14。80×3。36×2+20。40×3。32×3+5.10×3。36×6m2=405。456m2综合基价:应执行 4—14 子目 271。86 元/100m2综合基价合计=271.86×405.456/100=1102.273 元（3）柱子脚手架包括在梁脚手架内,不另计算.2.根据下图图示尺寸,计算建筑物外墙脚手架工程量及其综合基价。【解】（1)外墙脚手架工程量：单排脚手架(15m 高）=(26+12×2+8）×15m2=870m2双排脚手架（27m 高）=32×27m2=864m2双排脚手架（24m 高）=(18×2+32)×24m2=1632m2双排脚手架（36m 高）=26×36m2=936m2双排脚手架（5lm 高)=（18+24×2 十 4)×51m2=3570m2（2）综合基价合计:1）单排脚手架（15m 高)：应执行 4—2 子目 719。97 元/100m2综合基价合计=719.97×870/100=6263.739 元2）双排脚手架（27m 高）：应执行 4-6 子目 1578.03 元/100m2综合基价合计=1578.03×864/100=13634.179 元3）双排脚手架（24m 高)：应执行 4—5 子目 1109。91 元/100m2综合基价合计=1109。91×1632/100=18113.731 元4）双排脚手架（36m 高）：应执行 4—7 子目 2071.86 元/100m2综合基价合计=2071。86×936/100=19392.610 元5）双排脚手架（51m 高）：应执行 4-8 子目 2811。06 元/100m2综合基价合计=2811。06×3570/100=100354.842 元3.某工程 370mm 厚外墙平面尺寸如图所示，设计室外地坪标高—0。6m，女儿墙顶面标高+14。8m,砖墙面勾缝，门窗外口抹水泥砂浆门窗口套，计算此工程外脚手架工程量及综合基价.【解】已知条件:周长=（50+15）×2m=130m高度=(14。8+0.6）m=15。4m(1）工程量计算：130m×15。4m=2024m2（2)套定额：本工程室外地坪...
