接地电阻测试分析以及运用

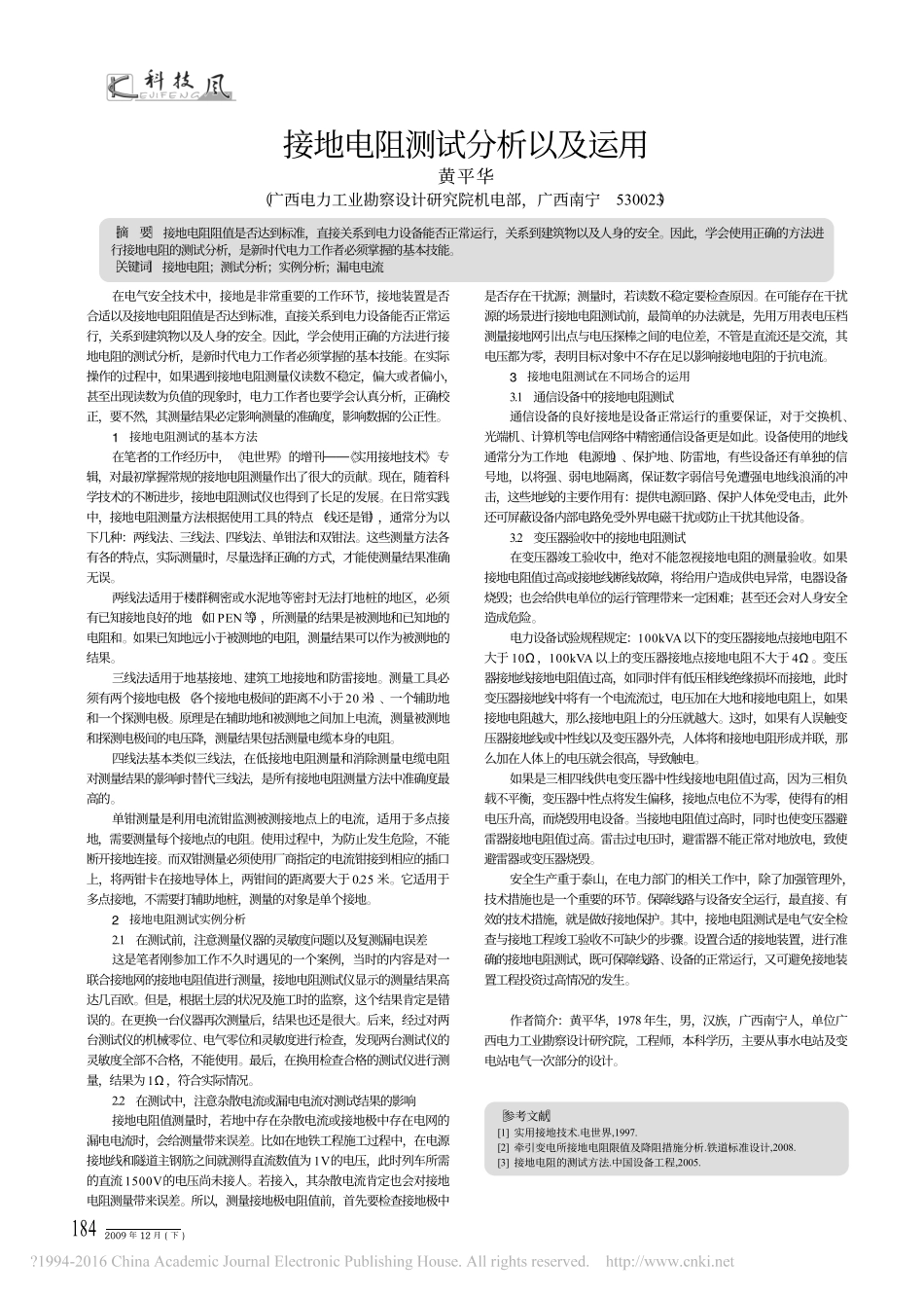

接地电阻测试分析以及运用_第1页
1/1
2009 年 12 月 ( 下 )[摘要]接地电阻阻值是否达到标准,直接关系到电力设备能否正常运行,关系到建筑物以及人身的安全。因此,学会使用正确的方法进行接地电阻的测试分析,是新时代电力工作者必须掌握的基本技能。[关键词]接地电阻;测试分析;实例分析;漏电电流接地电阻测试分析以及运用黄平华(广西电力工业勘察设计研究院机电部,广西南宁530023)在电气安全技术中,接地是非常重要的工作环节,接地装置是否合适以及接地电阻阻值是否达到标准,直接关系到电力设备能否正常运行,关系到建筑物以及人身的安全。因此,学会使用正确的方法进行接地电阻的测试分析,是新时代电力工作者必须掌握的基本技能。在实际操作的过程中,如果遇到接地电阻测量仪读数不稳定,偏大或者偏小,甚至出现读数为负值的现象时,电力工作者也要学会认真分析,正确校正,要不然,其测量结果必定影响测量的准确度,影响数据的公正性。1接地电阻测试的基本方法在笔者的工作经历中, 《电世界》的增刊———《实用接地技术》 专辑,对最初掌握常规的接地电阻测量作出了很大的贡献。现在,随着科学技术的不断进步,接地电阻测试仪也得到了长足的发展。在日常实践中,接地电阻测量方法根据使用工具的特点 (线还是钳),通常分为以下几种:两线法、三线法、四线法、单钳法和双钳法。这些测量方法各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。两线法适用于楼群稠密或水泥地等密封无法打地桩的地区,必须有已知接地良好的地 (如 PEN等),所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。三线法适用于地基接地、建筑工地接地和防雷接地。测量工具必须有两个接地电极 (各个接地电极间的距离不小于20 米)、一个辅助地和一个探测电极。原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。四线法基本类似三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,是所有接地电阻测量方法中准确度最高的。单钳测量是利用电流钳监测被测接地点上的电流,适用于多点接地,需要测量每个接地点的电阻。使用过程中,为防止发生危险,不能断开接地连接。而双钳测量必须使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于 0.25 米。它适用于多点接地,不需要打辅助地桩,测量...
