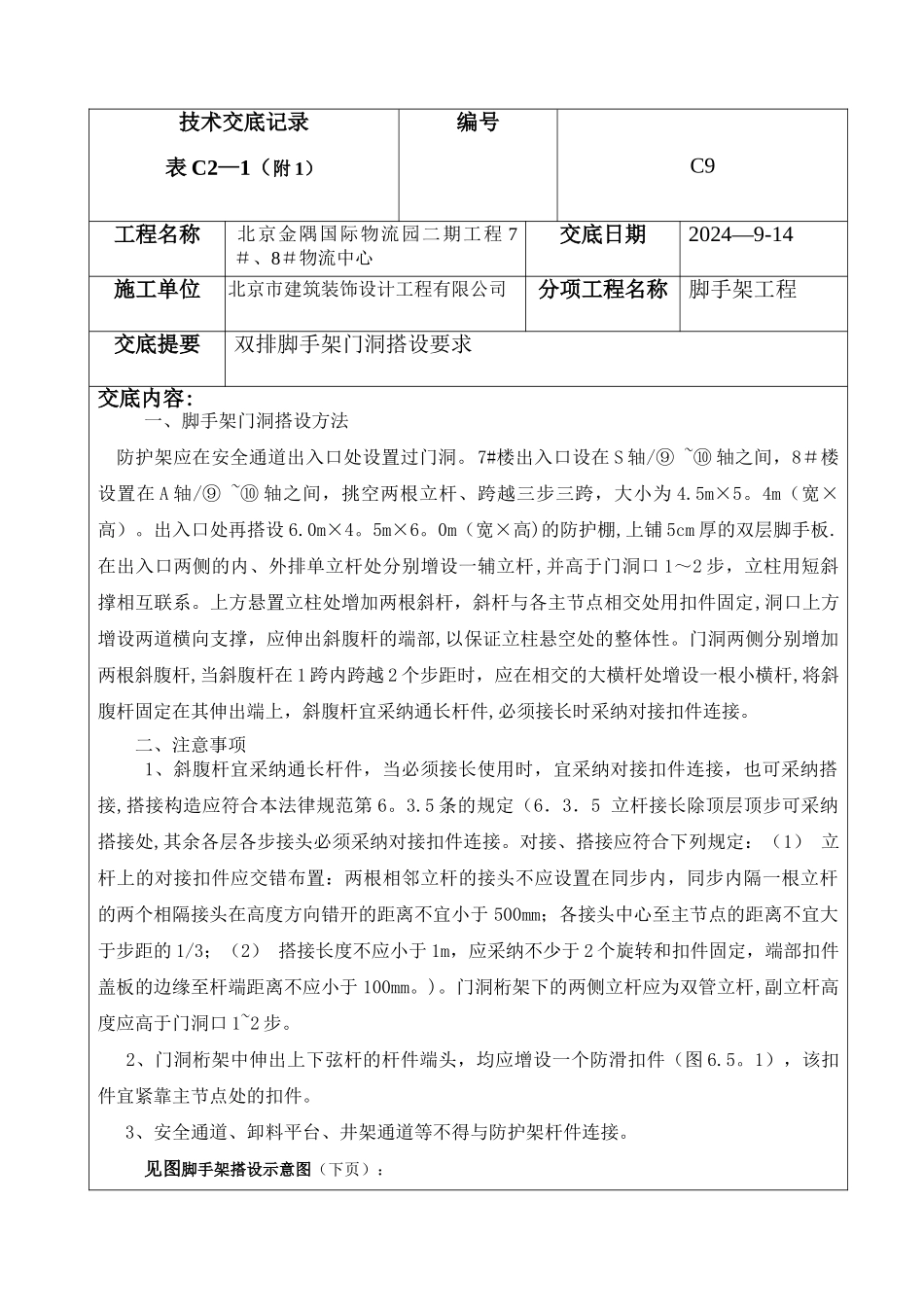

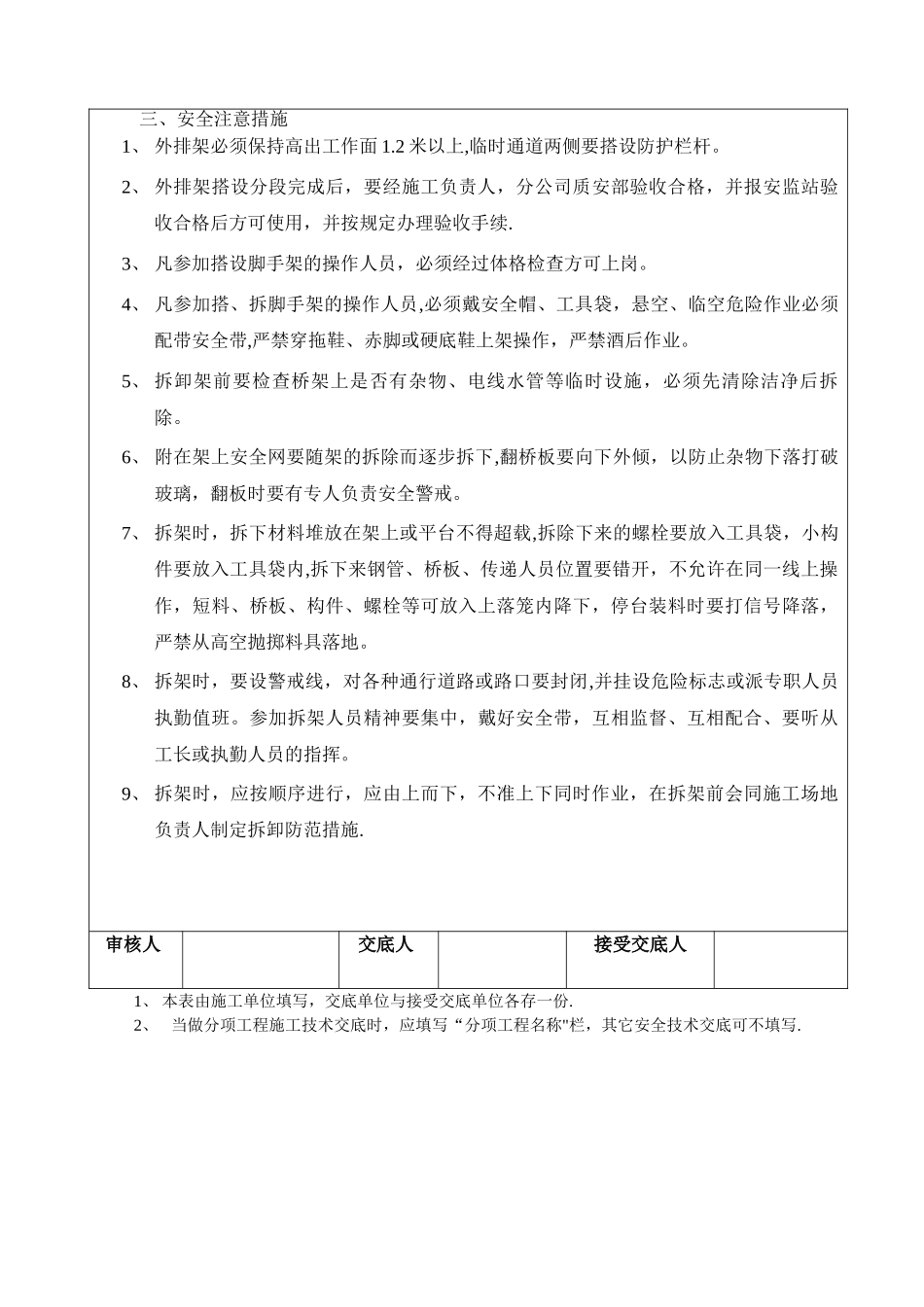

技术交底记录表 C2—1(附 1)编号C9工程名称北京金隅国际物流园二期工程 7#、8#物流中心交底日期2024—9-14施工单位北京市建筑装饰设计工程有限公司分项工程名称脚手架工程交底提要双排脚手架门洞搭设要求交底内容: 一、脚手架门洞搭设方法 防护架应在安全通道出入口处设置过门洞。7#楼出入口设在 S 轴/⑨ ~⑩ 轴之间,8#楼设置在 A 轴/⑨ ~⑩ 轴之间,挑空两根立杆、跨越三步三跨,大小为 4.5m×5。4m(宽×高)。出入口处再搭设 6.0m×4。5m×6。0m(宽×高)的防护棚,上铺 5cm 厚的双层脚手板.在出入口两侧的内、外排单立杆处分别增设一辅立杆,并高于门洞口 1~2 步,立柱用短斜撑相互联系。上方悬置立柱处增加两根斜杆,斜杆与各主节点相交处用扣件固定,洞口上方增设两道横向支撑,应伸出斜腹杆的端部,以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆,当斜腹杆在 1 跨内跨越 2 个步距时,应在相交的大横杆处增设一根小横杆,将斜腹杆固定在其伸出端上,斜腹杆宜采纳通长杆件,必须接长时采纳对接扣件连接。二、注意事项 1、斜腹杆宜采纳通长杆件,当必须接长使用时,宜采纳对接扣件连接,也可采纳搭接,搭接构造应符合本法律规范第 6。3.5 条的规定(6.3.5 立杆接长除顶层顶步可采纳搭接处,其余各层各步接头必须采纳对接扣件连接。对接、搭接应符合下列规定:(1) 立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm;各接头中心至主节点的距离不宜大于步距的 1/3;(2) 搭接长度不应小于 1m,应采纳不少于 2 个旋转和扣件固定,端部扣件盖板的边缘至杆端距离不应小于 100mm。)。门洞桁架下的两侧立杆应为双管立杆,副立杆高度应高于门洞口 1~2 步。 2、门洞桁架中伸出上下弦杆的杆件端头,均应增设一个防滑扣件(图 6.5。1),该扣件宜紧靠主节点处的扣件。 3、安全通道、卸料平台、井架通道等不得与防护架杆件连接。 见图脚手架搭设示意图(下页):三、安全注意措施1、 外排架必须保持高出工作面 1.2 米以上,临时通道两侧要搭设防护栏杆。2、 外排架搭设分段完成后,要经施工负责人,分公司质安部验收合格,并报安监站验收合格后方可使用,并按规定办理验收手续.3、 凡参加搭设脚手架的操作人员,必须经过体格检查方可上岗。4、 凡参加搭、拆脚手架的操作人员,必须戴安全帽、工具袋,悬空、临...
