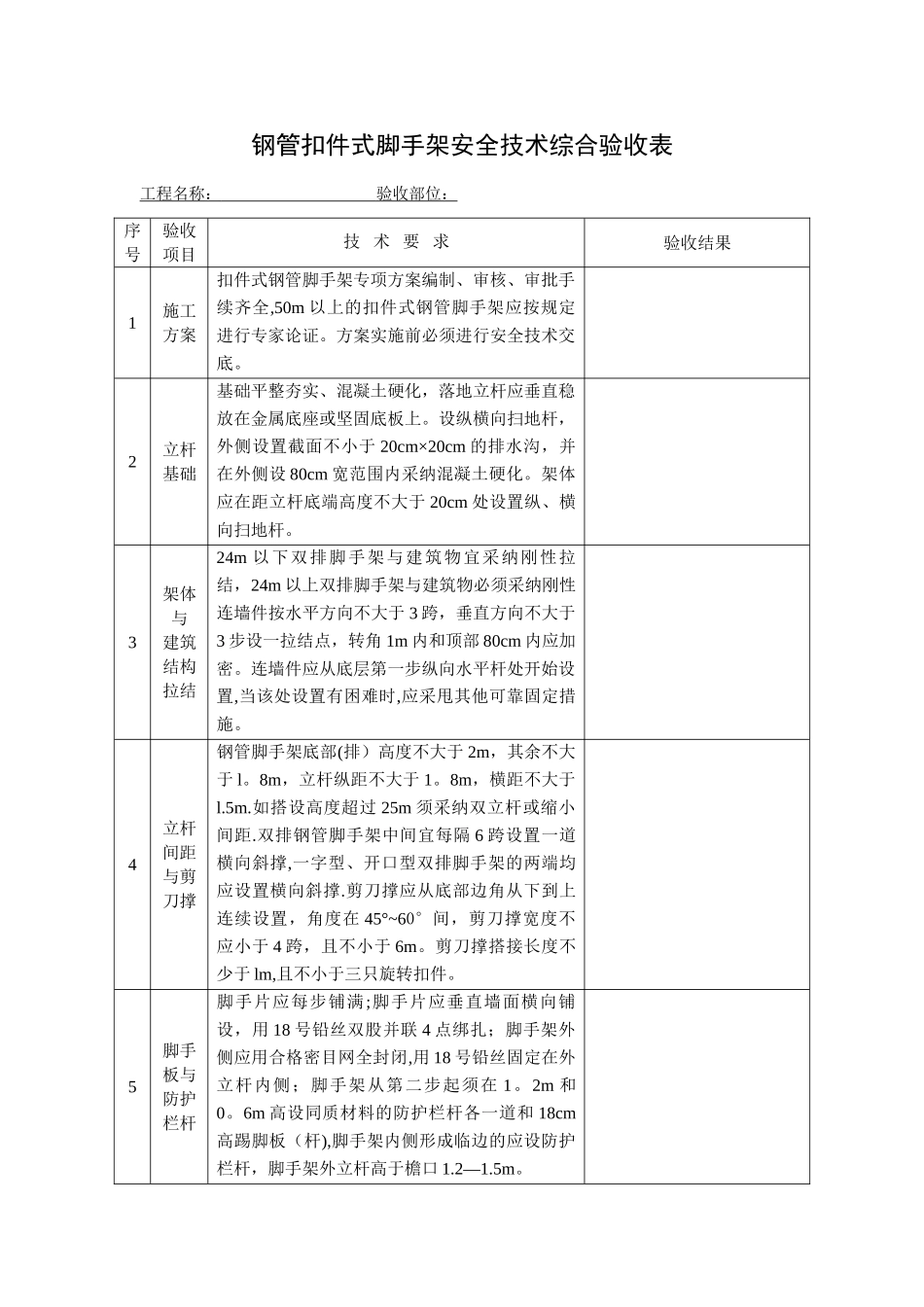

钢管扣件式脚手架安全技术综合验收表工程名称: 验收部位: 序号验收项目技 术 要 求验收结果1施工方案扣件式钢管脚手架专项方案编制、审核、审批手续齐全,50m 以上的扣件式钢管脚手架应按规定进行专家论证。方案实施前必须进行安全技术交底。2立杆基础基础平整夯实、混凝土硬化,落地立杆应垂直稳放在金属底座或坚固底板上。设纵横向扫地杆,外侧设置截面不小于 20cm×20cm 的排水沟,并在外侧设 80cm 宽范围内采纳混凝土硬化。架体应在距立杆底端高度不大于 20cm 处设置纵、横向扫地杆。3架体与建筑结构拉结24m 以下双排脚手架与建筑物宜采纳刚性拉结,24m 以上双排脚手架与建筑物必须采纳刚性连墙件按水平方向不大于 3 跨,垂直方向不大于3 步设一拉结点,转角 1m 内和顶部 80cm 内应加密。连墙件应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采甩其他可靠固定措施。4立杆间距与剪刀撑钢管脚手架底部(排)高度不大于 2m,其余不大于 l。8m,立杆纵距不大于 1。8m,横距不大于l.5m.如搭设高度超过 25m 须采纳双立杆或缩小间距.双排钢管脚手架中间宜每隔 6 跨设置一道横向斜撑,一字型、开口型双排脚手架的两端均应设置横向斜撑.剪刀撑应从底部边角从下到上连续设置,角度在 45°~60°间,剪刀撑宽度不应小于 4 跨,且不小于 6m。剪刀撑搭接长度不少于 lm,且不小于三只旋转扣件。5脚手板与防护栏杆脚手片应每步铺满;脚手片应垂直墙面横向铺设,用 18 号铅丝双股并联 4 点绑扎;脚手架外侧应用合格密目网全封闭,用 18 号铅丝固定在外立杆内侧;脚手架从第二步起须在 1。2m 和0。6m 高设同质材料的防护栏杆各一道和 18cm高踢脚板(杆),脚手架内侧形成临边的应设防护栏杆,脚手架外立杆高于檐口 1.2—1.5m。序号验收项目技 术 要 求验收结果6杆件连接立杆必须采纳对接(顶层顶排立杆可以搭接),大横杆可以对接或搭接,剪刀撑和其他杆件采纳搭接,搭接长度不小于 100㎝,并不少于 3 只扣件紧固;相邻杆件的接头必须错开,同一平面上的接头不得超过总数的 50%,小横杆两端伸出立杆净长度不小于 10㎝。7架体内层间防护当内立杆距墙大于 20㎝时应铺设站人片,施工层及以下每隔 3 步与建筑物之间应进行水平封闭隔离,首层及顶层应设置水平封闭隔离。8构配件材质钢管选用外径 48。3㎜,壁厚 3。6㎜的 Q235 钢管,无锈蚀、裂纹、弯曲变形、扣件应符合标准要求,并按要求进行检测.9通道...
