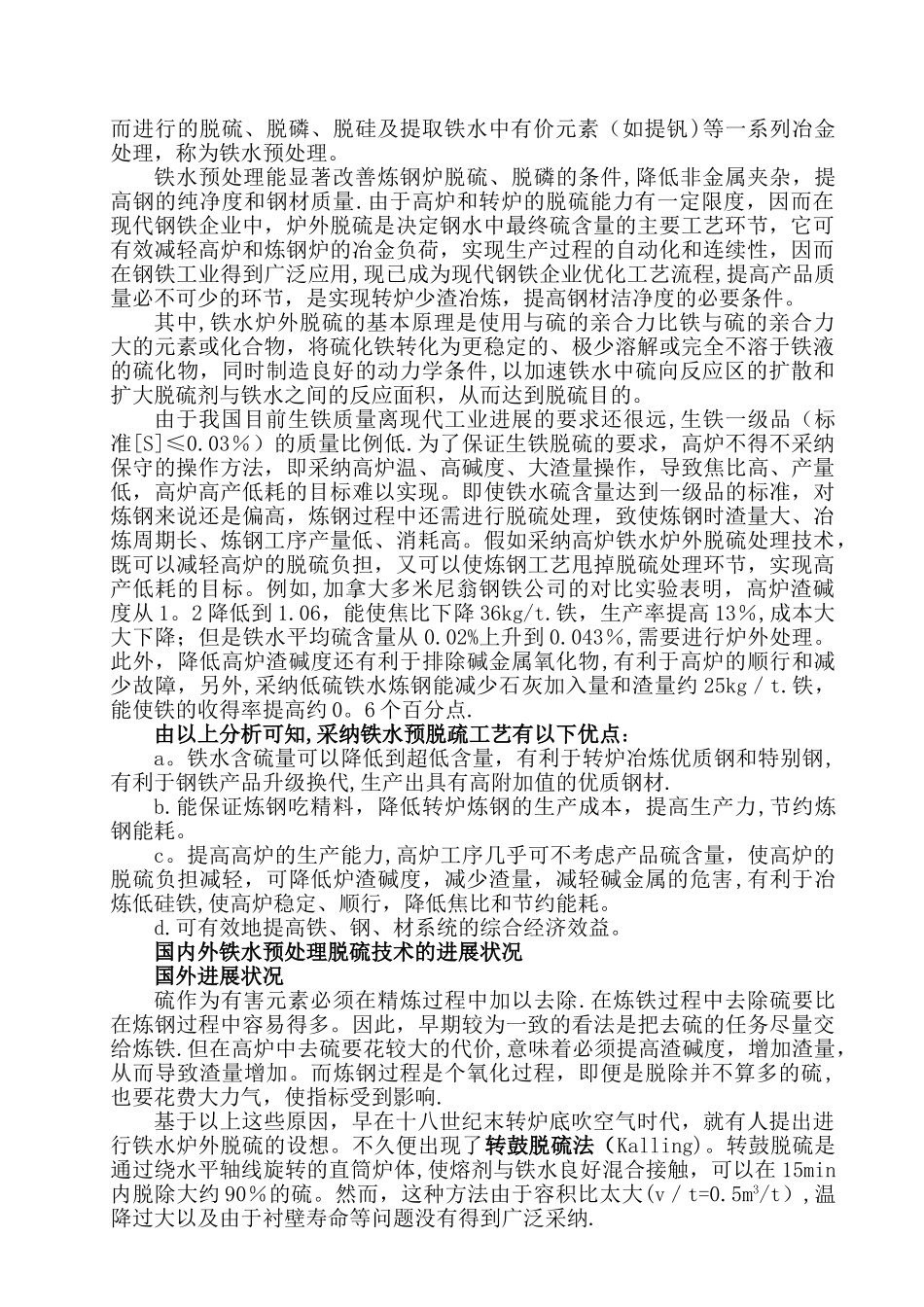

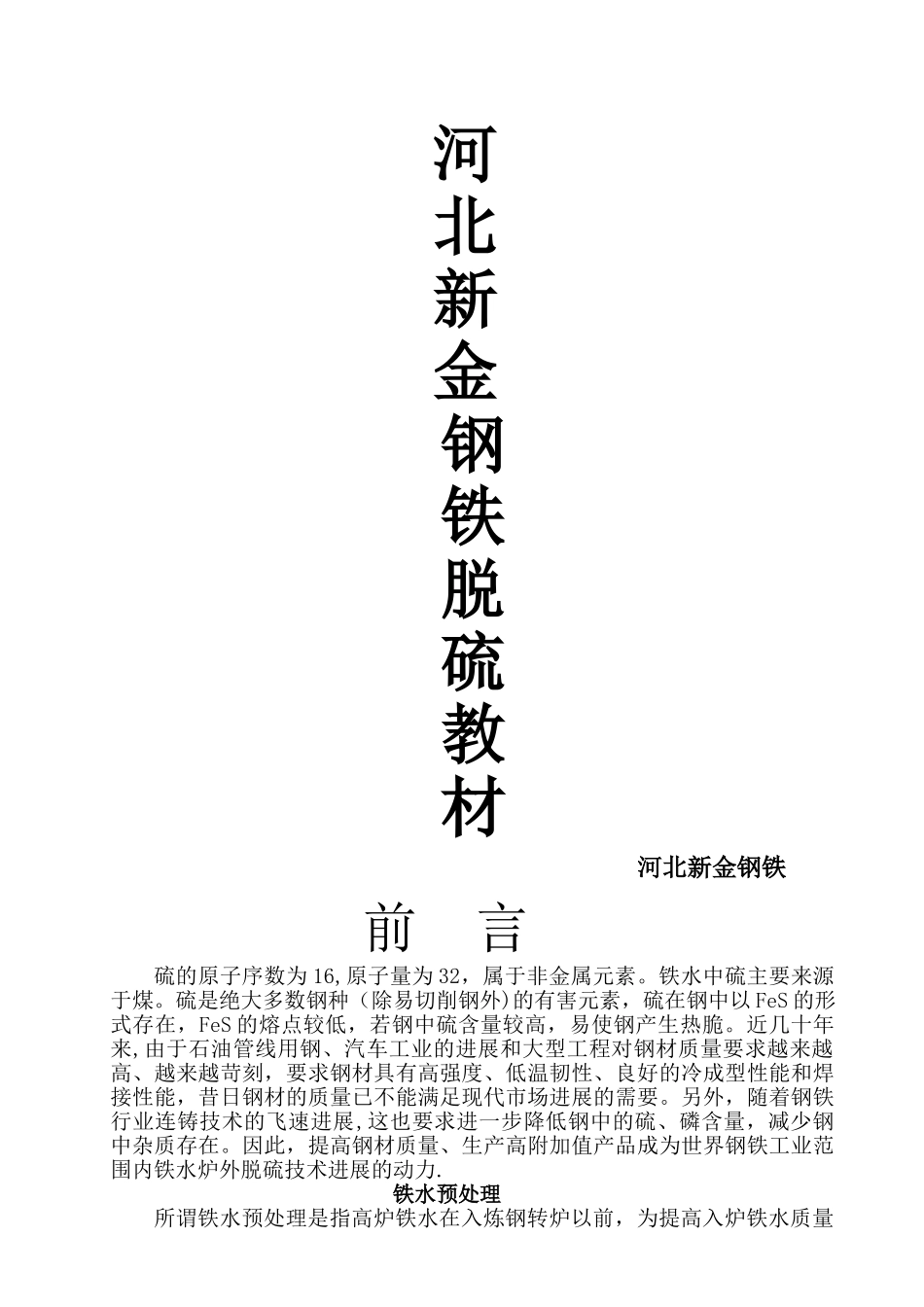

河北新金钢铁脱硫教材河北新金钢铁前 言硫的原子序数为 16,原子量为 32，属于非金属元素。铁水中硫主要来源于煤。硫是绝大多数钢种（除易切削钢外)的有害元素，硫在钢中以 FeS 的形式存在，FeS 的熔点较低，若钢中硫含量较高，易使钢产生热脆。近几十年来,由于石油管线用钢、汽车工业的进展和大型工程对钢材质量要求越来越高、越来越苛刻，要求钢材具有高强度、低温韧性、良好的冷成型性能和焊接性能，昔日钢材的质量已不能满足现代市场进展的需要。另外，随着钢铁行业连铸技术的飞速进展,这也要求进一步降低钢中的硫、磷含量，减少钢中杂质存在。因此，提高钢材质量、生产高附加值产品成为世界钢铁工业范围内铁水炉外脱硫技术进展的动力. 铁水预处理所谓铁水预处理是指高炉铁水在入炼钢转炉以前，为提高入炉铁水质量而进行的脱硫、脱磷、脱硅及提取铁水中有价元素（如提钒)等一系列冶金处理，称为铁水预处理。铁水预处理能显著改善炼钢炉脱硫、脱磷的条件,降低非金属夹杂，提高钢的纯净度和钢材质量.由于高炉和转炉的脱硫能力有一定限度，因而在现代钢铁企业中，炉外脱硫是决定钢水中最终硫含量的主要工艺环节，它可有效减轻高炉和炼钢炉的冶金负荷，实现生产过程的自动化和连续性，因而在钢铁工业得到广泛应用,现已成为现代钢铁企业优化工艺流程,提高产品质量必不可少的环节，是实现转炉少渣冶炼，提高钢材洁净度的必要条件。其中,铁水炉外脱硫的基本原理是使用与硫的亲合力比铁与硫的亲合力大的元素或化合物，将硫化铁转化为更稳定的、极少溶解或完全不溶于铁液的硫化物，同时制造良好的动力学条件,以加速铁水中硫向反应区的扩散和扩大脱硫剂与铁水之间的反应面积，从而达到脱硫目的。由于我国目前生铁质量离现代工业进展的要求还很远,生铁一级品（标准[S]≤0.03％）的质量比例低.为了保证生铁脱硫的要求，高炉不得不采纳保守的操作方法，即采纳高炉温、高碱度、大渣量操作，导致焦比高、产量低，高炉高产低耗的目标难以实现。即使铁水硫含量达到一级品的标准，对炼钢来说还是偏高，炼钢过程中还需进行脱硫处理，致使炼钢时渣量大、冶炼周期长、炼钢工序产量低、消耗高。假如采纳高炉铁水炉外脱硫处理技术，既可以减轻高炉的脱硫负担，又可以使炼钢工艺甩掉脱硫处理环节，实现高产低耗的目标。例如,加拿大多米尼翁钢铁公司的对比实验表明，高炉渣碱度从 1。2 降低到 1.06，能使焦比下降 36kg/t.铁，生产率提高 13％,成本大大下降；...
