膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法

膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法_第1页
1/15
膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法_第2页
2/15
膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法_第3页
3/15

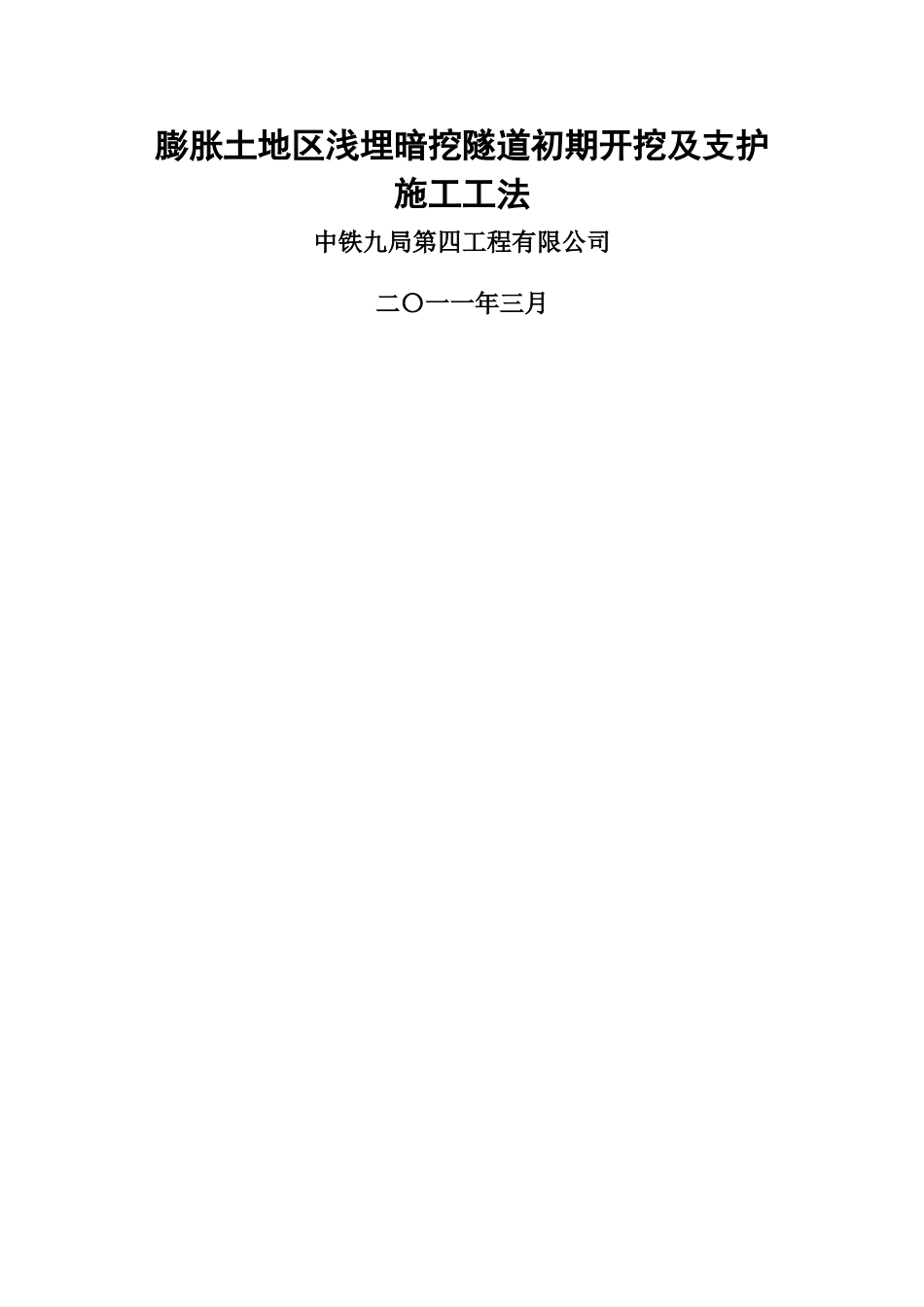

膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法中铁九局第四工程有限公司二〇一一年三月膨胀土地区浅埋暗挖隧道初期开挖及支护施工工法中铁九局第四工程有限公司李敬余、阎晓东、李景旺、张超英1 前言隧道浅埋暗挖法施工作为城市地铁工程施工中常常运用的一种施工方法,地铁在这方面已有多个成功先例,施工技术也日趋成熟,鉴于每项隧道工程都有自身的特点,仅借鉴以往施工经验组织施工难以满足当前施工进展要求,本工法详细阐述了跨三环暗挖隧道的施工,经过项目仔细组织、反复验算、努力讨论实践总结出一套有用的施工工艺,便于对日后的类似工程起到借鉴帮助作用。2 工法特点2。1 采纳 CRD 法组织施工,减小路面上的动荷载对暗挖隧道的施工影响;2。2 隧道拱部采纳大管棚配合超前注浆小导管形成最外围整体支护体系;2。3 全过程监控量测信息化指导施工,使施工全过程均处于可控状态;2。4 采纳四步开挖法组织施工,工序简单,容易推广,特别施工机械需用量小; 2.5 通过分部开挖,合理组织施工班组循环作业,节约工期,节约施工费用投入。3 适用范围本工法适用于城市地铁隧道工程以及具有微膨胀地质的施施工场地区隧道施工;适用于大断面隧道和需要严格控制洞身变形和地表沉降的类似地下工程;同时该工法特别适用于地表有动荷载或有振动源影响的地区施工。4 工艺原理本隧道实行的 CRD 法又称为交叉中隔壁施工法,即在隧道断面中部设置中隔墙和横撑,从而将整个隧道断面分成多个小断面(见图 4-1),减小开挖跨度和开挖高度,同时,各个开挖断面间相互错开掘进,尽量降低对围岩的扰动,同时开挖施工中通过超前注浆小导管、网喷砼使其同管棚形成整体支护体系,临时仰拱、拱顶及洞身部分实行分段成环及时封闭的原则,使开挖断面环环相扣, 形成全断面初期支护封闭结构。图 4—1 部分完成的初支开挖隧道5 暗挖隧道初期开挖及支护施工工艺流程及主要操作要点5.1 暗挖隧道初期开挖及支护流程图5。2 暗挖隧道初期开挖及支护施工主要操作要点5。2。1 降水施工根据当地地质水文资料以及本工程的施工特别要求,经详细验算本次施工共需设置 10 口降水井,降水井布置如图 5。2.1—1 所示图5。2.1-1 降水井平面布置图5.2。2 超前大管棚施工本暗挖隧道与两侧明挖基坑相接,围岩自稳能力差,在明挖主体结构施工完毕进入暗挖隧道施工前,在隧道拱部 120°范围内设φ108mm 大管棚超前支护.图 5。2.2—1 大管棚施工位置布置示意图5。2.3 ...
