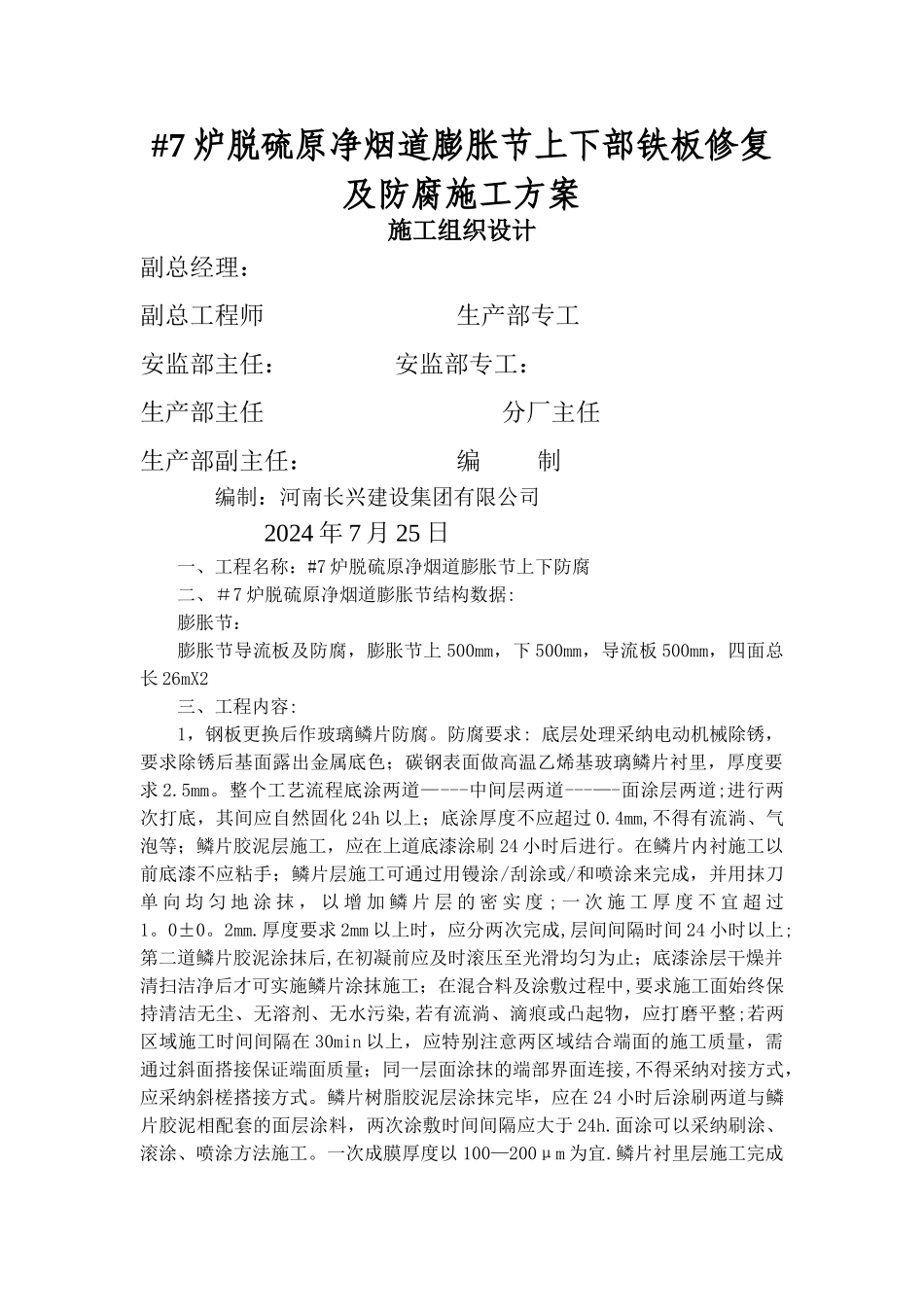

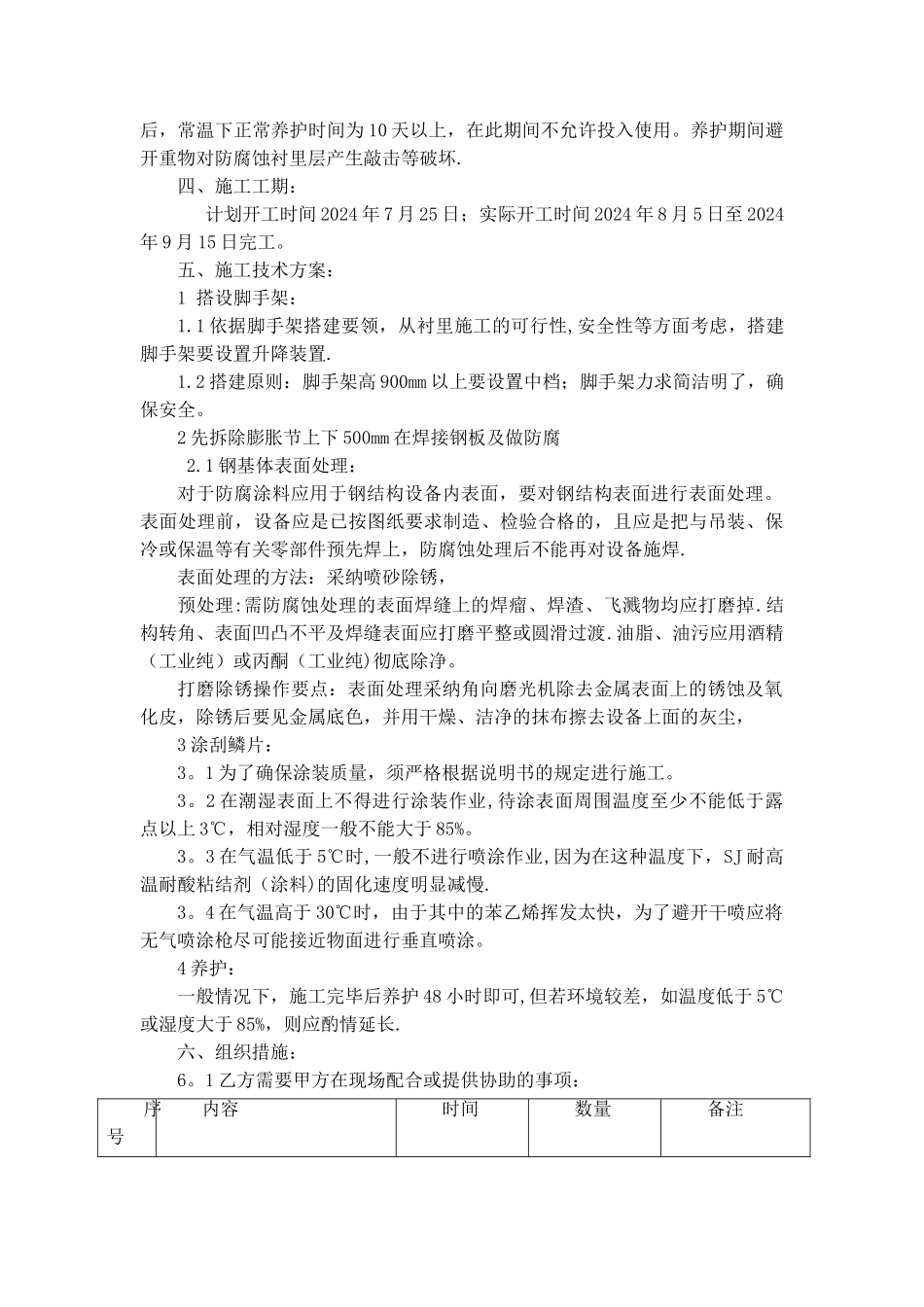

#7 炉脱硫原净烟道膨胀节上下部铁板修复及防腐施工方案施工组织设计副总经理:副总工程师 生产部专工安监部主任: 安监部专工:生产部主任分厂主任生产部副主任: 编 制 编制:河南长兴建设集团有限公司 2024 年 7 月 25 日一、工程名称:#7 炉脱硫原净烟道膨胀节上下防腐二、#7 炉脱硫原净烟道膨胀节结构数据:膨胀节:膨胀节导流板及防腐,膨胀节上 500mm,下 500mm,导流板 500mm,四面总长 26mX2三、工程内容:1,钢板更换后作玻璃鳞片防腐。防腐要求: 底层处理采纳电动机械除锈,要求除锈后基面露出金属底色;碳钢表面做高温乙烯基玻璃鳞片衬里,厚度要求 2.5mm。整个工艺流程底涂两道—---中间层两道---—-面涂层两道;进行两次打底,其间应自然固化 24h 以上;底涂厚度不应超过 0.4mm,不得有流淌、气泡等;鳞片胶泥层施工,应在上道底漆涂刷 24 小时后进行。在鳞片内衬施工以前底漆不应粘手;鳞片层施工可通过用镘涂/刮涂或/和喷涂来完成,并用抹刀单 向 均 匀 地 涂 抹 , 以 增 加 鳞 片 层 的 密 实 度 ; 一 次 施 工 厚 度 不 宜 超 过1。0±0。2mm.厚度要求 2mm 以上时,应分两次完成,层间间隔时间 24 小时以上;第二道鳞片胶泥涂抹后,在初凝前应及时滚压至光滑均匀为止;底漆涂层干燥并清扫洁净后才可实施鳞片涂抹施工;在混合料及涂敷过程中,要求施工面始终保持清洁无尘、无溶剂、无水污染,若有流淌、滴痕或凸起物,应打磨平整;若两区域施工时间间隔在 30min 以上,应特别注意两区域结合端面的施工质量,需通过斜面搭接保证端面质量;同一层面涂抹的端部界面连接,不得采纳对接方式,应采纳斜槎搭接方式。鳞片树脂胶泥层涂抹完毕,应在 24 小时后涂刷两道与鳞片胶泥相配套的面层涂料,两次涂敷时间间隔应大于 24h.面涂可以采纳刷涂、滚涂、喷涂方法施工。一次成膜厚度以 100—200μm 为宜.鳞片衬里层施工完成后,常温下正常养护时间为 10 天以上,在此期间不允许投入使用。养护期间避开重物对防腐蚀衬里层产生敲击等破坏.四、施工工期: 计划开工时间 2024 年 7 月 25 日;实际开工时间 2024 年 8 月 5 日至 2024年 9 月 15 日完工。五、施工技术方案:1 搭设脚手架:1.1 依据脚手架搭建要领,从衬里施工的可行性,安全性等方面考虑,搭建脚手架要设置升降装置.1.2 搭建原则:脚手架高 900mm 以上要设置中档;脚手架力求简洁明了,确保安全。2...
