自动化仪表作业及答案参考

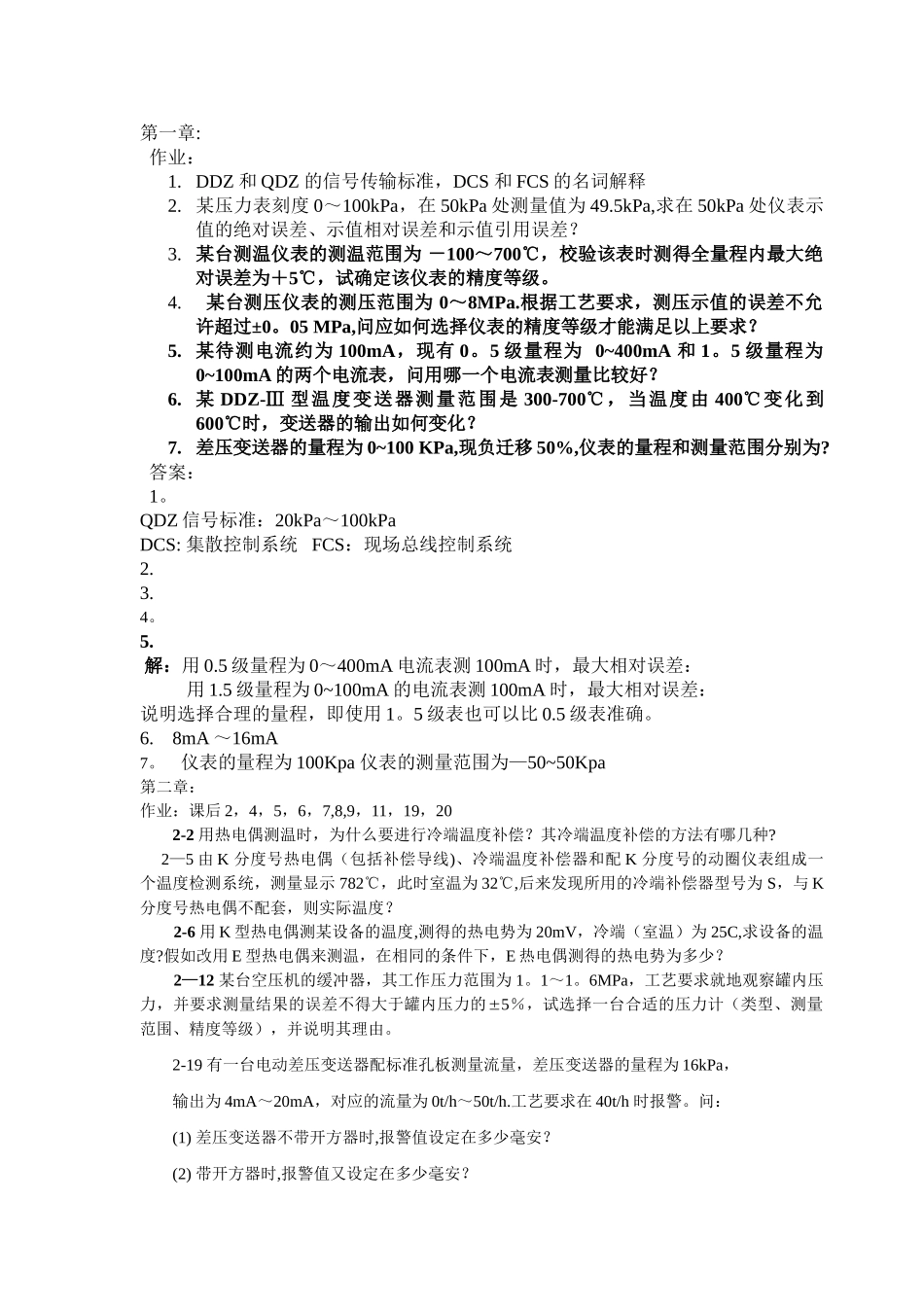

第一章:作业：1. DDZ 和 QDZ 的信号传输标准，DCS 和 FCS 的名词解释2. 某压力表刻度 0～100kPa，在 50kPa 处测量值为 49.5kPa,求在 50kPa 处仪表示值的绝对误差、示值相对误差和示值引用误差？ 3. 某台测温仪表的测温范围为 －100～700℃，校验该表时测得全量程内最大绝对误差为＋5℃，试确定该仪表的精度等级。4. 某台测压仪表的测压范围为 0～8MPa.根据工艺要求，测压示值的误差不允许超过±0。05 MPa,问应如何选择仪表的精度等级才能满足以上要求？5. 某待测电流约为 100mA，现有 0。5 级量程为 0~400mA 和 1。5 级量程为0~100mA 的两个电流表，问用哪一个电流表测量比较好？6. 某 DDZ-Ⅲ 型温度变送器测量范围是 300-700℃，当温度由 400℃变化到600℃时，变送器的输出如何变化？7. 差压变送器的量程为 0~100 KPa,现负迁移 50%,仪表的量程和测量范围分别为?答案：1。QDZ 信号标准：20kPa～100kPaDCS: 集散控制系统 FCS：现场总线控制系统2.3.4。5. 解：用 0.5 级量程为 0～400mA 电流表测 100mA 时，最大相对误差：用 1.5 级量程为 0~100mA 的电流表测 100mA 时，最大相对误差：说明选择合理的量程，即使用 1。5 级表也可以比 0.5 级表准确。6. 8mA ～16mA7。 仪表的量程为 100Kpa 仪表的测量范围为—50~50Kpa第二章：作业：课后 2，4，5，6，7,8,9，11，19，202-2 用热电偶测温时，为什么要进行冷端温度补偿？其冷端温度补偿的方法有哪几种? 2—5 由 K 分度号热电偶（包括补偿导线)、冷端温度补偿器和配 K 分度号的动圈仪表组成一个温度检测系统，测量显示 782℃，此时室温为 32℃,后来发现所用的冷端补偿器型号为 S，与 K 分度号热电偶不配套，则实际温度？2-6 用 K 型热电偶测某设备的温度,测得的热电势为 20mV，冷端（室温）为 25C,求设备的温度?假如改用 E 型热电偶来测温，在相同的条件下，E 热电偶测得的热电势为多少？2—12 某台空压机的缓冲器，其工作压力范围为 1。1～1。6MPa，工艺要求就地观察罐内压力，并要求测量结果的误差不得大于罐内压力的5％，试选择一台合适的压力计（类型、测量范围、精度等级），并说明其理由。2-19 有一台电动差压变送器配标准孔板测量流量，差压变送器的量程为 16kPa，输出为 4mA～20mA，对应的流量为 0t/h～50t/h.工艺要求在 40t/h 时报警。问：(1) 差压变送器不带开方器时,报警值设定在多少毫安？...
