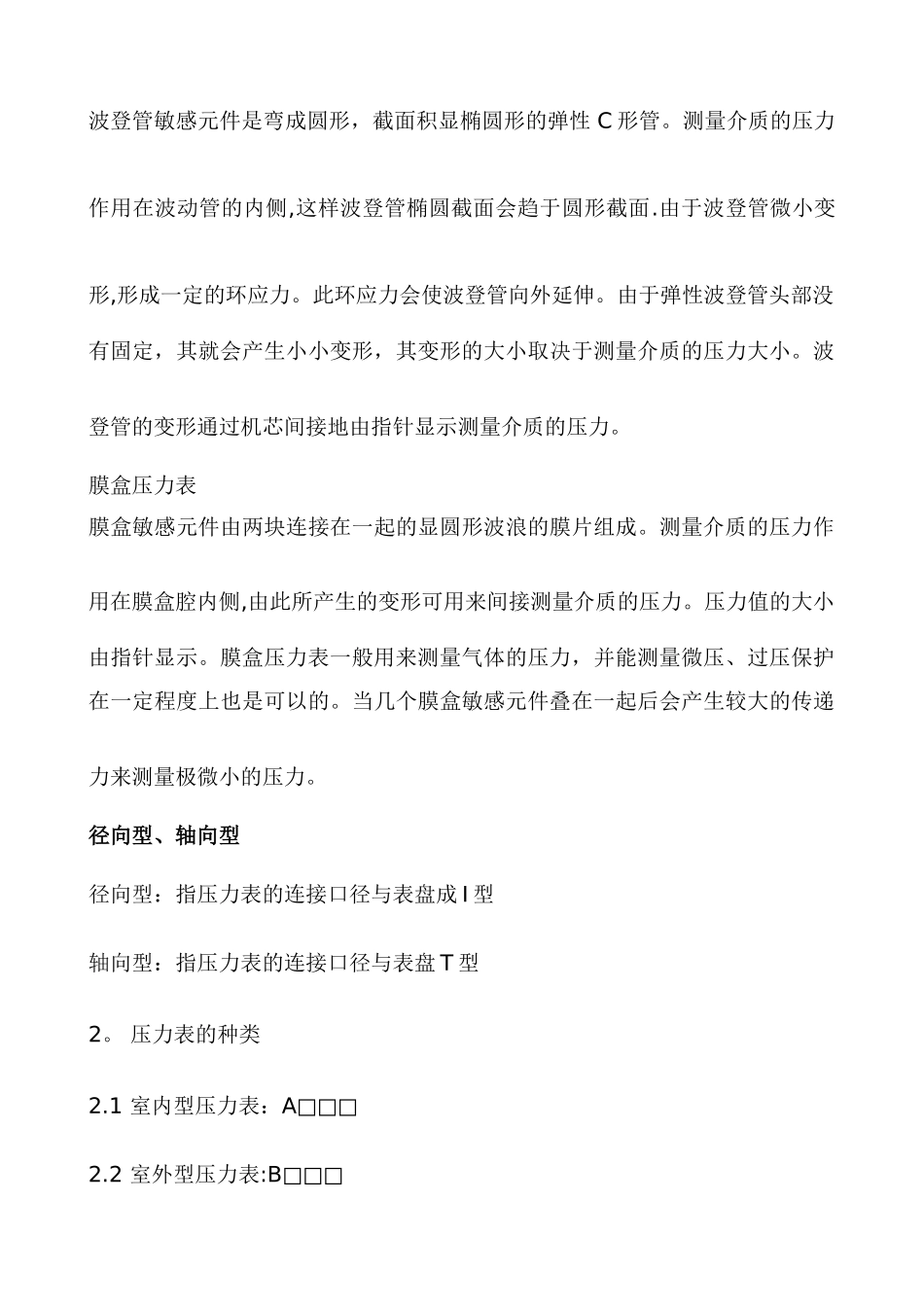

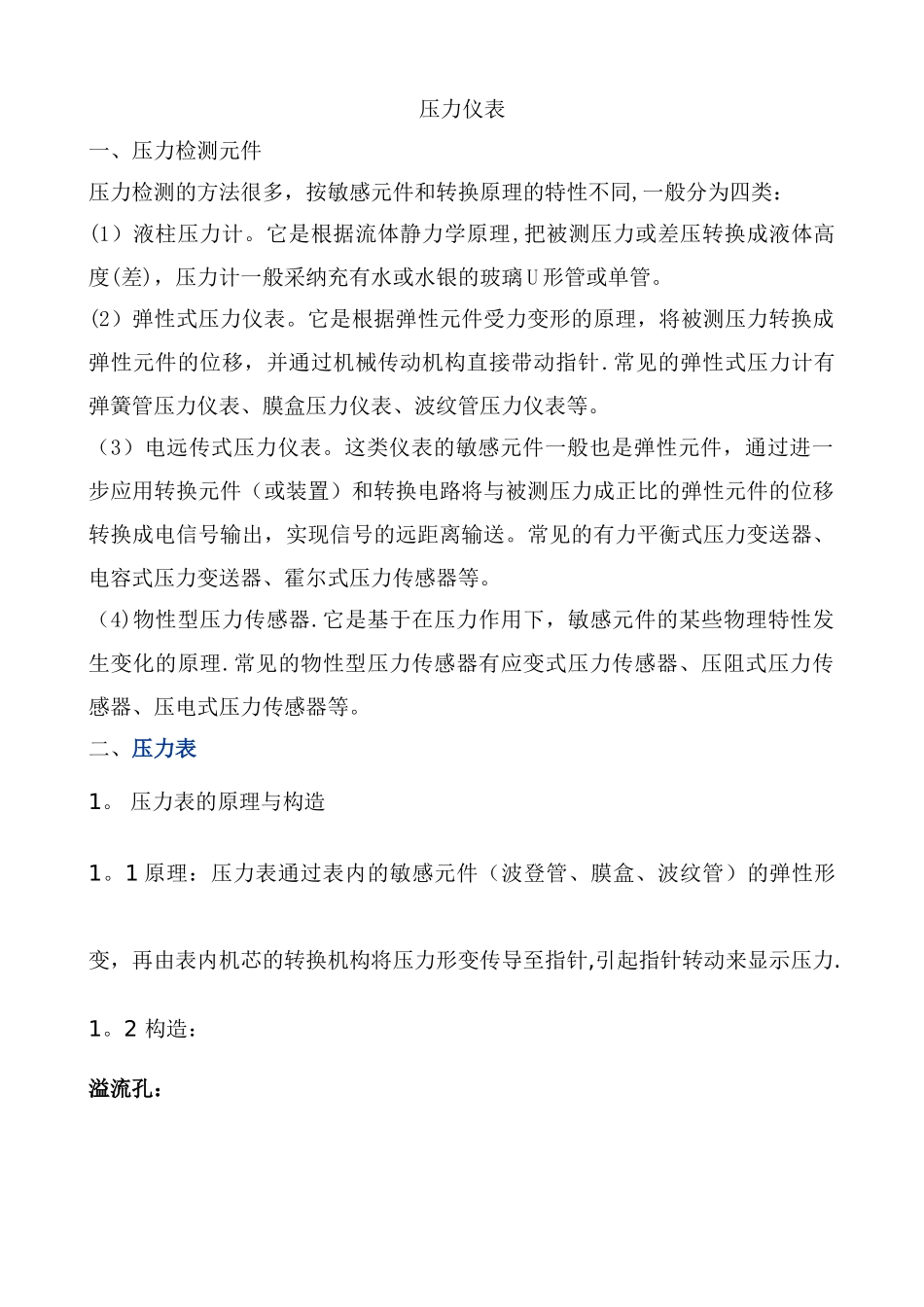

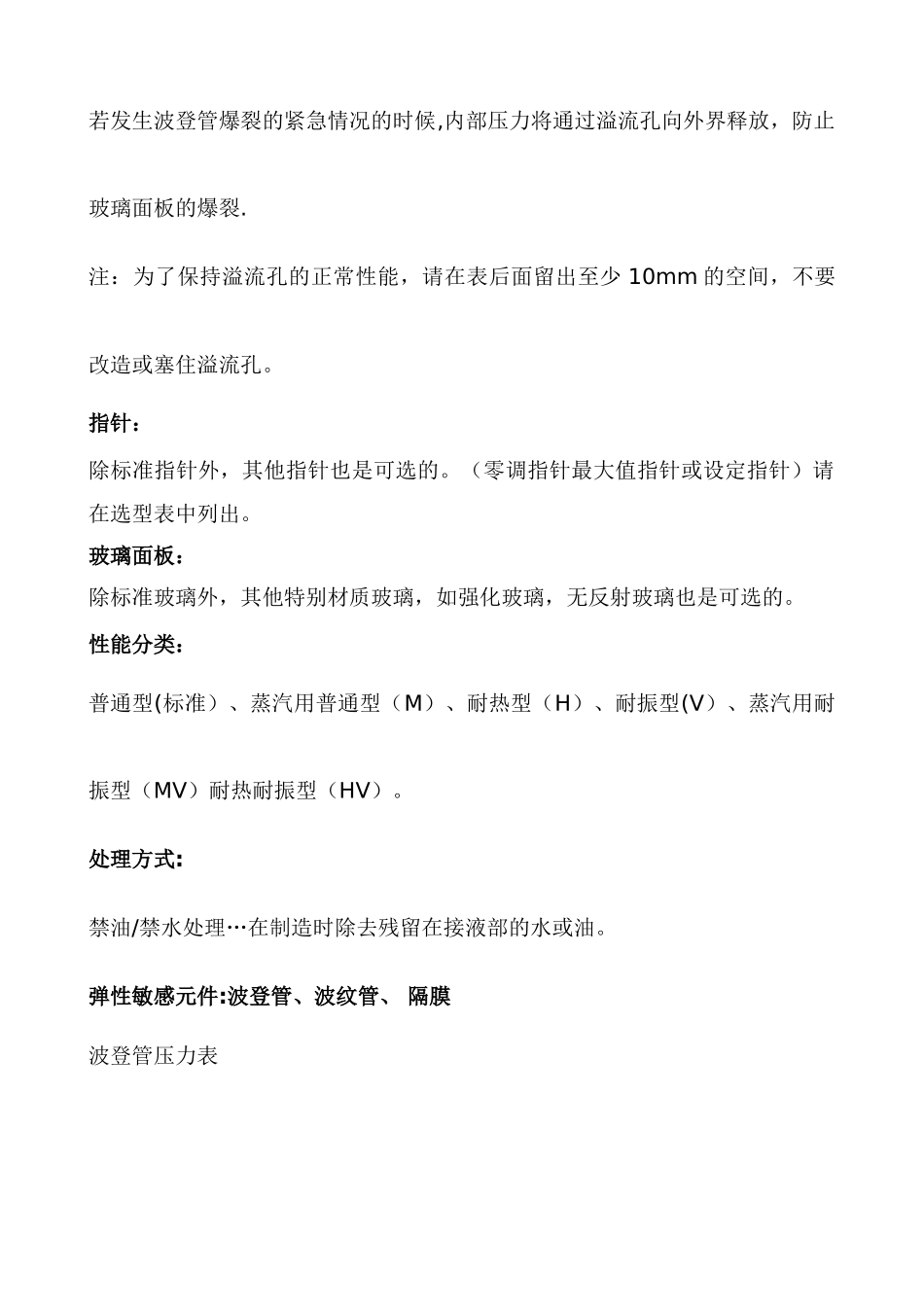

压力仪表一、压力检测元件压力检测的方法很多，按敏感元件和转换原理的特性不同,一般分为四类：(1）液柱压力计。它是根据流体静力学原理,把被测压力或差压转换成液体高度(差)，压力计一般采纳充有水或水银的玻璃 U 形管或单管。(2）弹性式压力仪表。它是根据弹性元件受力变形的原理，将被测压力转换成弹性元件的位移，并通过机械传动机构直接带动指针.常见的弹性式压力计有弹簧管压力仪表、膜盒压力仪表、波纹管压力仪表等。（3）电远传式压力仪表。这类仪表的敏感元件一般也是弹性元件，通过进一步应用转换元件（或装置）和转换电路将与被测压力成正比的弹性元件的位移转换成电信号输出，实现信号的远距离输送。常见的有力平衡式压力变送器、电容式压力变送器、霍尔式压力传感器等。（4)物性型压力传感器.它是基于在压力作用下，敏感元件的某些物理特性发生变化的原理.常见的物性型压力传感器有应变式压力传感器、压阻式压力传感器、压电式压力传感器等。二、压力表1。 压力表的原理与构造 1。1 原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力.1。2 构造： 溢流孔： 若发生波登管爆裂的紧急情况的时候,内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂.注：为了保持溢流孔的正常性能，请在表后面留出至少 10mm 的空间，不要改造或塞住溢流孔。 指针： 除标准指针外，其他指针也是可选的。（零调指针最大值指针或设定指针）请在选型表中列出。玻璃面板：除标准玻璃外，其他特别材质玻璃，如强化玻璃，无反射玻璃也是可选的。 性能分类： 普通型(标准）、蒸汽用普通型（M）、耐热型（H）、耐振型(V）、蒸汽用耐振型（MV）耐热耐振型（HV）。处理方式:禁油/禁水处理…在制造时除去残留在接液部的水或油。弹性敏感元件:波登管、波纹管、 隔膜波登管压力表 波登管敏感元件是弯成圆形，截面积显椭圆形的弹性 C 形管。测量介质的压力作用在波动管的内侧,这样波登管椭圆截面会趋于圆形截面.由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形，其变形的大小取决于测量介质的压力大小。波登管的变形通过机芯间接地由指针显示测量介质的压力。 膜盒压力表膜盒敏感元件由两块连接在一起的显圆形波浪的膜片组成。测量介质的压力作用在膜盒腔内侧,由此所产生的变形可用来间接...
