自动化仪表知识汇编

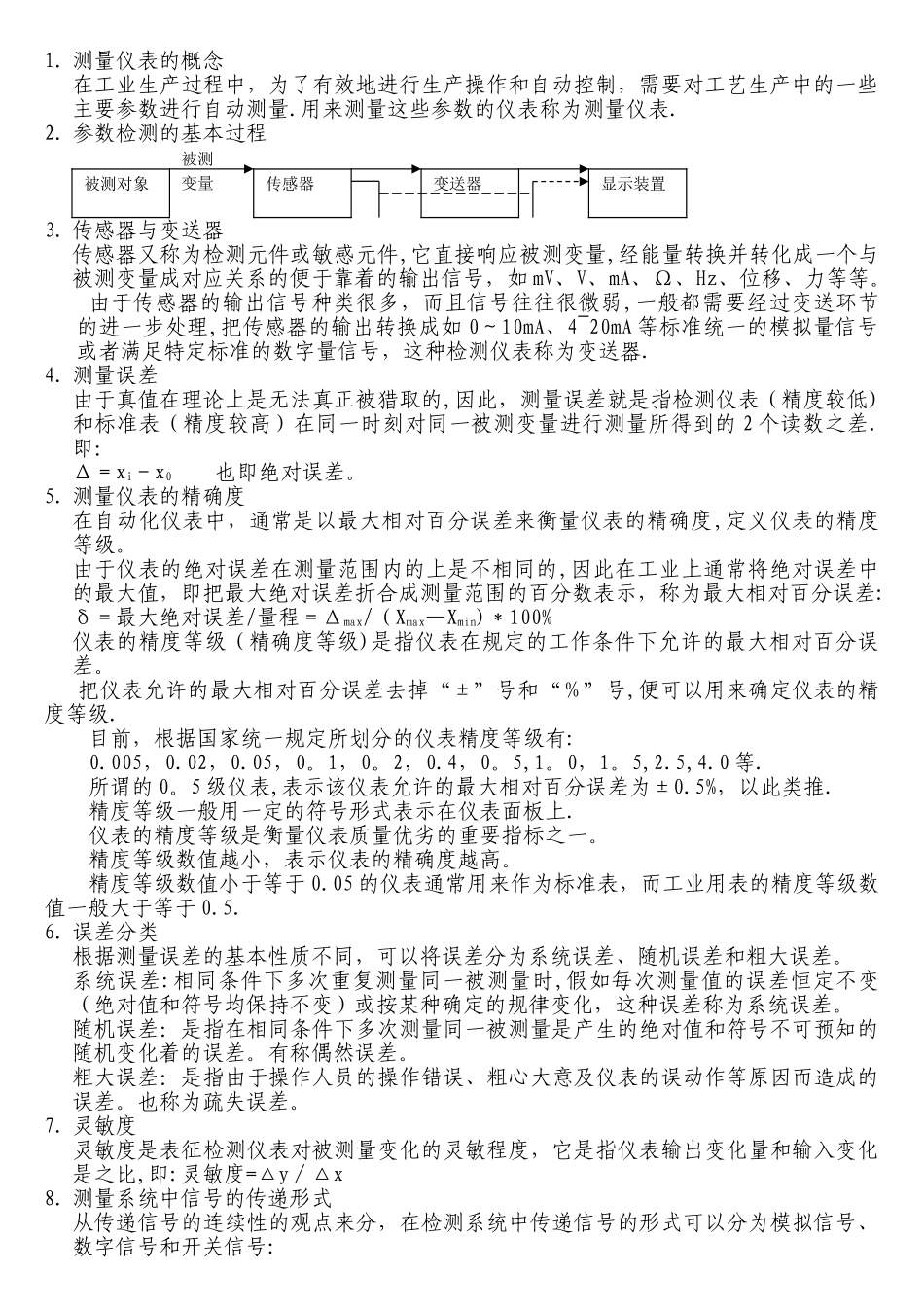

1. 测量仪表的概念在工业生产过程中，为了有效地进行生产操作和自动控制，需要对工艺生产中的一些主要参数进行自动测量.用来测量这些参数的仪表称为测量仪表.2. 参数检测的基本过程3. 传感器与变送器传感器又称为检测元件或敏感元件,它直接响应被测变量,经能量转换并转化成一个与被测变量成对应关系的便于靠着的输出信号，如 mV、V、mA、Ω、Hz、位移、力等等。 由于传感器的输出信号种类很多，而且信号往往很微弱,一般都需要经过变送环节的进一步处理,把传感器的输出转换成如 0～10mA、4~20mA 等标准统一的模拟量信号或者满足特定标准的数字量信号，这种检测仪表称为变送器.4. 测量误差由于真值在理论上是无法真正被猎取的,因此，测量误差就是指检测仪表（精度较低)和标准表（精度较高）在同一时刻对同一被测变量进行测量所得到的 2 个读数之差.即：Δ＝xi－x0 也即绝对误差。5. 测量仪表的精确度在自动化仪表中，通常是以最大相对百分误差来衡量仪表的精确度,定义仪表的精度等级。由于仪表的绝对误差在测量范围内的上是不相同的,因此在工业上通常将绝对误差中的最大值，即把最大绝对误差折合成测量范围的百分数表示，称为最大相对百分误差:δ＝最大绝对误差/量程＝Δmax/（Xmax—Xmin)＊100%仪表的精度等级（精确度等级)是指仪表在规定的工作条件下允许的最大相对百分误差。 把仪表允许的最大相对百分误差去掉“±”号和“％”号,便可以用来确定仪表的精度等级.目前，根据国家统一规定所划分的仪表精度等级有:0.005，0.02，0.05，0。1，0。2，0.4，0。5,1。0，1。5,2.5,4.0 等.所谓的 0。5 级仪表,表示该仪表允许的最大相对百分误差为±0.5%，以此类推.精度等级一般用一定的符号形式表示在仪表面板上.仪表的精度等级是衡量仪表质量优劣的重要指标之一。精度等级数值越小，表示仪表的精确度越高。精度等级数值小于等于 0.05 的仪表通常用来作为标准表，而工业用表的精度等级数值一般大于等于 0.5.6. 误差分类根据测量误差的基本性质不同，可以将误差分为系统误差、随机误差和粗大误差。系统误差:相同条件下多次重复测量同一被测量时,假如每次测量值的误差恒定不变（绝对值和符号均保持不变）或按某种确定的规律变化，这种误差称为系统误差。随机误差：是指在相同条件下多次测量同一被测量是产生的绝对值和符号不可预知的随机变化着的误差。有称偶然误差。粗大误差：是指由于操作人员的操作错误、粗心大意及仪表的误动作等原因...
