自动化作业-答案

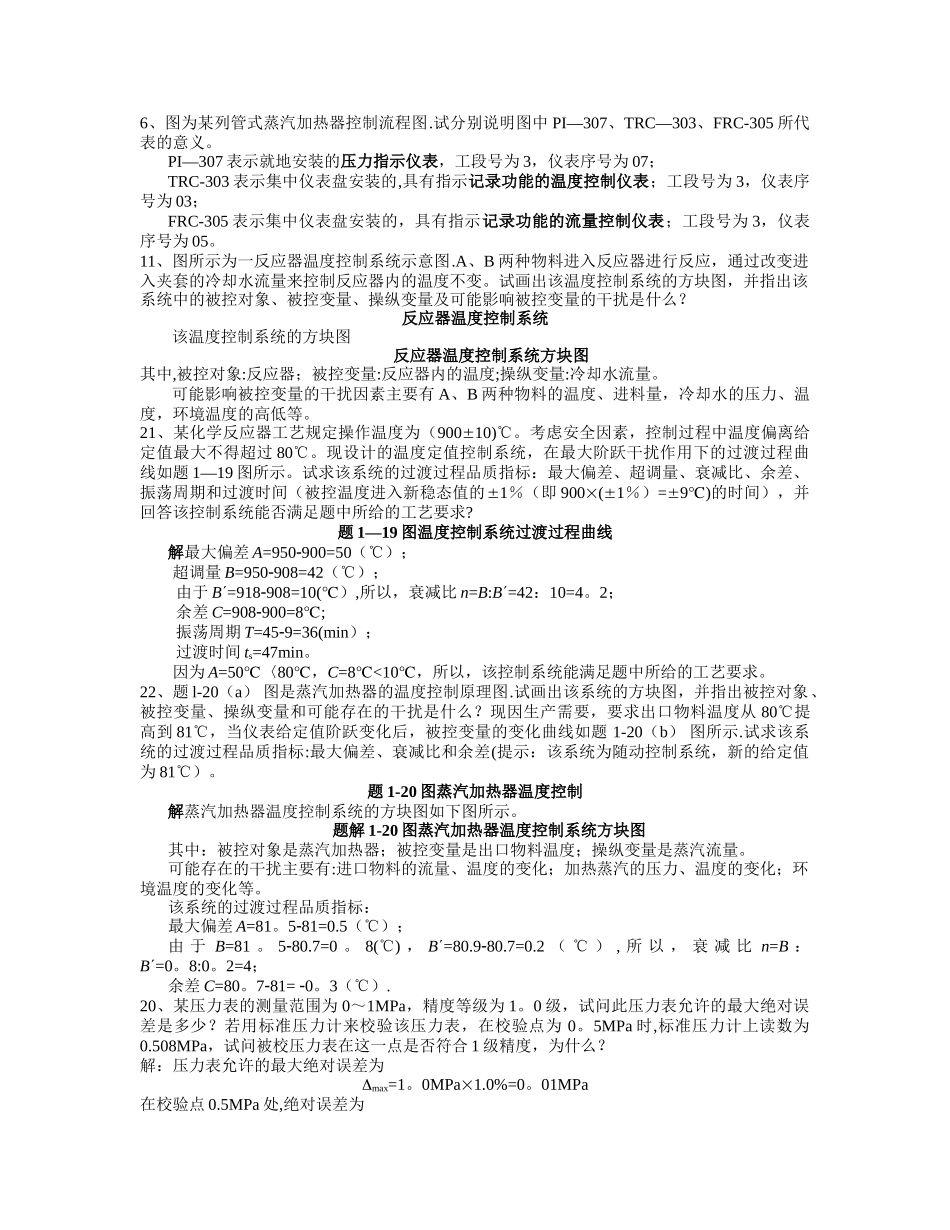

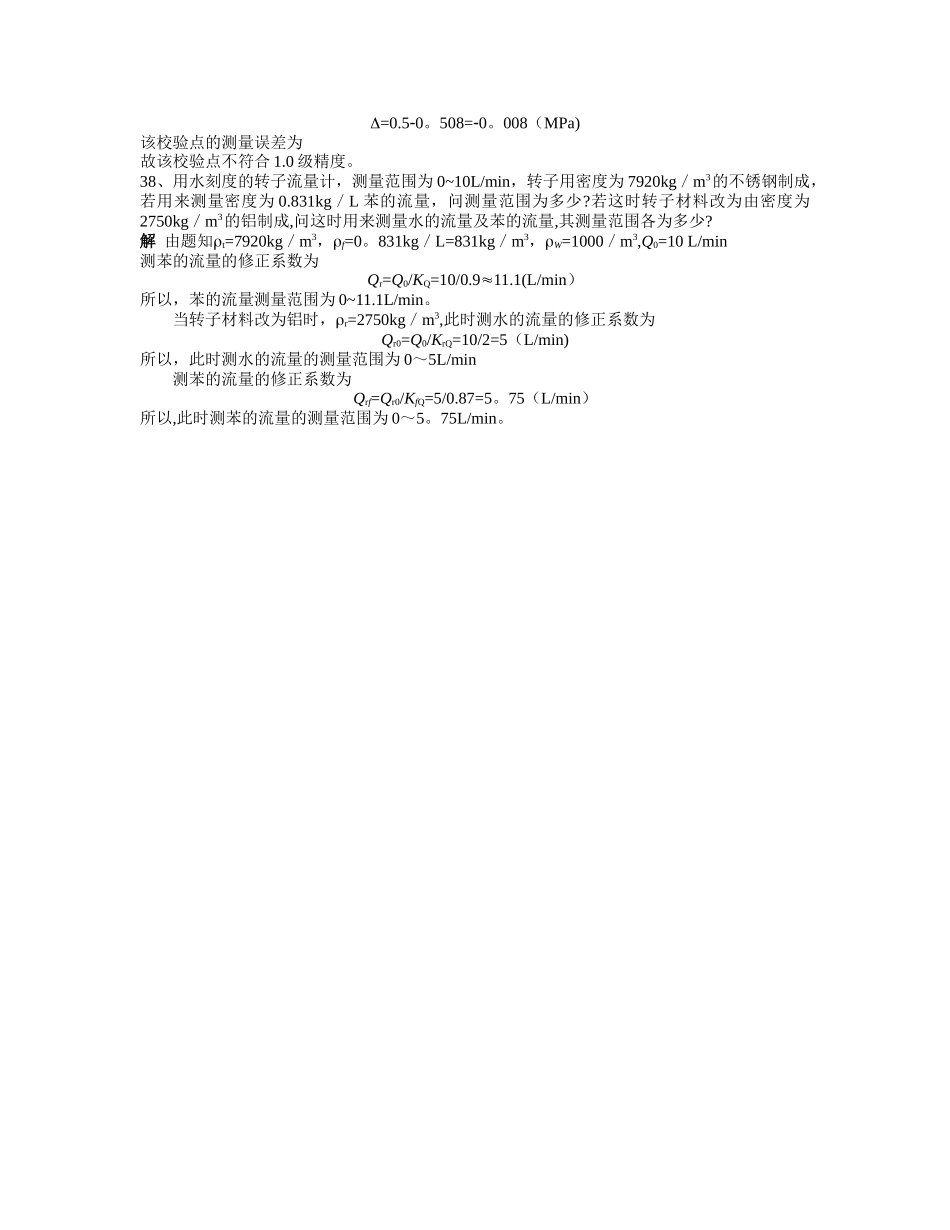

6、图为某列管式蒸汽加热器控制流程图.试分别说明图中 PI—307、TRC—303、FRC-305 所代表的意义。PI—307 表示就地安装的压力指示仪表，工段号为 3，仪表序号为 07；TRC-303 表示集中仪表盘安装的,具有指示记录功能的温度控制仪表；工段号为 3，仪表序号为 03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为 3，仪表序号为 05。11、图所示为一反应器温度控制系统示意图.A、B 两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？反应器温度控制系统该温度控制系统的方块图反应器温度控制系统方块图其中,被控对象:反应器；被控变量:反应器内的温度;操纵变量:冷却水流量。可能影响被控变量的干扰因素主要有 A、B 两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。21、某化学反应器工艺规定操作温度为（90010)℃。考虑安全因素，控制过程中温度偏离给定值最大不得超过 80℃。现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如题 1—19 图所示。试求该系统的过渡过程品质指标：最大偏差、超调量、衰减比、余差、振荡周期和过渡时间（被控温度进入新稳态值的1％（即 900(1％）=9)℃ 的时间），并回答该控制系统能否满足题中所给的工艺要求?题 1—19 图温度控制系统过渡过程曲线解最大偏差 A=950900=50（℃）；超调量 B=950908=42（℃）；由于 B=918908=10(℃）,所以，衰减比 n=B:B=42：10=4。2；余差 C=908900=8;℃振荡周期 T=459=36(min）；过渡时间 ts=47min。因为 A=50℃〈80℃，C=8℃<10℃，所以，该控制系统能满足题中所给的工艺要求。22、题 l-20（a） 图是蒸汽加热器的温度控制原理图.试画出该系统的方块图，并指出被控对象、被控变量、操纵变量和可能存在的干扰是什么？现因生产需要，要求出口物料温度从 80℃提高到 81℃，当仪表给定值阶跃变化后，被控变量的变化曲线如题 1-20（b） 图所示.试求该系统的过渡过程品质指标:最大偏差、衰减比和余差(提示：该系统为随动控制系统，新的给定值为 81℃）。题 1-20 图蒸汽加热器温度控制解蒸汽加热器温度控制系统的方块图如下图所示。题解 1-20 图蒸汽加热器温度控制系统方块图其中：被控对象是蒸汽加热器；被控变量是出...
