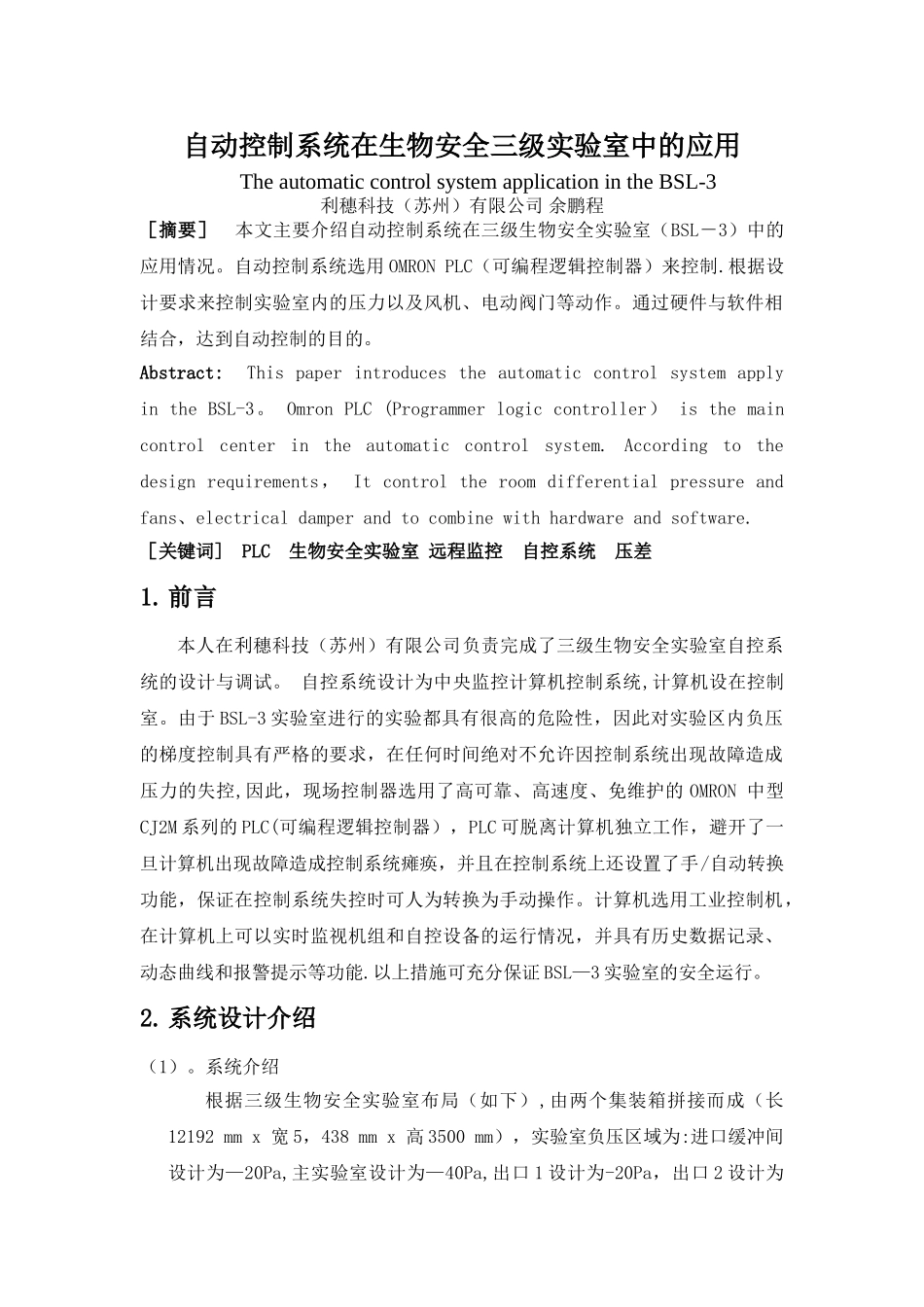

自动控制系统在生物安全三级实验室中的应用The automatic control system application in the BSL-3利穗科技（苏州）有限公司 余鹏程［摘要］ 本文主要介绍自动控制系统在三级生物安全实验室（BSL－3）中的应用情况。自动控制系统选用 OMRON PLC（可编程逻辑控制器）来控制.根据设计要求来控制实验室内的压力以及风机、电动阀门等动作。通过硬件与软件相结合，达到自动控制的目的。Abstract: This paper introduces the automatic control system apply in the BSL-3。 Omron PLC (Programmer logic controller） is the main control center in the automatic control system. According to the design requirements， It control the room differential pressure and fans、electrical damper and to combine with hardware and software.［关键词] PLC 生物安全实验室 远程监控 自控系统 压差1.前言本人在利穗科技（苏州）有限公司负责完成了三级生物安全实验室自控系统的设计与调试。 自控系统设计为中央监控计算机控制系统,计算机设在控制室。由于 BSL-3 实验室进行的实验都具有很高的危险性，因此对实验区内负压的梯度控制具有严格的要求，在任何时间绝对不允许因控制系统出现故障造成压力的失控,因此，现场控制器选用了高可靠、高速度、免维护的 OMRON 中型CJ2M 系列的 PLC(可编程逻辑控制器），PLC 可脱离计算机独立工作，避开了一旦计算机出现故障造成控制系统瘫痪，并且在控制系统上还设置了手/自动转换功能，保证在控制系统失控时可人为转换为手动操作。计算机选用工业控制机，在计算机上可以实时监视机组和自控设备的运行情况，并具有历史数据记录、动态曲线和报警提示等功能.以上措施可充分保证 BSL—3 实验室的安全运行。2.系统设计介绍（1）。系统介绍根据三级生物安全实验室布局（如下）,由两个集装箱拼接而成（长12192 mm x 宽 5，438 mm x 高 3500 mm），实验室负压区域为:进口缓冲间设计为—20Pa,主实验室设计为—40Pa,出口 1 设计为-20Pa，出口 2 设计为—10Pa。 系统压力的控制原理为：系统的送风量不变，通过排风量的变化来维持恒定系统压力的变化。系统内的各个房间送风阀门选用定风量阀门，排风阀门选用变风最阀门.阀门的调节通过电动执行器来调整.排风电动执行器的控制原理为 PID 控制，执行器的开度控制随着目标值(压力)的变...
