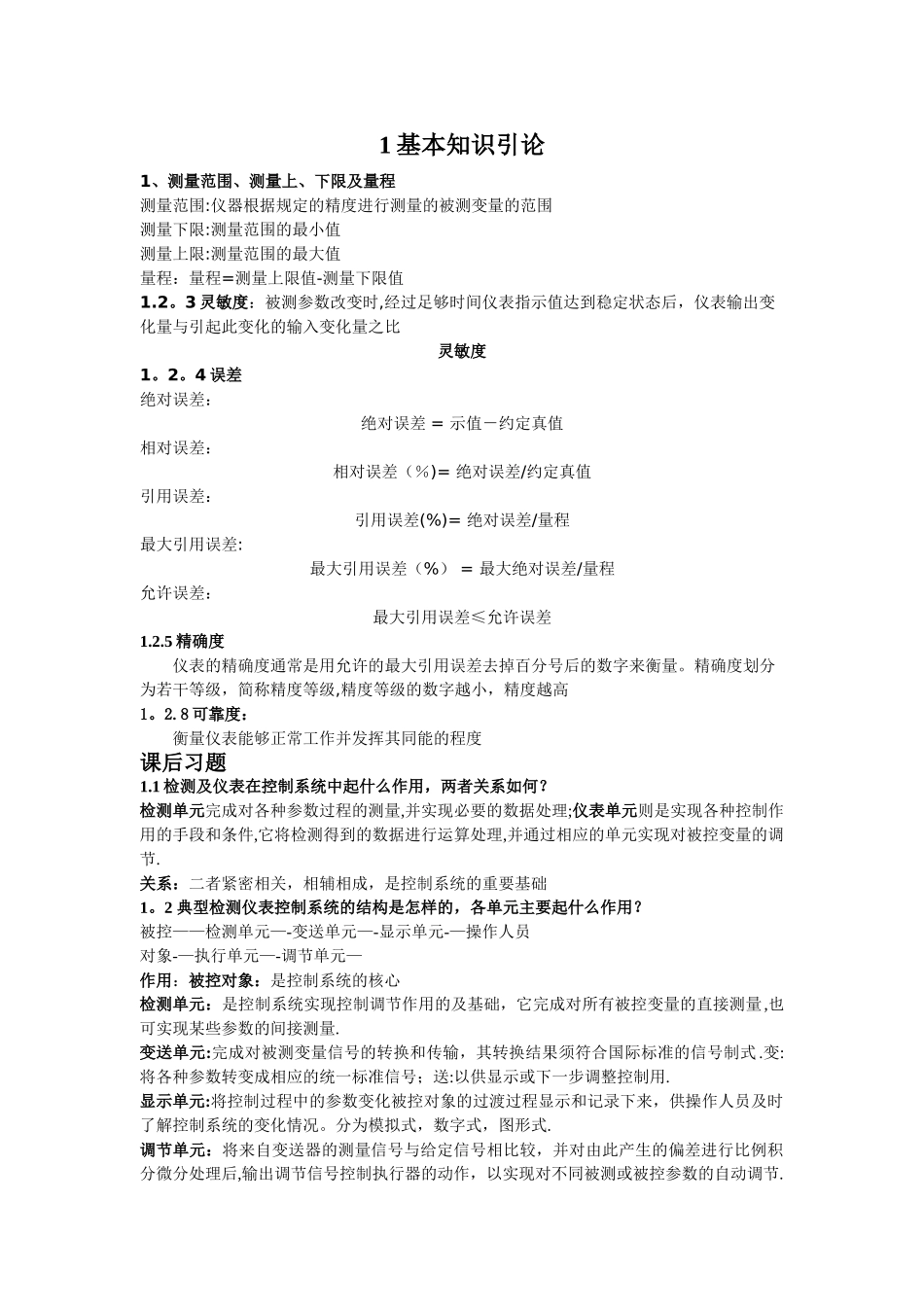

1 基本知识引论1、测量范围、测量上、下限及量程测量范围:仪器根据规定的精度进行测量的被测变量的范围测量下限:测量范围的最小值测量上限:测量范围的最大值量程：量程=测量上限值-测量下限值1.2。3 灵敏度：被测参数改变时,经过足够时间仪表指示值达到稳定状态后，仪表输出变化量与引起此变化的输入变化量之比灵敏度1。2。4 误差绝对误差：绝对误差 = 示值－约定真值相对误差：相对误差（％)= 绝对误差/约定真值引用误差：引用误差(%)= 绝对误差/量程最大引用误差:最大引用误差（%） = 最大绝对误差/量程允许误差：最大引用误差≤允许误差1.2.5 精确度仪表的精确度通常是用允许的最大引用误差去掉百分号后的数字来衡量。精确度划分为若干等级，简称精度等级,精度等级的数字越小，精度越高1。2.8 可靠度：衡量仪表能够正常工作并发挥其同能的程度课后习题1.1 检测及仪表在控制系统中起什么作用，两者关系如何？检测单元完成对各种参数过程的测量,并实现必要的数据处理;仪表单元则是实现各种控制作用的手段和条件,它将检测得到的数据进行运算处理,并通过相应的单元实现对被控变量的调节.关系：二者紧密相关，相辅相成，是控制系统的重要基础1。2 典型检测仪表控制系统的结构是怎样的，各单元主要起什么作用？被控——检测单元—-变送单元—-显示单元-—操作人员对象-—执行单元—-调节单元—作用：被控对象：是控制系统的核心检测单元：是控制系统实现控制调节作用的及基础，它完成对所有被控变量的直接测量,也可实现某些参数的间接测量.变送单元:完成对被测变量信号的转换和传输，其转换结果须符合国际标准的信号制式 .变:将各种参数转变成相应的统一标准信号；送:以供显示或下一步调整控制用.显示单元:将控制过程中的参数变化被控对象的过渡过程显示和记录下来，供操作人员及时了解控制系统的变化情况。分为模拟式，数字式，图形式.调节单元：将来自变送器的测量信号与给定信号相比较，并对由此产生的偏差进行比例积分微分处理后,输出调节信号控制执行器的动作，以实现对不同被测或被控参数的自动调节.执行单元：是控制系统实施控制策略的执行机构，它负责将调节器的控制输出信号按执行结构的需要产生相应的信号，以驱动执行机构实现被控变量的调节作用。1。4 什么是仪表的测量范围，上下限和量程？彼此有什么关系?测量范围：是该仪表按规定的精度进行测量的被测变量的范围。上下限：测量范围的最小值和最大值.量程：用来表示仪表...
