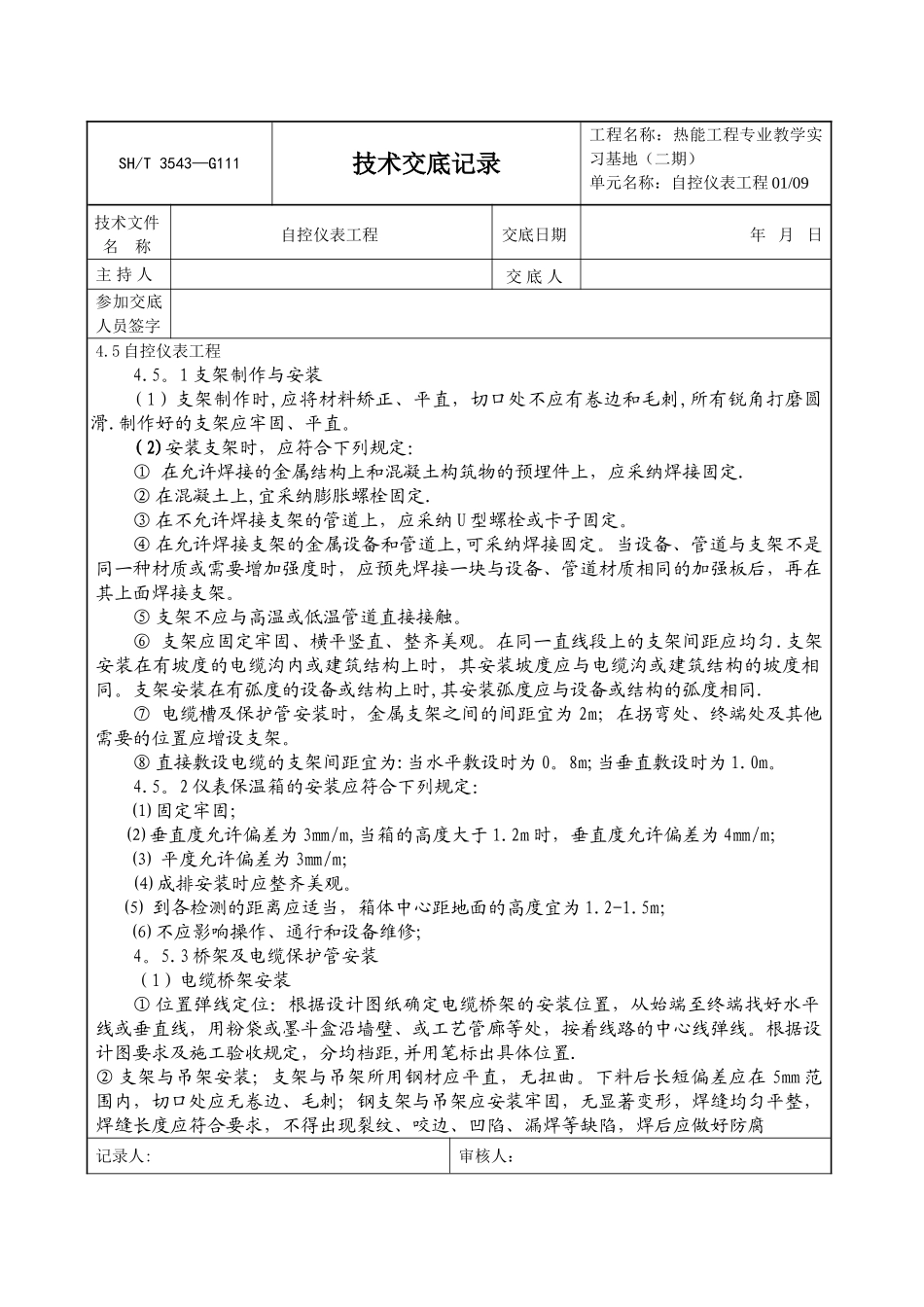

SH/T 3543—G111技术交底记录工程名称：热能工程专业教学实习基地（二期）单元名称：自控仪表工程 01/09技术文件名 称自控仪表工程交底日期年 月 日主 持 人交 底 人参加交底人员签字4.5 自控仪表工程4.5。1 支架制作与安装（1）支架制作时,应将材料矫正、平直，切口处不应有卷边和毛刺,所有锐角打磨圆滑.制作好的支架应牢固、平直。（2)安装支架时，应符合下列规定：① 在允许焊接的金属结构上和混凝土构筑物的预埋件上，应采纳焊接固定.② 在混凝土上,宜采纳膨胀螺栓固定.③ 在不允许焊接支架的管道上，应采纳 U 型螺栓或卡子固定。④ 在允许焊接支架的金属设备和管道上,可采纳焊接固定。当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板后，再在其上面焊接支架。⑤ 支架不应与高温或低温管道直接接触。⑥ 支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀.支架安装在有坡度的电缆沟内或建筑结构上时，其安装坡度应与电缆沟或建筑结构的坡度相同。支架安装在有弧度的设备或结构上时,其安装弧度应与设备或结构的弧度相同.⑦ 电缆槽及保护管安装时，金属支架之间的间距宜为 2m；在拐弯处、终端处及其他需要的位置应增设支架。⑧ 直接敷设电缆的支架间距宜为:当水平敷设时为 0。8m;当垂直敷设时为 1.0m。4.5。2 仪表保温箱的安装应符合下列规定：⑴ 固定牢固； ⑵ 垂直度允许偏差为 3㎜/m,当箱的高度大于 1.2m 时，垂直度允许偏差为 4㎜/m；⑶ 平度允许偏差为 3㎜/m； ⑷ 成排安装时应整齐美观。⑸ 到各检测的距离应适当，箱体中心距地面的高度宜为 1.2-1.5m；⑹ 不应影响操作、通行和设备维修;4。5.3 桥架及电缆保护管安装（1）电缆桥架安装① 位置弹线定位：根据设计图纸确定电缆桥架的安装位置，从始端至终端找好水平线或垂直线，用粉袋或墨斗盒沿墙壁、或工艺管廊等处，按着线路的中心线弹线。根据设计图要求及施工验收规定，分均档距,并用笔标出具体位置.② 支架与吊架安装；支架与吊架所用钢材应平直，无扭曲。下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺；钢支架与吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、凹陷、漏焊等缺陷，焊后应做好防腐记录人:审核人：日期： 年 月 日日期： 年 月 日SH/T 3543—G111技术交底记录工程名称:热能工程专业教学实习基地(二期...
