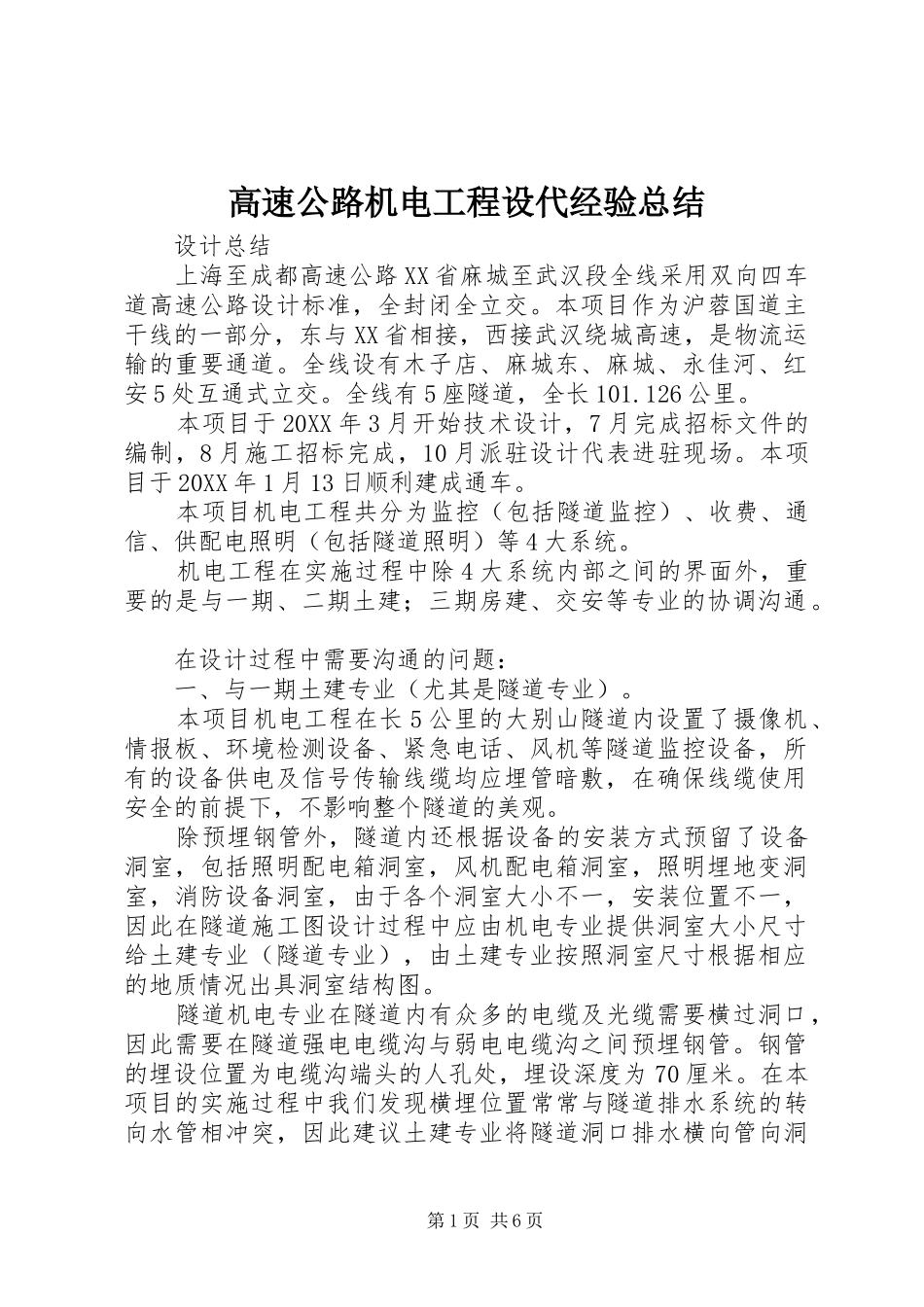

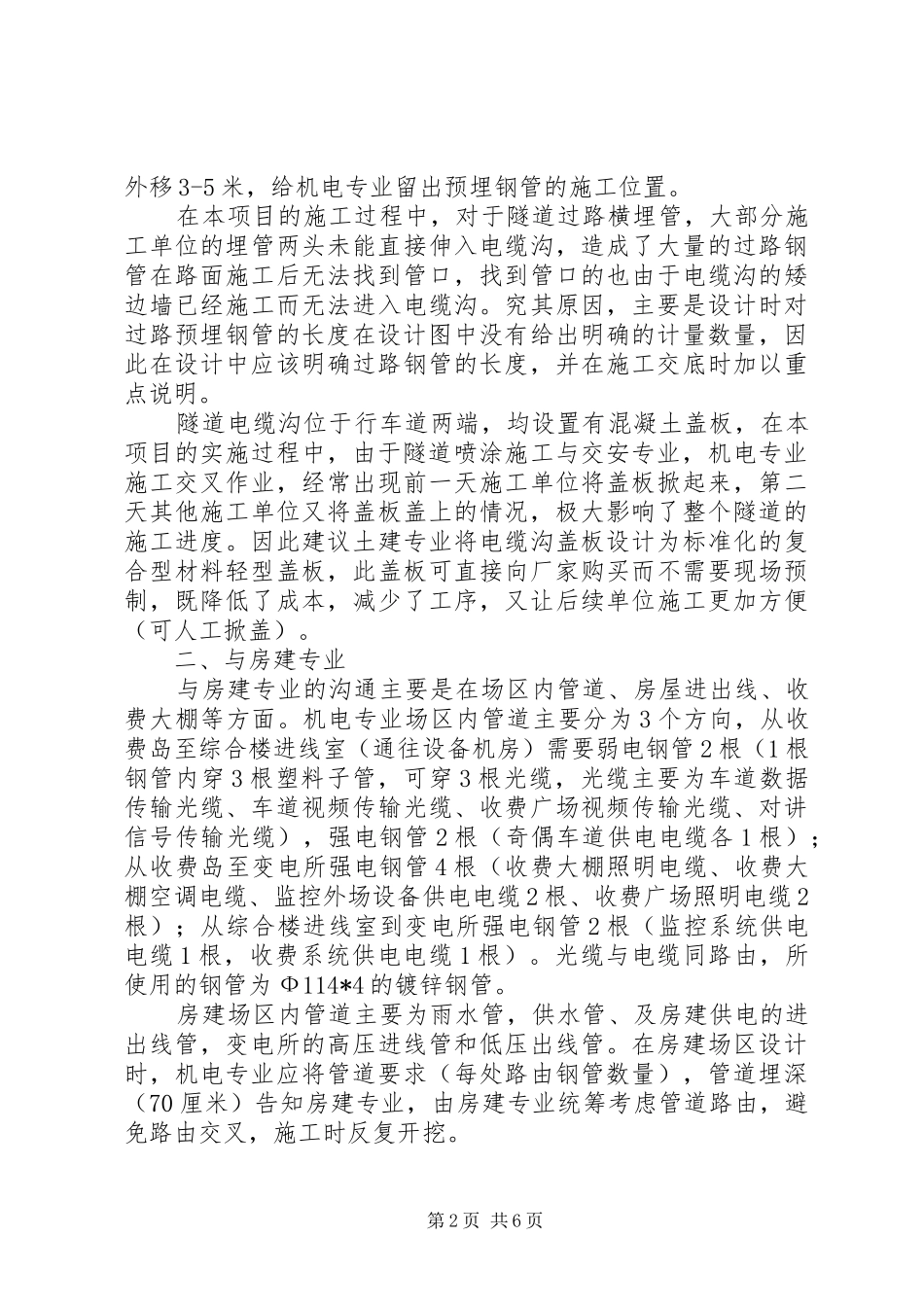

高速公路机电工程设代经验总结设计总结上海至成都高速公路XX省麻城至武汉段全线采用双向四车道高速公路设计标准，全封闭全立交。本项目作为沪蓉国道主干线的一部分，东与XX省相接，西接武汉绕城高速，是物流运输的重要通道。全线设有木子店、麻城东、麻城、永佳河、红安5处互通式立交。全线有5座隧道，全长101.126公里。本项目于20XX年3月开始技术设计，7月完成招标文件的编制，8月施工招标完成，10月派驻设计代表进驻现场。本项目于20XX年1月13日顺利建成通车。本项目机电工程共分为监控（包括隧道监控）、收费、通信、供配电照明（包括隧道照明）等4大系统。机电工程在实施过程中除4大系统内部之间的界面外，重要的是与一期、二期土建；三期房建、交安等专业的协调沟通。在设计过程中需要沟通的问题：一、与一期土建专业（尤其是隧道专业）。本项目机电工程在长5公里的大别山隧道内设置了摄像机、情报板、环境检测设备、紧急电话、风机等隧道监控设备，所有的设备供电及信号传输线缆均应埋管暗敷，在确保线缆使用安全的前提下，不影响整个隧道的美观。除预埋钢管外，隧道内还根据设备的安装方式预留了设备洞室，包括照明配电箱洞室，风机配电箱洞室，照明埋地变洞室，消防设备洞室，由于各个洞室大小不一，安装位置不一，因此在隧道施工图设计过程中应由机电专业提供洞室大小尺寸给土建专业（隧道专业），由土建专业按照洞室尺寸根据相应的地质情况出具洞室结构图。隧道机电专业在隧道内有众多的电缆及光缆需要横过洞口，因此需要在隧道强电电缆沟与弱电电缆沟之间预埋钢管。钢管的埋设位置为电缆沟端头的人孔处，埋设深度为70厘米。在本项目的实施过程中我们发现横埋位置常常与隧道排水系统的转向水管相冲突，因此建议土建专业将隧道洞口排水横向管向洞第1页共6页外移3-5米，给机电专业留出预埋钢管的施工位置。在本项目的施工过程中，对于隧道过路横埋管，大部分施工单位的埋管两头未能直接伸入电缆沟，造成了大量的过路钢管在路面施工后无法找到管口，找到管口的也由于电缆沟的矮边墙已经施工而无法进入电缆沟。究其原因，主要是设计时对过路预埋钢管的长度在设计图中没有给出明确的计量数量，因此在设计中应该明确过路钢管的长度，并在施工交底时加以重点说明。隧道电缆沟位于行车道两端，均设置有混凝土盖板，在本项目的实施过程中，由于隧道喷涂施工与交安专业，机电专业施工交叉作业，经常出现前一天施工单位将盖板掀起来，第二天其他施工单位又将盖板盖上的情况，极大影响了整个隧道的施工进度。因此建议土建专业将电缆沟盖板设计为标准化的复合型材料轻型盖板，此盖板可直接向厂家购买而不需要现场预制，既降低了成本，减少了工序，又让后续单位施工更加方便（可人工掀盖）。二、与房建专业与房建专业的沟通主要是在场区内管道、房屋进出线、收费大棚等方面。机电专业场区内管道主要分为3个方向，从收费岛至综合楼进线室（通往设备机房）需要弱电钢管2根（1根钢管内穿3根塑料子管，可穿3根光缆，光缆主要为车道数据传输光缆、车道视频传输光缆、收费广场视频传输光缆、对讲信号传输光缆），强电钢管2根（奇偶车道供电电缆各1根）；从收费岛至变电所强电钢管4根（收费大棚照明电缆、收费大棚空调电缆、监控外场设备供电电缆2根、收费广场照明电缆2根）；从综合楼进线室到变电所强电钢管2根（监控系统供电电缆1根，收费系统供电电缆1根）。光缆与电缆同路由，所使用的钢管为Ф114*4的镀锌钢管。房建场区内管道主要为雨水管，供水管、及房建供电的进出线管，变电所的高压进线管和低压出线管。在房建场区设计时，机电专业应将管道要求（每处路由钢管数量），管道埋深（70厘米）告知房建专业，由房建专业统筹考虑管道路由，避免路由交叉，施工时反复开挖。第2页共6页房建专业在设置房间布局时应合理考虑线缆的引上，如一楼设置电源室，二楼设置设备机房和监控大厅。一楼与二楼楼板之间应设置穿线孔（100*80cm），穿线孔至一楼地面应设置电缆爬梯，强弱电缆爬架分开。房建的弱电（网络、办公自动化、电话）线缆引至设备机房，在机房内可设备挂壁式机箱，由房建专业负责接入机...
