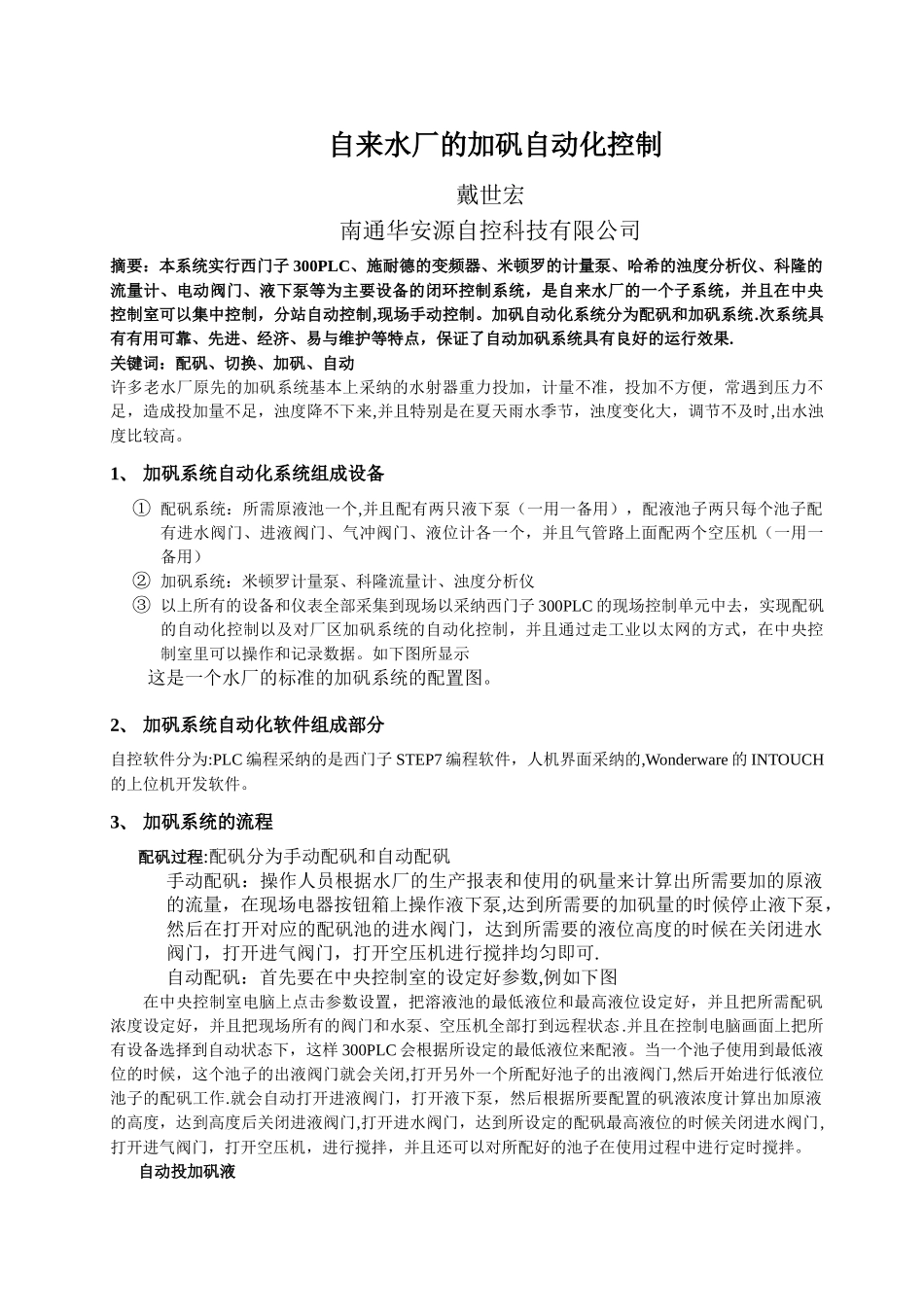

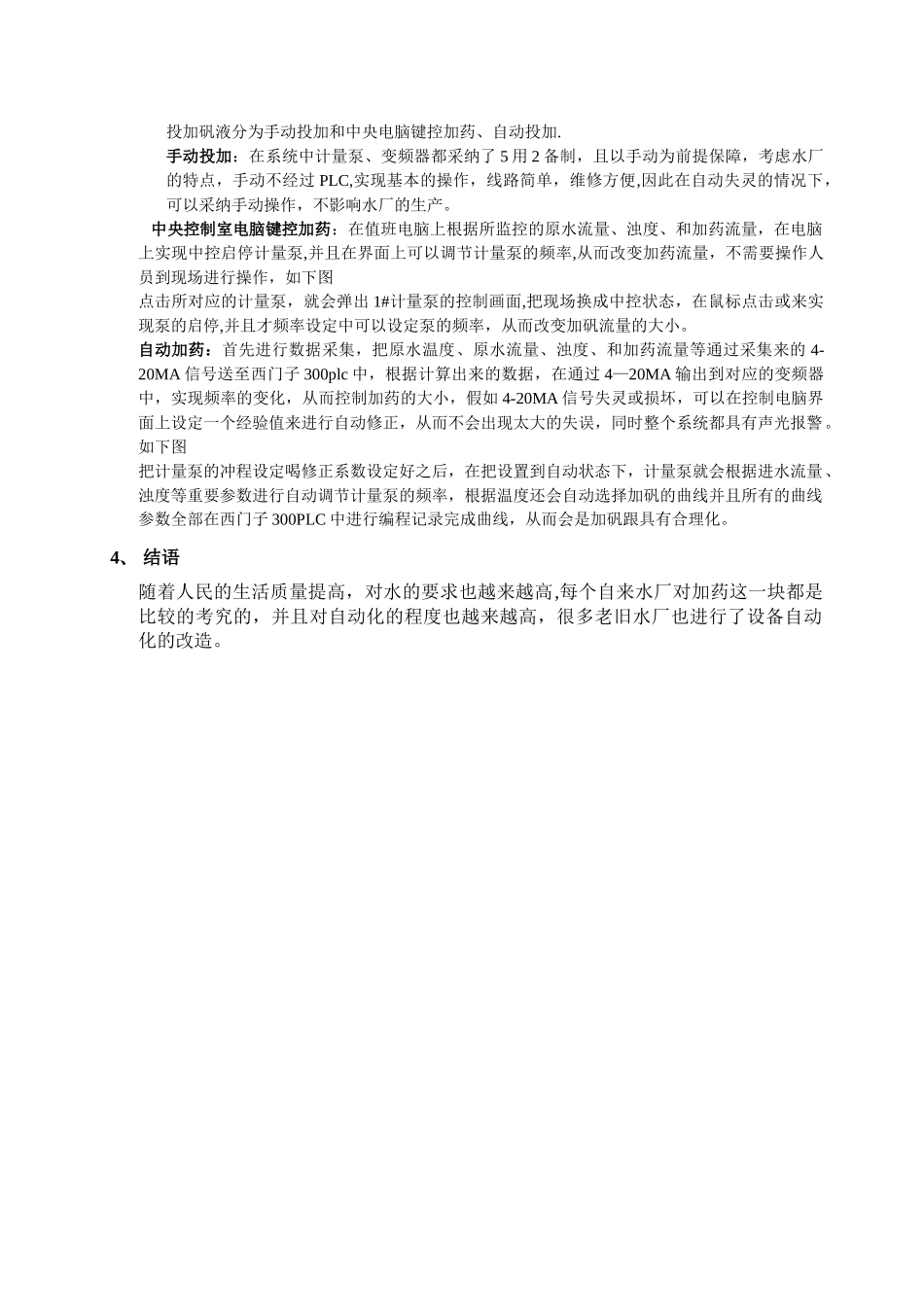

自来水厂的加矾自动化控制戴世宏南通华安源自控科技有限公司摘要：本系统实行西门子 300PLC、施耐德的变频器、米顿罗的计量泵、哈希的浊度分析仪、科隆的流量计、电动阀门、液下泵等为主要设备的闭环控制系统，是自来水厂的一个子系统，并且在中央控制室可以集中控制，分站自动控制,现场手动控制。加矾自动化系统分为配矾和加矾系统.次系统具有有用可靠、先进、经济、易与维护等特点，保证了自动加矾系统具有良好的运行效果.关键词：配矾、切换、加矾、自动许多老水厂原先的加矾系统基本上采纳的水射器重力投加，计量不准，投加不方便，常遇到压力不足，造成投加量不足，浊度降不下来,并且特别是在夏天雨水季节，浊度变化大，调节不及时,出水浊度比较高。1、 加矾系统自动化系统组成设备① 配矾系统：所需原液池一个,并且配有两只液下泵（一用一备用），配液池子两只每个池子配有进水阀门、进液阀门、气冲阀门、液位计各一个，并且气管路上面配两个空压机（一用一备用）② 加矾系统：米顿罗计量泵、科隆流量计、浊度分析仪③ 以上所有的设备和仪表全部采集到现场以采纳西门子 300PLC 的现场控制单元中去，实现配矾的自动化控制以及对厂区加矾系统的自动化控制，并且通过走工业以太网的方式，在中央控制室里可以操作和记录数据。如下图所显示这是一个水厂的标准的加矾系统的配置图。2、 加矾系统自动化软件组成部分自控软件分为:PLC 编程采纳的是西门子 STEP7 编程软件，人机界面采纳的,Wonderware 的 INTOUCH的上位机开发软件。3、 加矾系统的流程配矾过程:配矾分为手动配矾和自动配矾手动配矾：操作人员根据水厂的生产报表和使用的矾量来计算出所需要加的原液的流量，在现场电器按钮箱上操作液下泵,达到所需要的加矾量的时候停止液下泵，然后在打开对应的配矾池的进水阀门，达到所需要的液位高度的时候在关闭进水阀门，打开进气阀门，打开空压机进行搅拌均匀即可.自动配矾：首先要在中央控制室的设定好参数,例如下图在中央控制室电脑上点击参数设置，把溶液池的最低液位和最高液位设定好，并且把所需配矾浓度设定好，并且把现场所有的阀门和水泵、空压机全部打到远程状态.并且在控制电脑画面上把所有设备选择到自动状态下，这样 300PLC 会根据所设定的最低液位来配液。当一个池子使用到最低液位的时候，这个池子的出液阀门就会关闭,打开另外一个所配好池子的出液阀门,然后开始进行低液位池子的配矾工作.就会自动打开进液阀门，打...
