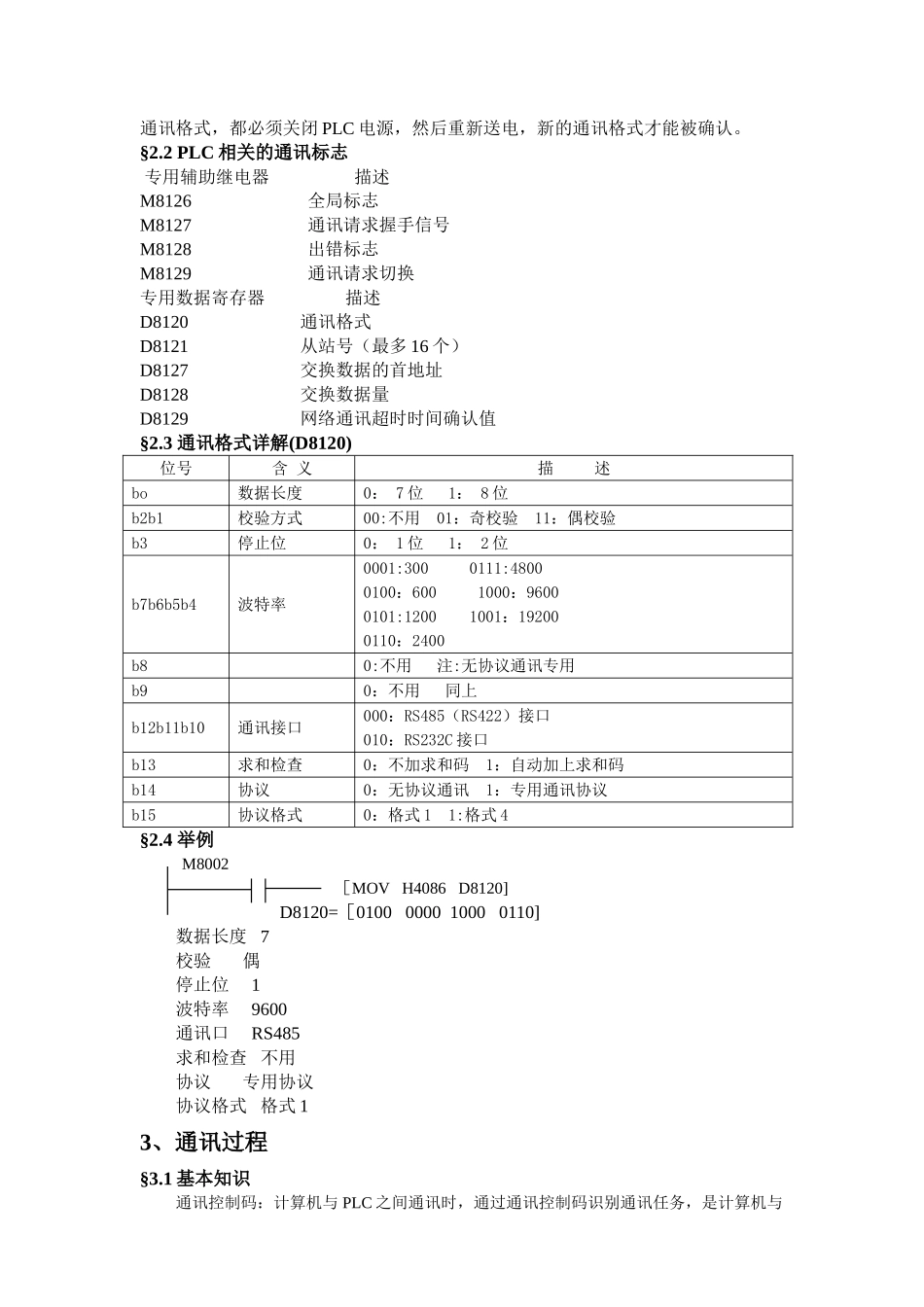

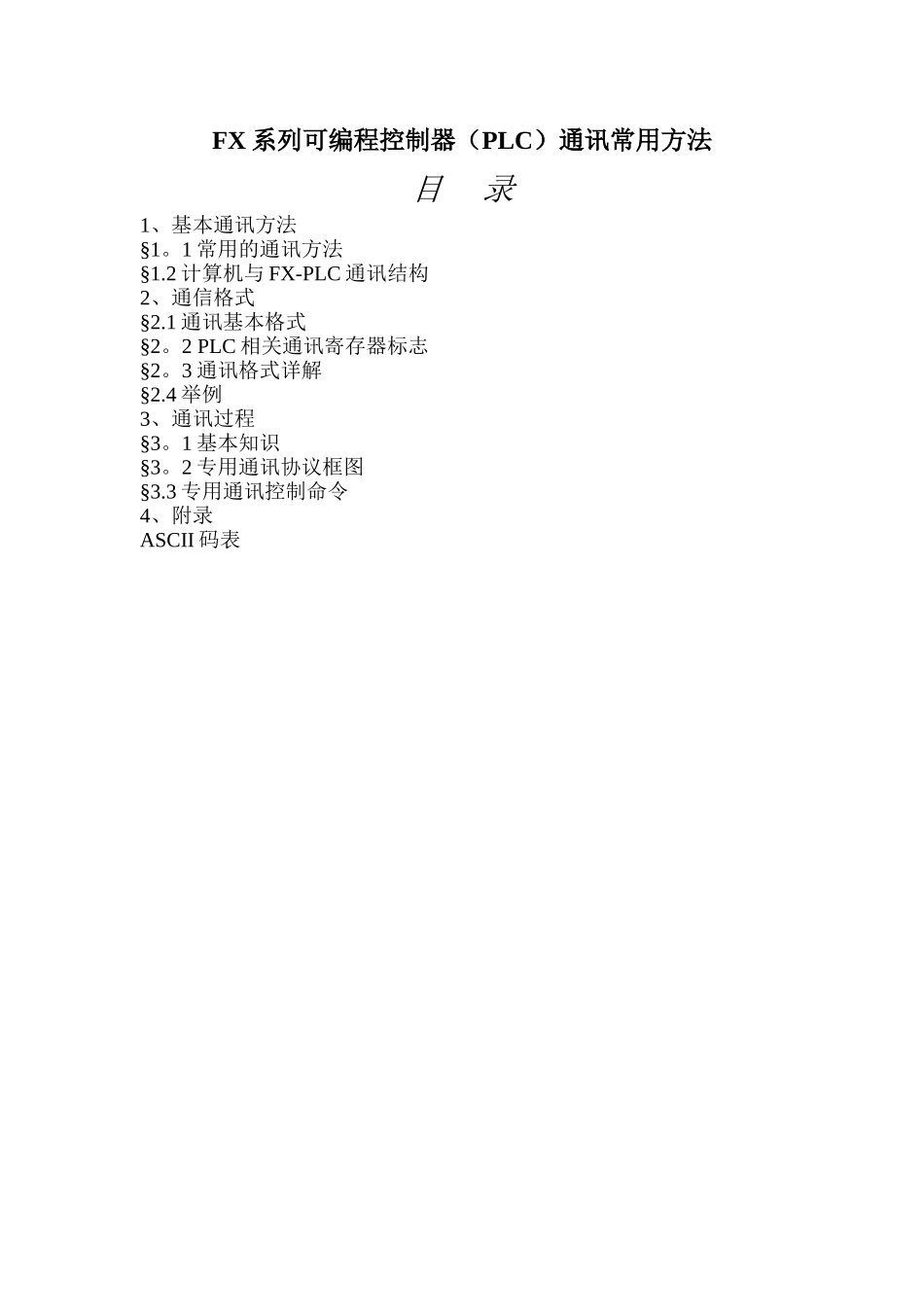

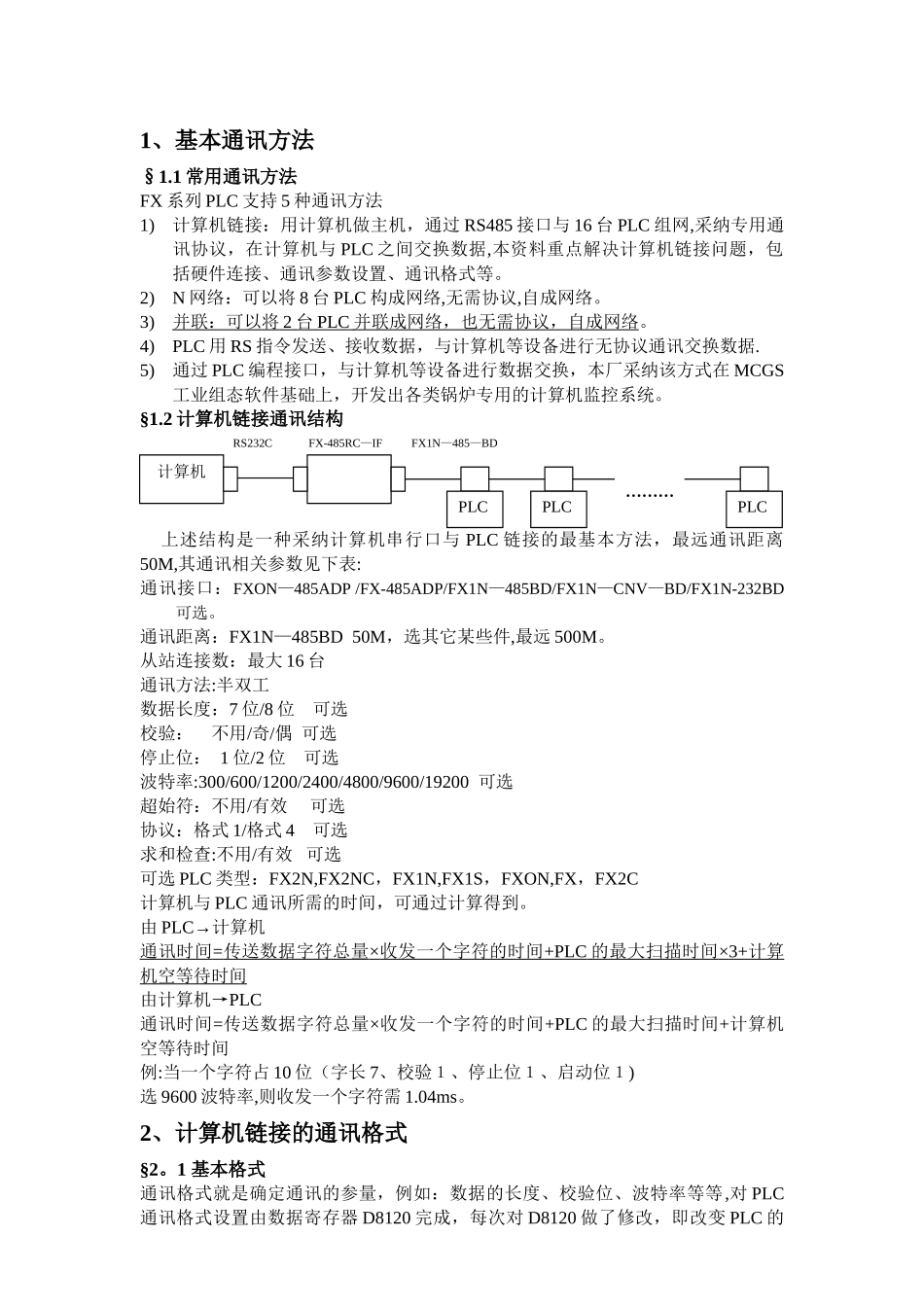

FX 系列可编程控制器（PLC）通讯常用方法目 录1、基本通讯方法§1。1 常用的通讯方法§1.2 计算机与 FX-PLC 通讯结构2、通信格式§2.1 通讯基本格式§2。2 PLC 相关通讯寄存器标志§2。3 通讯格式详解§2.4 举例3、通讯过程§3。1 基本知识§3。2 专用通讯协议框图§3.3 专用通讯控制命令4、附录ASCII 码表1、基本通讯方法§1.1 常用通讯方法FX 系列 PLC 支持 5 种通讯方法1)计算机链接：用计算机做主机，通过 RS485 接口与 16 台 PLC 组网,采纳专用通讯协议，在计算机与 PLC 之间交换数据,本资料重点解决计算机链接问题，包括硬件连接、通讯参数设置、通讯格式等。2)N 网络：可以将 8 台 PLC 构成网络,无需协议,自成网络。3)并联：可以将 2 台 PLC 并联成网络，也无需协议，自成网络 。4)PLC 用 RS 指令发送、接收数据，与计算机等设备进行无协议通讯交换数据.5)通过 PLC 编程接口，与计算机等设备进行数据交换，本厂采纳该方式在 MCGS工业组态软件基础上，开发出各类锅炉专用的计算机监控系统。§1.2 计算机链接通讯结构RS232CFX-485RC—IF FX1N—485—BD………1216 上述结构是一种采纳计算机串行口与 PLC 链接的最基本方法，最远通讯距离50M,其通讯相关参数见下表:通讯接口：FXON—485ADP /FX-485ADP/FX1N—485BD/FX1N—CNV—BD/FX1N-232BD可选。通讯距离：FX1N—485BD 50M，选其它某些件,最远 500M。从站连接数：最大 16 台通讯方法:半双工数据长度：7 位/8 位 可选校验： 不用/奇/偶 可选停止位： 1 位/2 位 可选波特率:300/600/1200/2400/4800/9600/19200 可选超始符：不用/有效 可选协议：格式 1/格式 4 可选求和检查:不用/有效 可选可选 PLC 类型：FX2N,FX2NC，FX1N,FX1S，FXON,FX，FX2C计算机与 PLC 通讯所需的时间，可通过计算得到。由 PLC→计算机通讯时间 = 传送数据字符总量 × 收发一个字符的时间 +PLC 的最大扫描时间 × 3+ 计算 机空等待时间由计算机→PLC通讯时间=传送数据字符总量×收发一个字符的时间+PLC 的最大扫描时间+计算机空等待时间例:当一个字符占 10 位（字长 7、校验１、停止位１、启动位１)选 9600 波特率,则收发一个字符需 1.04ms。2、计算机链接的通讯格式§2。1 基本格式通讯格式就是确定通讯的参量，例如：数据的长度、校验位、波特率等等,对 PLC通讯格式设置由数据寄存器 D8120 完成，每次对 D8120 做了修...
