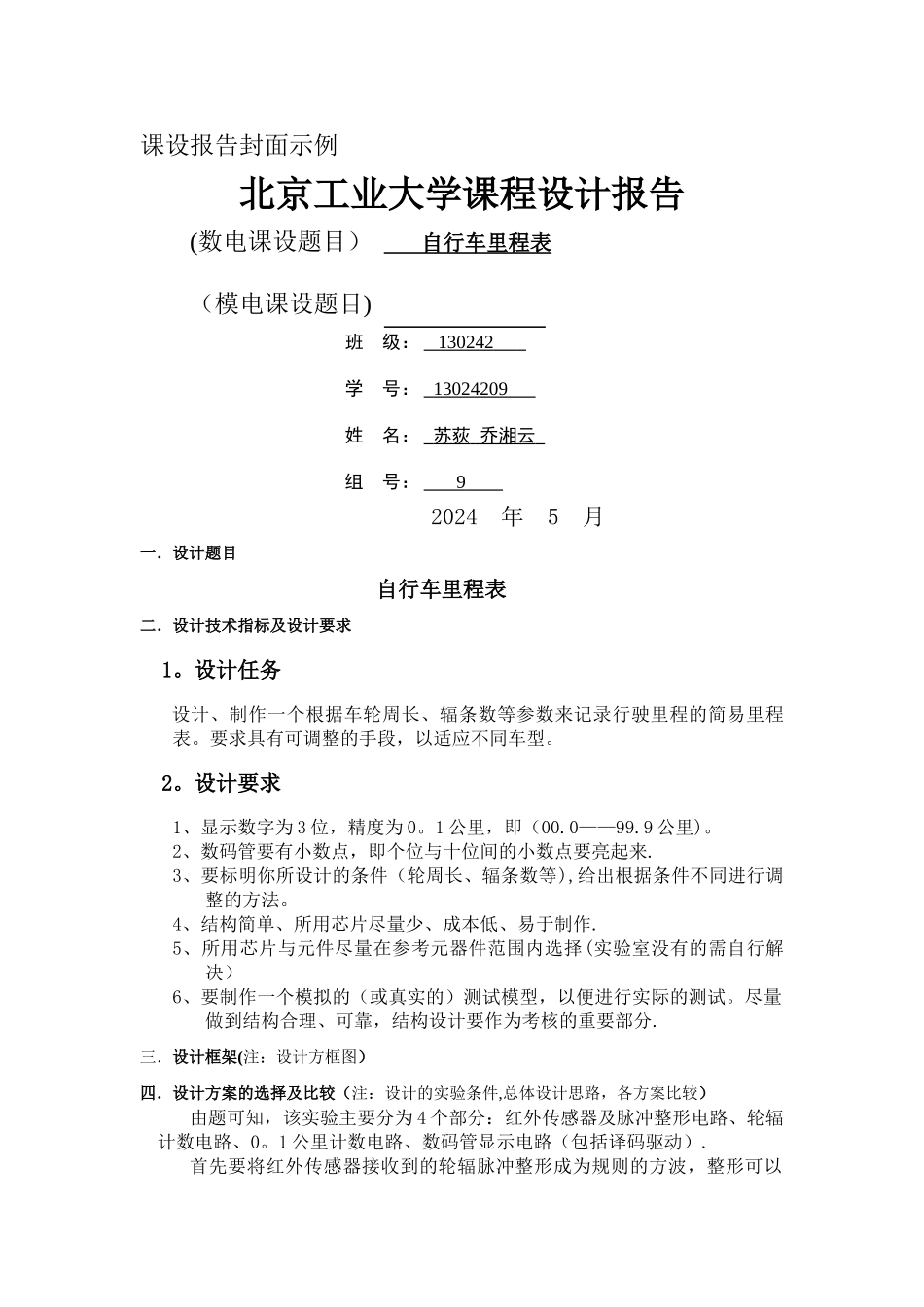

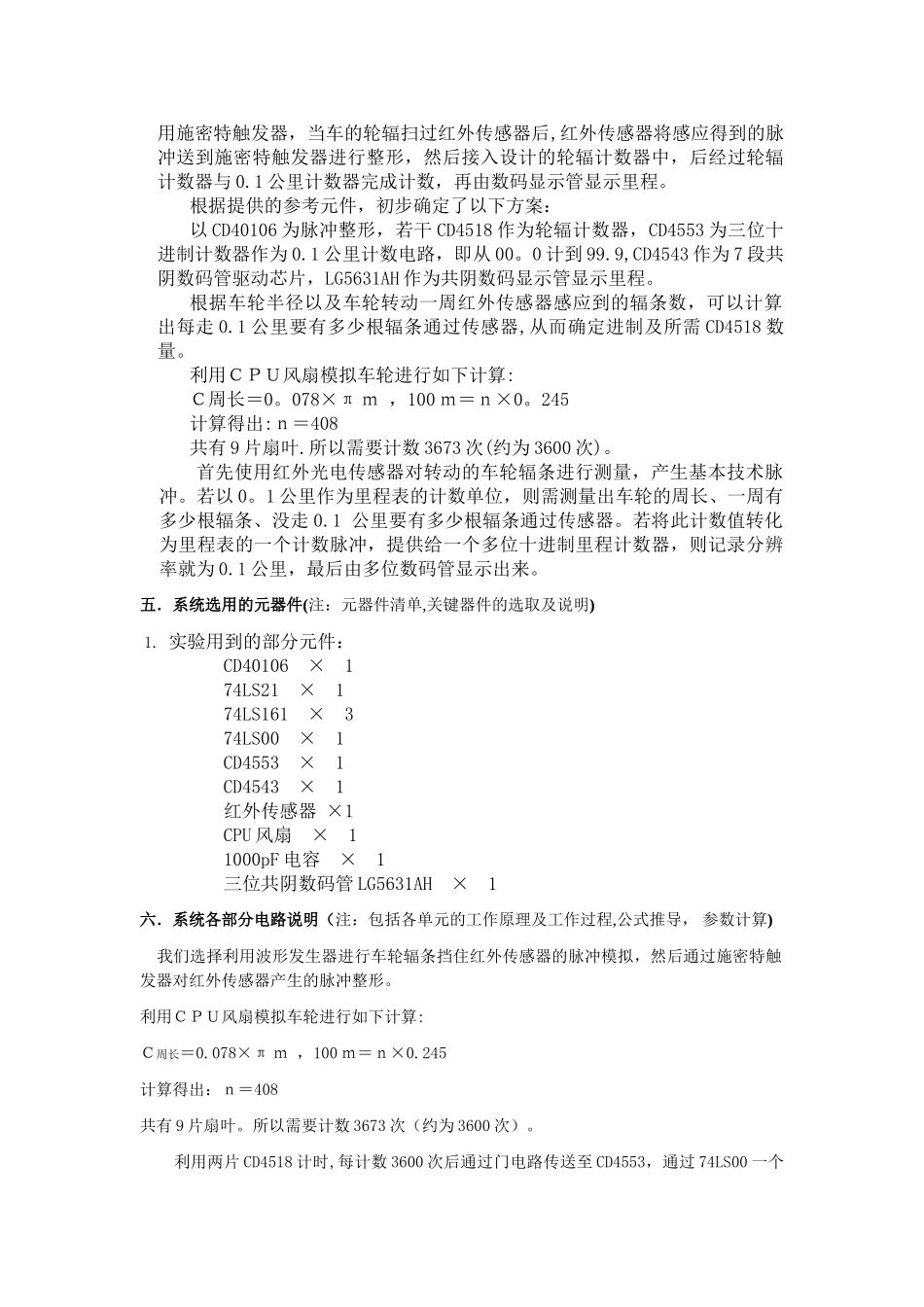

课设报告封面示例北京工业大学课程设计报告(数电课设题目） 自行车里程表 （模电课设题目) 班 级： 130242 学 号： 13024209 姓 名： 苏荻 乔湘云 组 号： 9 2024 年 5 月一．设计题目 自行车里程表二．设计技术指标及设计要求 1。设计任务设计、制作一个根据车轮周长、辐条数等参数来记录行驶里程的简易里程表。要求具有可调整的手段，以适应不同车型。 2。设计要求1、显示数字为 3 位，精度为 0。1 公里，即（00.0——99.9 公里)。2、数码管要有小数点，即个位与十位间的小数点要亮起来.3、要标明你所设计的条件（轮周长、辐条数等),给出根据条件不同进行调整的方法。4、结构简单、所用芯片尽量少、成本低、易于制作.5、所用芯片与元件尽量在参考元器件范围内选择(实验室没有的需自行解决）6、要制作一个模拟的（或真实的）测试模型，以便进行实际的测试。尽量做到结构合理、可靠，结构设计要作为考核的重要部分.三．设计框架(注：设计方框图）四．设计方案的选择及比较（注：设计的实验条件,总体设计思路，各方案比较）由题可知，该实验主要分为 4 个部分：红外传感器及脉冲整形电路、轮辐计数电路、0。1 公里计数电路、数码管显示电路（包括译码驱动）.首先要将红外传感器接收到的轮辐脉冲整形成为规则的方波，整形可以用施密特触发器，当车的轮辐扫过红外传感器后,红外传感器将感应得到的脉冲送到施密特触发器进行整形，然后接入设计的轮辐计数器中，后经过轮辐计数器与 0.1 公里计数器完成计数，再由数码显示管显示里程。根据提供的参考元件，初步确定了以下方案：以 CD40106 为脉冲整形，若干 CD4518 作为轮辐计数器，CD4553 为三位十进制计数器作为 0.1 公里计数电路，即从 00。0 计到 99.9,CD4543 作为 7 段共阴数码管驱动芯片，LG5631AH 作为共阴数码显示管显示里程。 根据车轮半径以及车轮转动一周红外传感器感应到的辐条数，可以计算出每走 0.1 公里要有多少根辐条通过传感器,从而确定进制及所需 CD4518 数量。利用ＣＰＵ风扇模拟车轮进行如下计算:Ｃ周长＝0。078×π ｍ ，100 ｍ＝ｎ×0。245计算得出:ｎ＝408共有 9 片扇叶.所以需要计数 3673 次(约为 3600 次)。首先使用红外光电传感器对转动的车轮辐条进行测量，产生基本技术脉冲。若以 0。1 公里作为里程表的计数单位，则需测量出车轮的周长、一周有多少根辐条、没走 0.1 公里要有多少根辐条通过传感器。若将此...
